o 6.4 Profili del pezzo grezzo

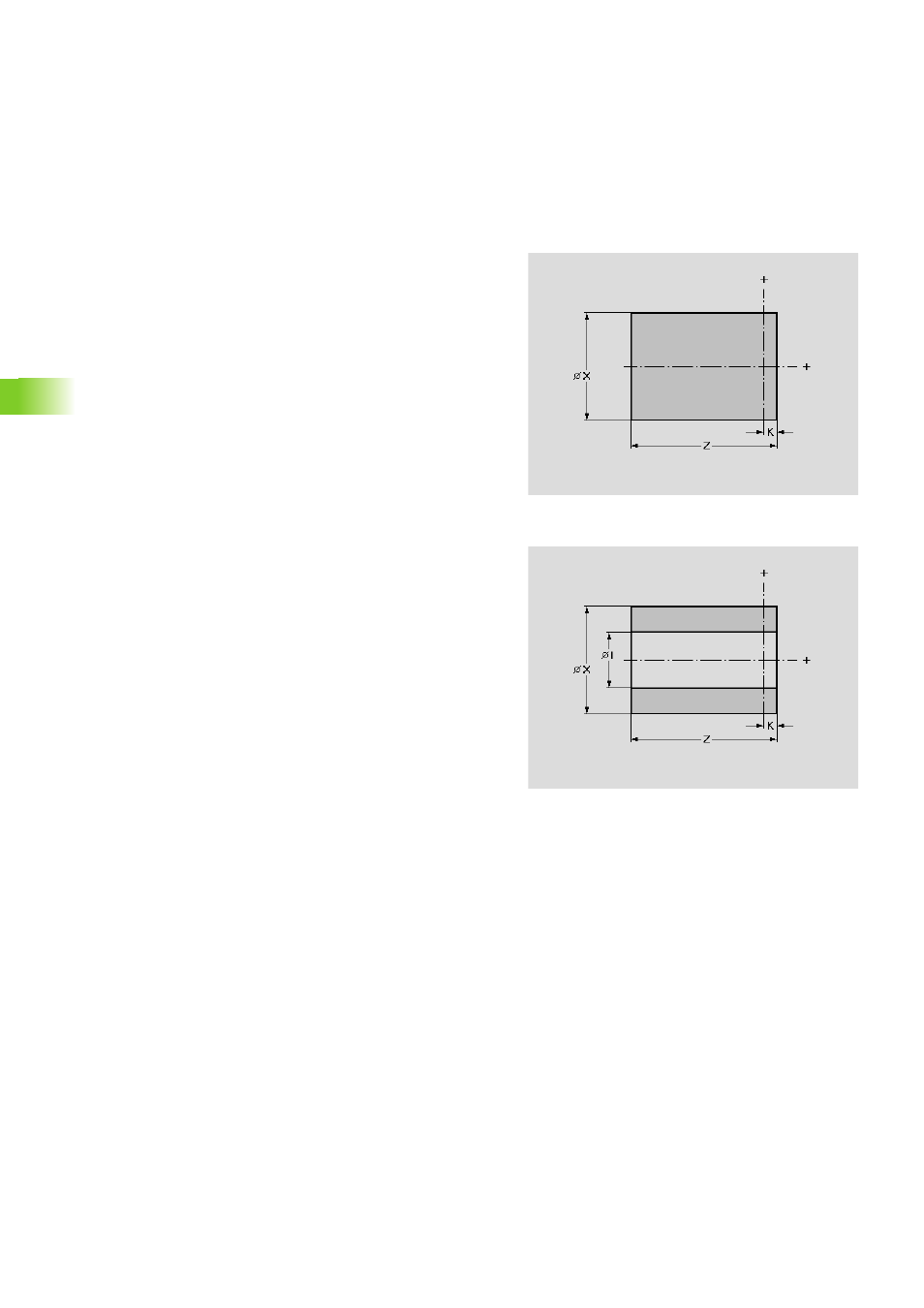

Barra
La funzione definisce il profilo di un cilindro (mandrino di serraggio o
parte di barra).
Tubo
La funzione definisce il profilo di un cilindro cavo.
Parametri
X „ Diametro
„ Diametro della circonferenza in caso di pezzo grezzo
poligonale
Z Lunghezza del pezzo grezzo, incluso il sovrametallo radiale
K Sovrametallo radiale
Parametri
X „ Diametro
„ Diametro della circonferenza in caso di pezzo grezzo
poligonale
I Diametro interno
Z Lunghezza del pezzo grezzo, incluso il sovrametallo radiale
K Sovrametallo radiale
