HEIDENHAIN CNC PILOT 4290 427
6.8 Pr
ofili asse C

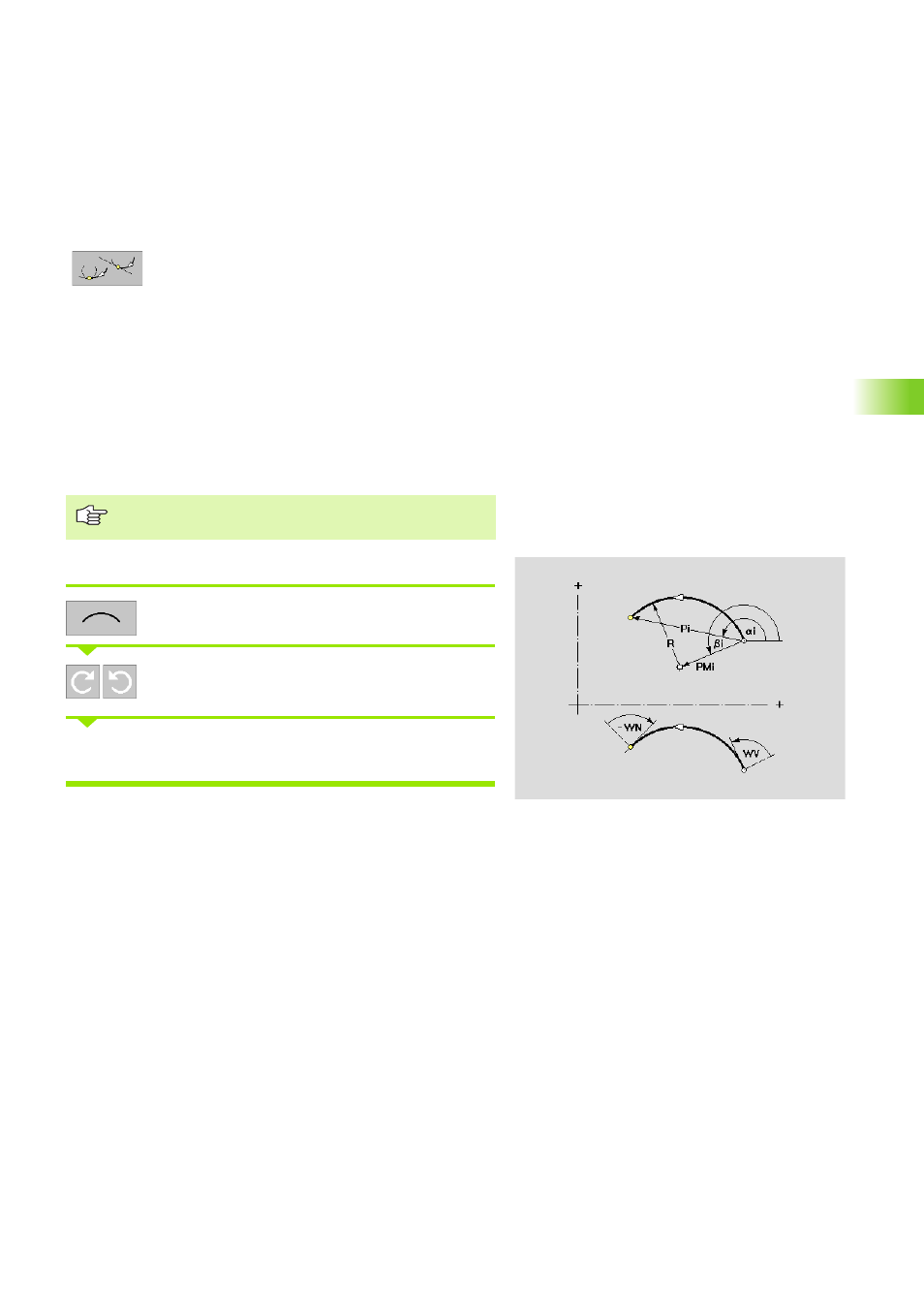

Definizione di elemento circolare
Richiamare il menu Arco
Selezionare il senso di rotazione dell'arco
Quotare l'arco e definire l'arrotondamento verso l'elemento
successivo.
Ulteriori parametri
R Raggio dell'arco
tangenziale/non tangenziale: arrotondamento verso il
successivo elemento di profilo.
WA Angolo tra l'asse XK positivo e la tangente nel punto di
partenza dell'arco
WE Angolo tra l'asse XK positivo e la tangente nel punto finale
dell'arco
WV Angolo in senso antiorario tra l'elemento precedente e la
tangente nel punto di partenza dell'arco. Arco come
elemento precedente: angolo rispetto alla tangente
WN Angolo in senso antiorario tra la tangente nel punto finale
dell'arco e l'elemento successivo. Arco come elemento
successivo: angolo rispetto alla tangente
Il punto finale non può essere il punto di partenza (nessun
cerchio completo).
Parametri
