6.8 Pr

ofili asse C

Foratura profilo superficie frontale/posteriore

Svasatura profilo frontale/posteriore

Maschiatura profilo superficie frontale/posteriore

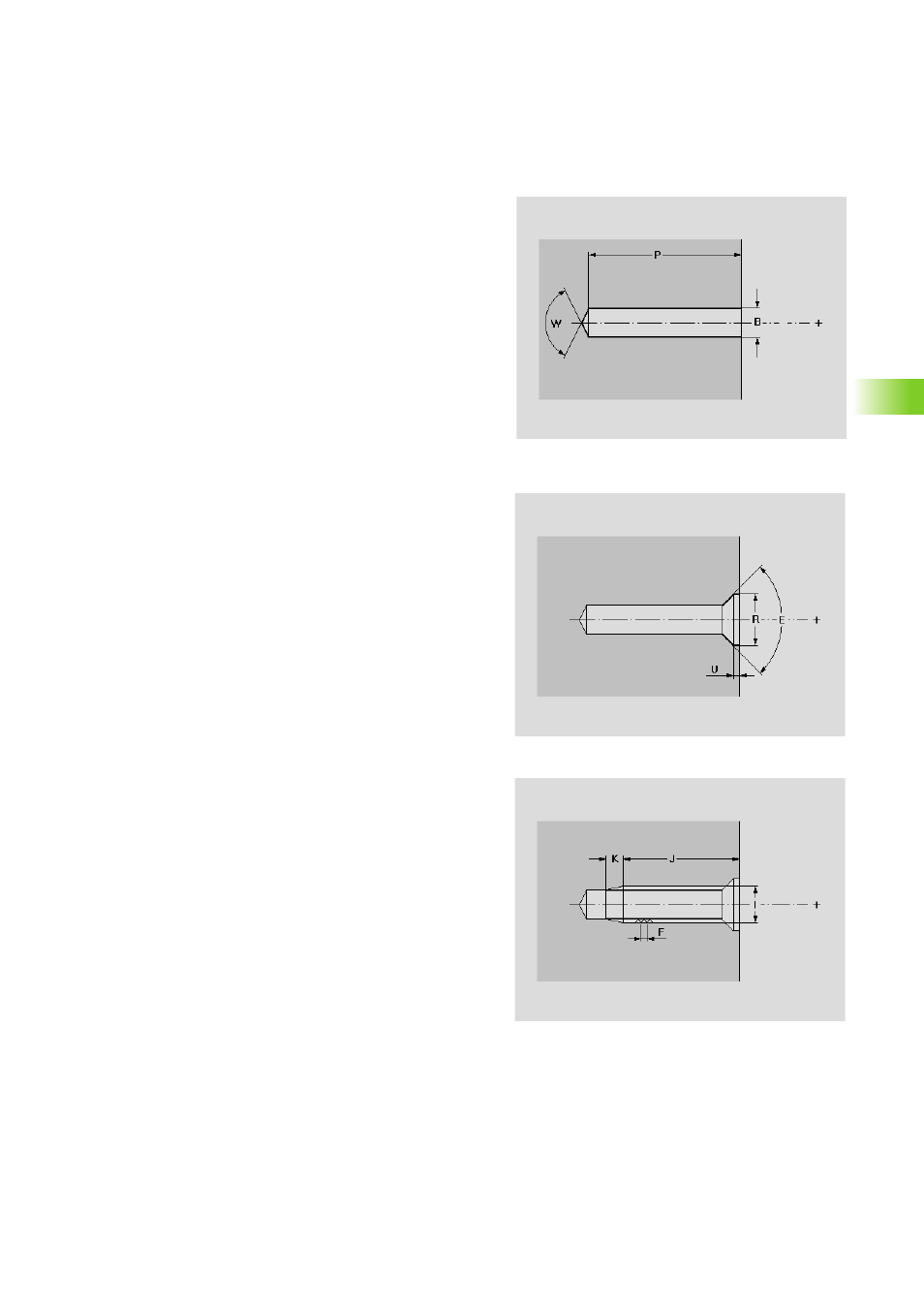

Parametri foratura

B

Diametro foro

P

Profondità di foratura (senza punta)

W

Angolo della punta

„

W=0°: la AAG genera nel ciclo di foratura una "riduzione di
avanzamento (V=1)"

„

W>0°: angolo della punta

Accoppiamento: H6...H13 o "senza accoppiamento" (vedere
"Foratura" a pagina 561)

Parametri svasatura

R

Diametro di svasatura

U

Profondità di svasatura

E

Angolo di svasatura

Parametri filettatura

I

Diametro nominale

J

Profondità filetto

K

Imbocco filetto (lunghezza di uscita)

F

Passo filetto

Senso:

„

filettatura destrorsa

„

filettatura sinistrorsa
