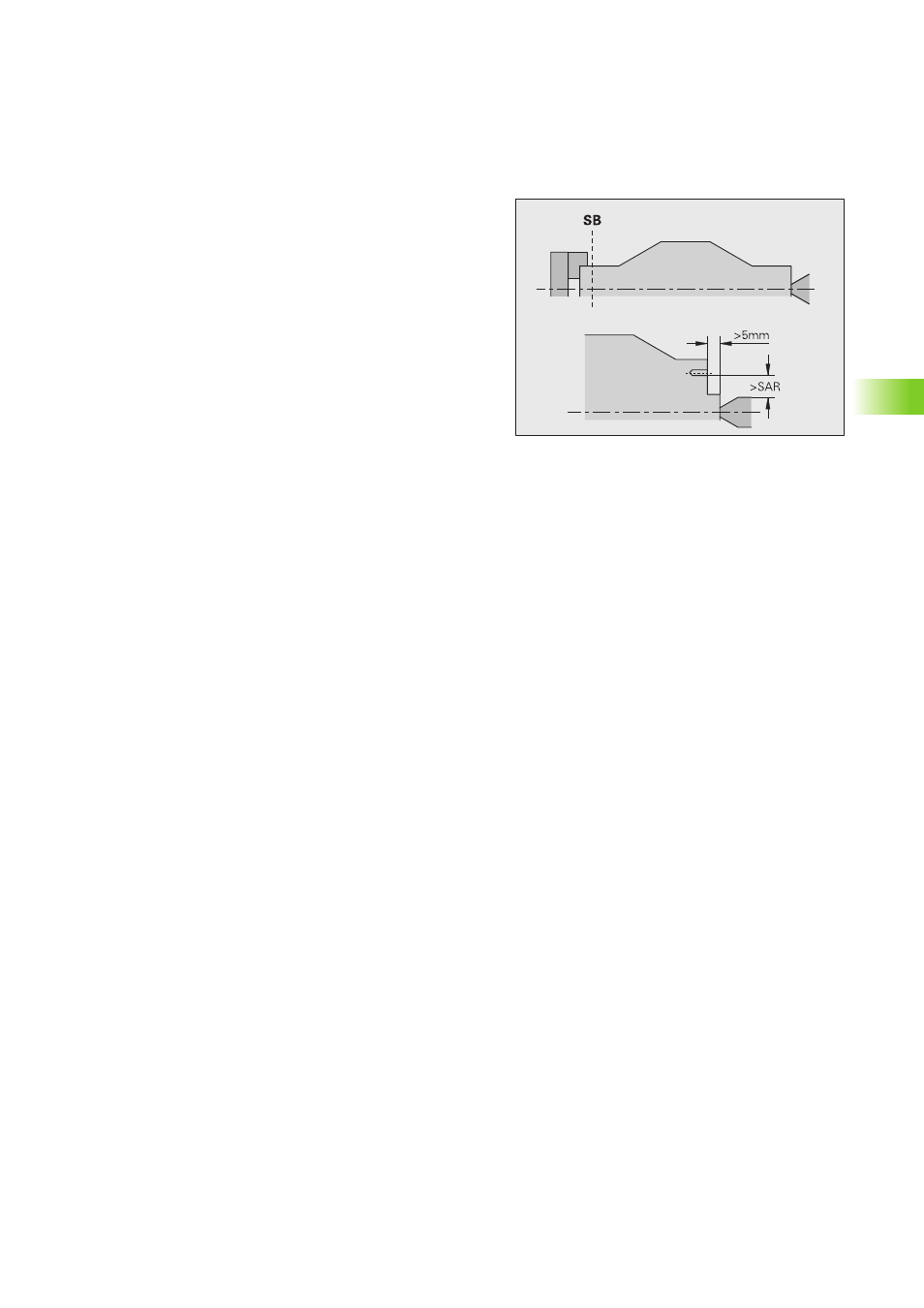

Zone di sicurezza per la lavorazione di foratura e di fresatura
TURN PLUS lavora i profili di foratura e di fresatura sulle superfici
radiali (superficie frontale e posteriore) alle seguenti condizioni:
„ la distanza (orizzontale) rispetto alla superficie radiale è > 5 mm, o
„ la distanza tra dispositivo di serraggio e profilo di foratura/fresatura
è > SAR
(SAR: vedere parametro di lavorazione 2).
Se l'albero è serrato in griffe sul lato mandrino, TURN PLUS tiene
conto della limitazione di taglio (SB).
Avvertenze per la lavorazione
„ Serraggio mandrino lato mandrino: il pezzo grezzo dovrebbe
essere prelavorato nell'area di serraggio. Altrimenti a causa della
limitazione di taglio non potrebbero essere generate strategie di
lavorazione adatte.
„ Lavorazione barra: TURN PLUS non comanda il caricatore di barre
e non muove i componenti contropunta e lunetta. Non è supportata
la lavorazione tra pinza di serraggio e contropunta con ripresa del
pezzo.
„ Lavorazione radiale
„ Tenere presente che sono valide le registrazioni della "sequenza di
lavorazione" per tutto il pezzo, anche per la lavorazione radiale
delle estremità dell'albero.
„ La AAG non lavora l'area interna posteriore. Se l'albero è serrato
in griffe sul lato mandrino, la superficie posteriore non viene
lavorata.
„ Lavorazione assiale: viene lavorata prima l'area anteriore, poi l'area
posteriore.
„ Prevenzione di collisioni: se le lavorazioni non sono eseguite
esenti da collisioni, si può:
„ completare successivamente nel programma DIN PLUS il ritiro
della contropunta, il piazzamento della lunetta, ecc.
„ evitare collisioni inserendo successivamente limitazioni di taglio
nel programma DIN PLUS.
„ impedire la lavorazione automatica nella AAG assegnando
l'attributo "non lavorare" o indicando la "posizione di lavorazione"
nella sequenza di lavorazione.
„ definire il pezzo grezzo con sovrametallo=0. In questo modo la
lavorazione della superficie anteriore non viene eseguita (esempio
alberi troncati e centrati).
