HEIDENHAIN CNC PILOT 4290 179
4.1
1
Pr
ofili della superficie cilindr
ica

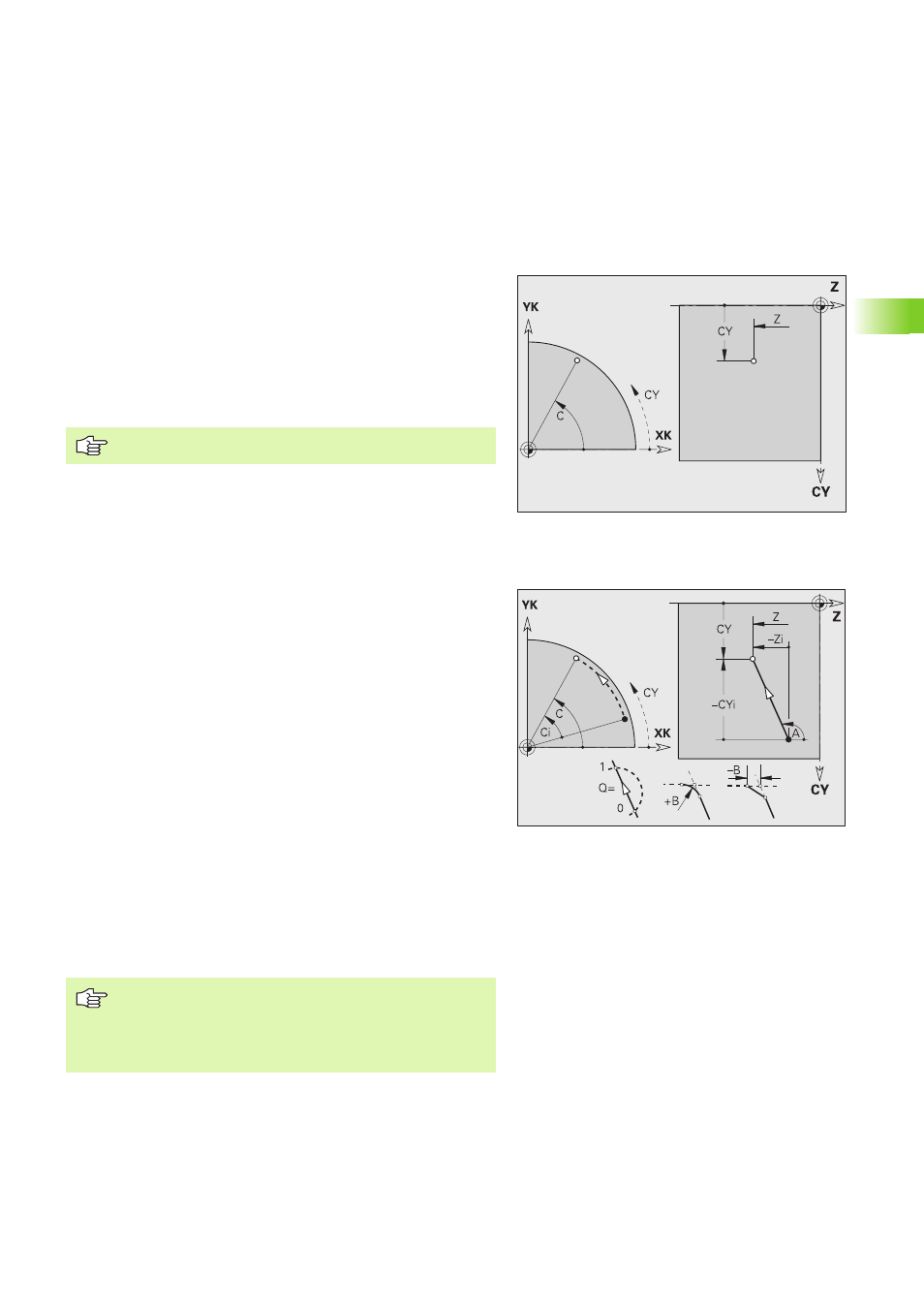

4.11 Profili della superficie cilindrica
Punto di partenza profilo superficie cilindrica
G110-Geo
L'istruzione G110 definisce il punto iniziale del profilo sulla superficie
cilindrica.
Percorso profilo superficie cilindrica G111-Geo
L'istruzione G111 definisce un percorso del profilo sulla superficie
cilindrica.
Parametri
Z
Punto iniziale
C Punto iniziale (angolo iniziale)
CY Punto iniziale come "quota percorso"; riferimento: sviluppo
superficie cilindrica con "diametro di riferimento"
Programmare Z, C o Z, CY.
Parametri
Z
Punto finale
C Punto finale (angolo finale)
CY Punto finale come "quota percorso"; riferimento: sviluppo
superficie cilindrica con "diametro di riferimento"
A Angolo rispetto asse Z
B Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
„ Nessun inserimento: raccordo tangenziale
„ B=0: raccordo non tangenziale
„ B>0: raggio arrotondamento
„ B<0: larghezza smusso
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca una retta (default: 0):
„ Q=0: punto d'intersezione vicino
„ Q=1: punto d'intersezione distante
Programmazione
„ Z, CY: assoluto, incrementale, modale o "?"
„ C: assoluto, incrementale o modale
„ Programmare Z – C o Z – CY
