Arco di cerchio profilo superficie cilindrica G112-/G113-Geo
L'istruzione G112/G113 definisce un arco del profilo sulla superficie

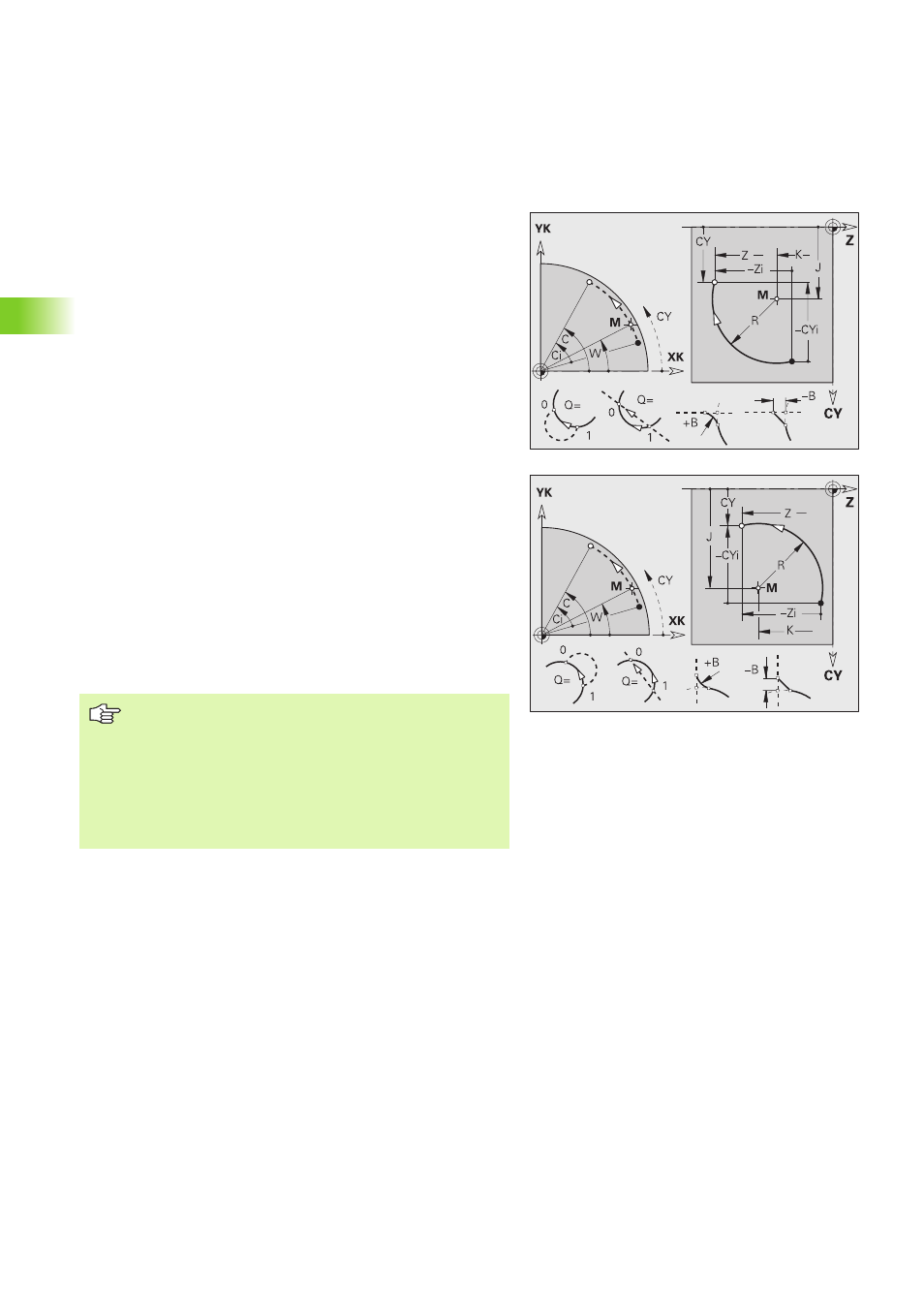

cilindrica. Senso di rotazione: vedere la grafica di supporto
Parametri
Z Punto finale
C Punto finale (angolo finale)
CY Punto finale come "quota percorso"; riferimento: sviluppo
superficie cilindrica con "diametro di riferimento"
R Raggio
K Centro in direzione Z
W Angolo del centro
J Angolo del centro come "quota percorso"
B Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
„ Nessun inserimento: raccordo tangenziale
„ B=0: raccordo non tangenziale
„ B>0: raggio arrotondamento
„ B<0: larghezza smusso
Q Punto d'intersezione. Punto finale se l'arco di cerchio
interseca una retta o un arco di cerchio (default: 0):
„ Q=0: punto d'intersezione vicino
„ Q=1: punto d'intersezione distante
Programmazione
„ Z, CY: assoluto, incrementale, modale o "?"
„ C: assoluto, incrementale o modale
„ K, J: assoluto o incrementale
„ Programmare Z – C o Z – CY oppure K – W o K – J
„ Programmare "Centro" o "Raggio"
„ Con "Raggio" sono possibili solo archi <= 180°
