6.12 Assegnazione di at
tr
ibuti
Attributo di lavorazione "Punto di separazione"
L'attributo definisce una posizione sul profilo come "punto di
separazione".
I punti di separazione vengono impiegati per la lavorazione albero o la
lavorazione in più serraggi.
Assegnazione di "punto di separazione":
U Selezionare "Attributi > Punto di separazione" nel menu Pezzo finito
U Attivare l'elemento di profilo. TURN PLUS apre la finestra di dialogo
"Punto di separazione".
U Definire la posizione precisa del punto di separazione (punto finale
dell'elemento o posizione sull'elemento). In alternativa cancellare un
punto di separazione definito.
Attributo "non lavorare"
L'attributo "non lavorare" viene valutato dalla AAG. L'effetto dipende
dal tipo di lavorazione:
„ Sgrossatura: l'attributo viene valutato solo per il primo/ultimo
elemento di un profilo interno/esterno. Gli elementi geometrici non
vengono lavorati.
„ Finitura: gli elementi marcati non vengono finiti.
„ Preforatura: l'attributo non viene considerato.
„ Esecuzione gole: le gole marcate non vengono lavorate.
„ Filettatura: gli elementi di filettatura marcati non vengono finiti e la
filettatura non viene lavorata.
„ Foratura centrata: le forature marcate (elementi geometrici) non
vengono forate.
„ Foratura: le forature marcate della lavorazione C/Y non vengono
lavorate.
„ Fresatura: i profili di fresatura marcati della lavorazione C/Y non
vengono lavorati.
Parametri
Posizione
„ Cancellare: cancella un punto di separazione esistente. La
divisione dell'elemento di profilo viene mantenuta.
„ 1. nel punto di arrivo: il punto di separazione è il punto finale
dell'elemento

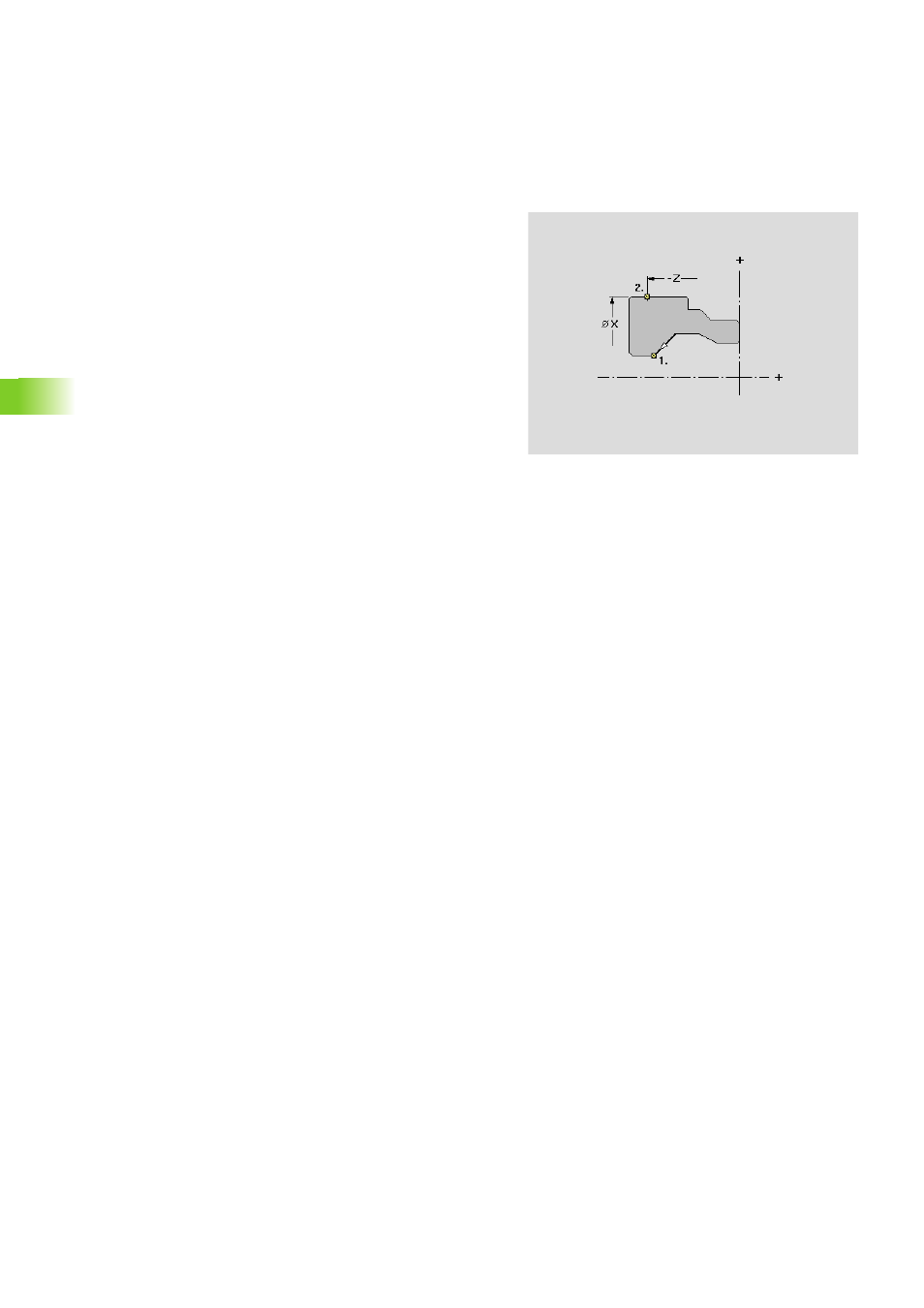

„ 2. sull'elemento: il punto di separazione si trova
sull'elemento
X Posizione X del punto di separazione
Z Posizione Z del punto di separazione
