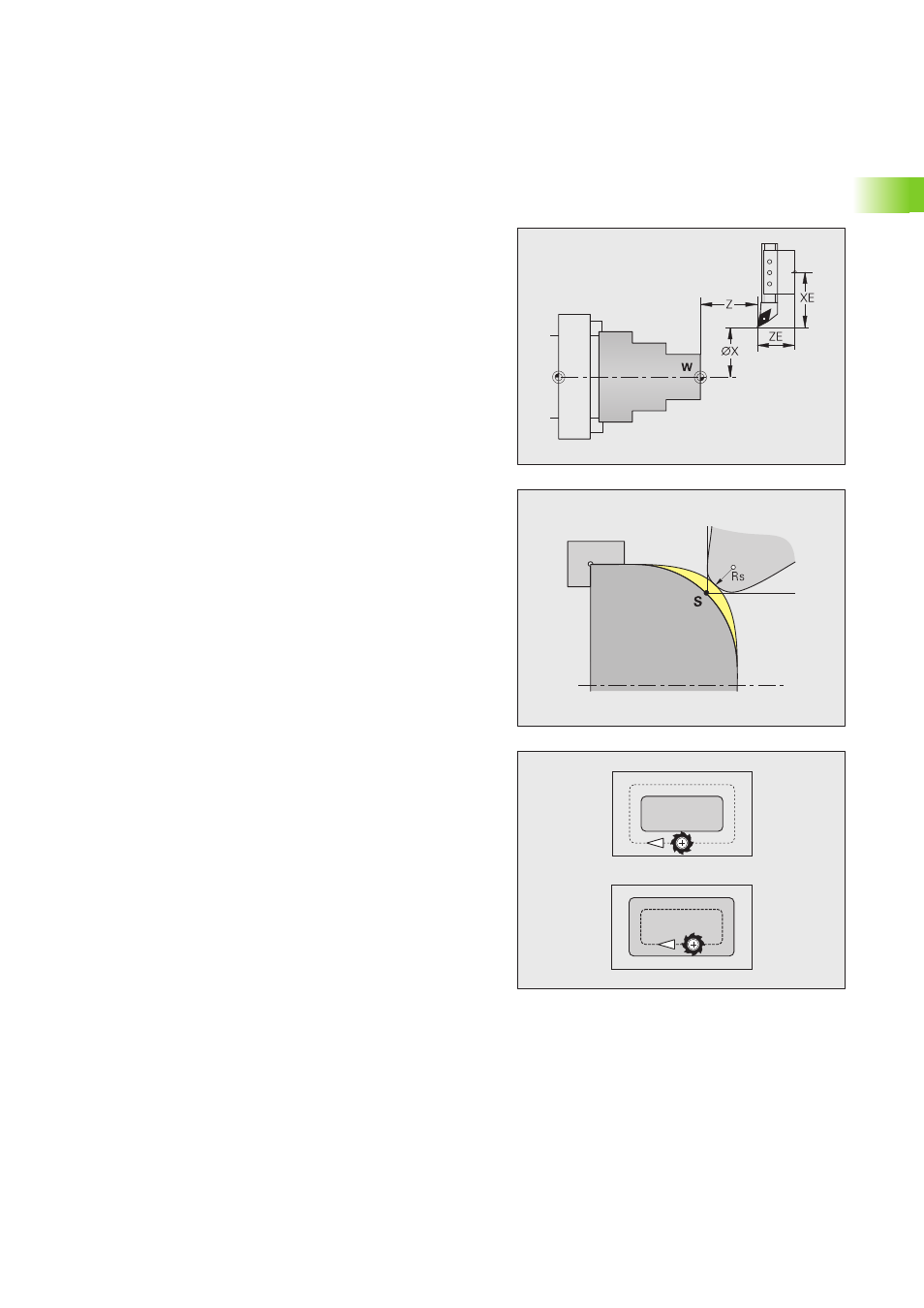

1.5 Quote utensile

Il CNC PILOT necessita dei dati relativi agli utensili per il
posizionamento degli assi, per il calcolo della compensazione del
raggio del tagliente, per il calcolo della configurazione di taglio nei cicli
ecc.

Quote lunghezza utensile: i valori di posizione programmati e
visualizzati si riferiscono alla distanza tra punta dell'utensile e origine
del pezzo. Internamente al sistema è nota solo la posizione assoluta
del portautensili (slitta). Per determinare e visualizzare la posizione
della punta dell'utensile il CNC PILOT necessita delle quote XE e ZE e
per le lavorazioni asse Y in aggiunta la quota Y.

Correzioni utensile: il tagliente dell'utensile si usura durante la
lavorazione. Per compensare questa usura, il CNC PILOT applica valori
di correzione. I valori di correzione vengono sommati alle quote di
lunghezza.

Compensazione raggio tagliente (SRK): gli utensili da tornio
presentano un raggio sulla punta. Nella lavorazione di sfere, smussi e
raccordi ciò determina delle imprecisioni che vengono corrette con la
compensazione del raggio del tagliente.

I percorsi di traslazione programmati si riferiscono alla punta del
tagliente teorica S. La compensazione SRK calcola un nuovo percorso
di traslazione, l'equidistante, per compensare tale errore.

Compensazione raggio fresa (FRK): nella fresatura il diametro
esterno della fresa è determinante per la generazione del profilo.
Senza FRK il punto di riferimento per i percorsi di traslazione è
rappresentato dal centro della fresa. La FRK calcola un nuovo percorso
di traslazione, l'equidistante, che tiene conto del raggio della fresa.
