HEIDENHAIN CNC PILOT 4290 235
4.21 Cicli di t
o
rn
it
ur
a semplici

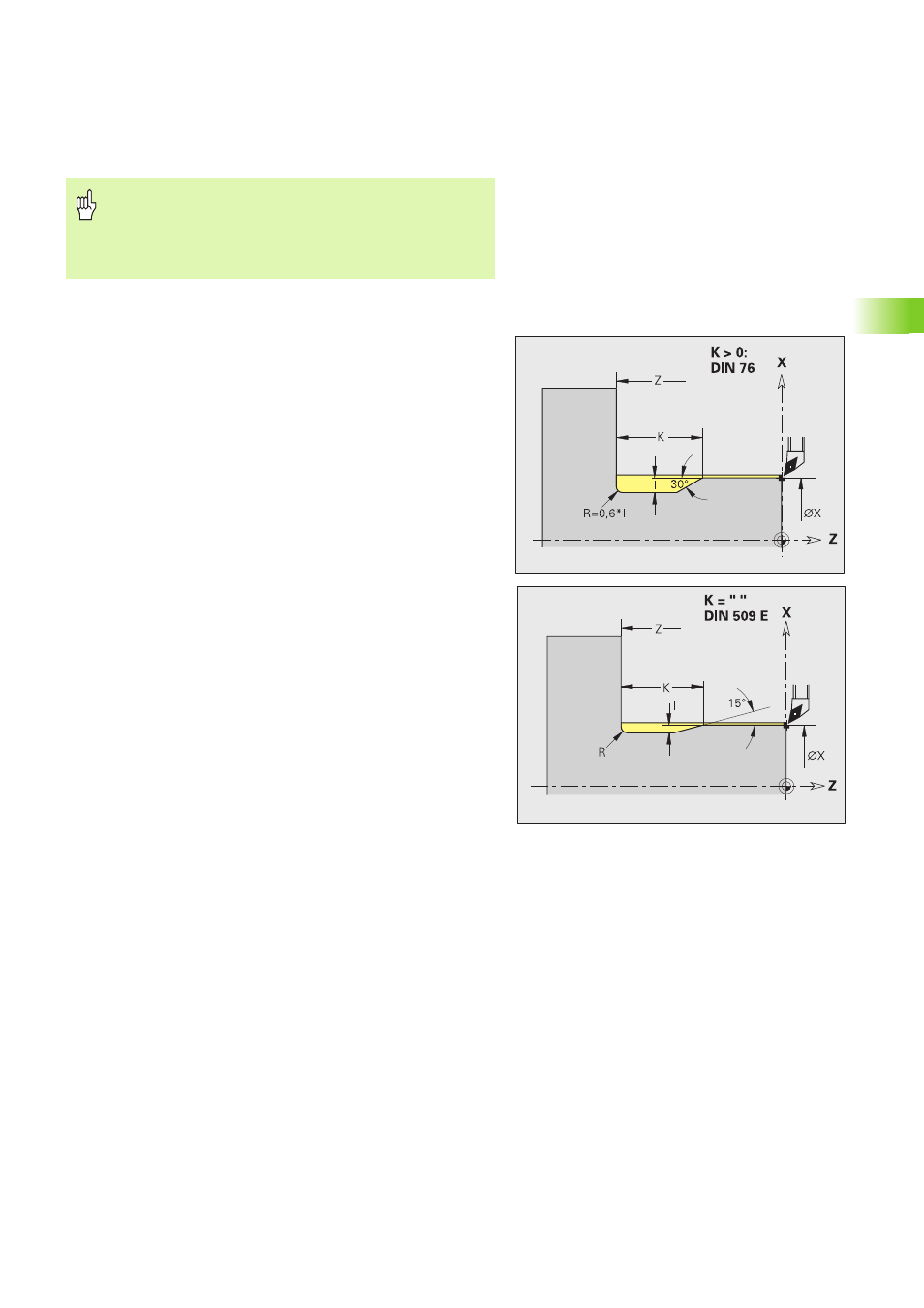

Ciclo scarico G85
L'istruzione G85 realizza scarichi a norma DIN 509 E, DIN 509 F e
DIN 76 (scarico di filettatura). Il CNC PILOT decide il tipo di scarico in
base a "K".
L'istruzione G85 lavora il cilindro sporgente, se si posiziona l'utensile
sul diametro X "prima" del cilindro.
Gli arrotondamenti dello scarico di filettatura vengono eseguiti con il
raggio 0,6 * I.
Attenzione Pericolo di collisione!
Dopo una passata l'utensile ritorna in diagonale per
avanzare per la passata successiva. Se necessario,
programmare un percorso in rapido supplementare al fine
di evitare la collisione.
Parametri
X Punto di arrivo (quota diametrale)
Z Punto di arrivo
I Profondità (quota radiale)
„ DIN 509 E, F: sovrametallo di rettifica (default: 0)
„ DIN 76: profondità scarico
K Larghezza di scarico e tipo di scarico
„ K nessun inserimento: DIN 509 E
„ K=0: DIN 509 F
„ K>0: larghezza scarico per DIN 76
E Avanzamento ridotto per esecuzione scarico (default:
avanzamento attivo)
Vedere anche le seguenti tabelle
