432
6.8 Pr
ofili asse C

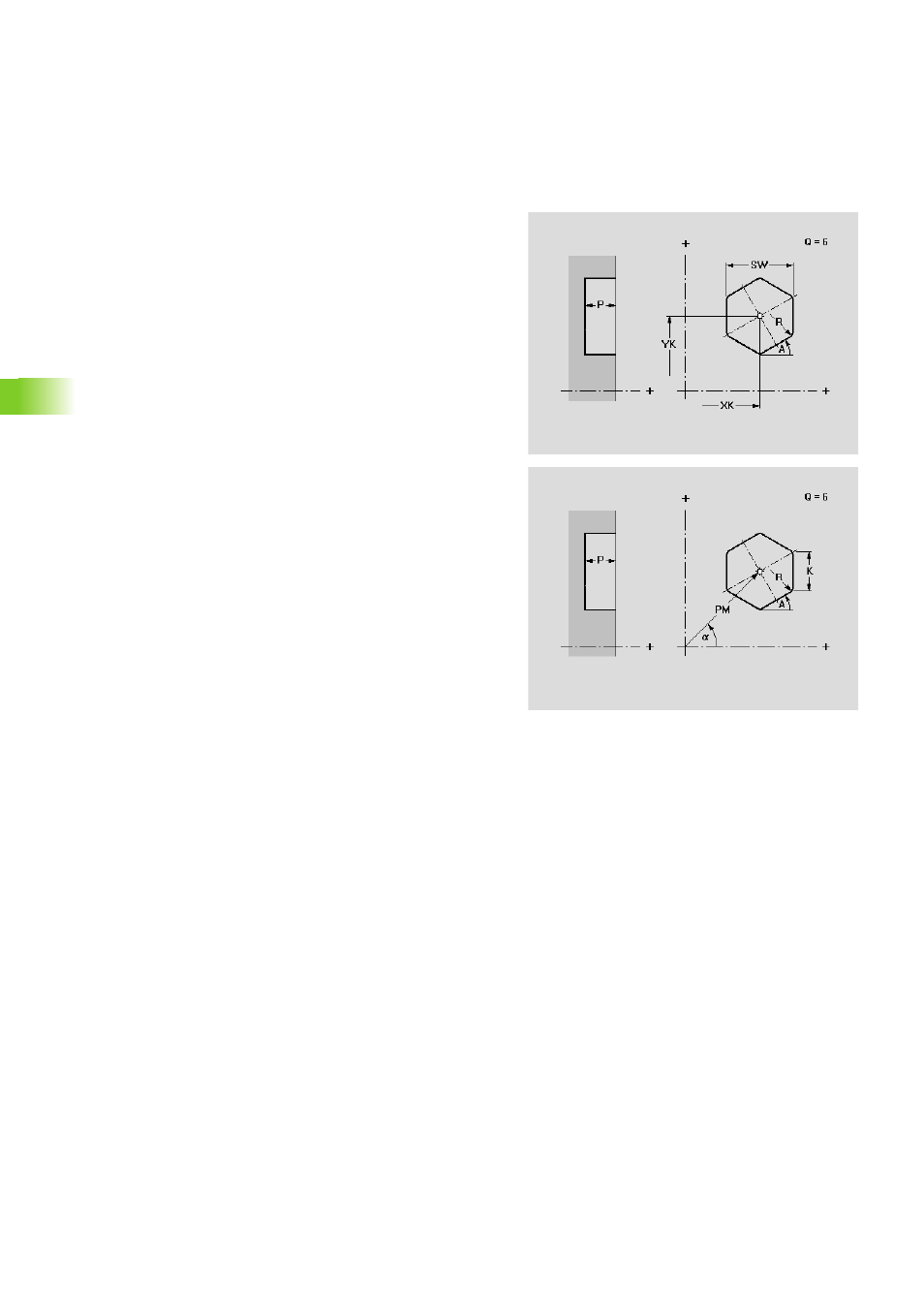

Superficie frontale o posteriore: poligono
La funzione definisce un poligono sulla superficie frontale/posteriore.
Parametri
XK
Centro in coordinate cartesiane
YK
Centro in coordinate cartesiane
a
Centro in coordinate polari (riferimento angolo: asse XK
positivo)
PM
Centro in coordinate polari
A
Angolo rispetto a un lato del poligono (riferimento: asse XK)
Q
Numero di spigoli (Q>=3)
K
Lunghezza lato
SW
Apertura (diametro del cerchio interno)
R
Smusso/Arrotondamento
larghezza smusso
raggio di arrotondamento
P
Profondità della figura
