304
4.32 Altr
e funzioni G
Dispositivo di serraggio nella simulazione G65
L'istruzione G65 visualizza il dispositivo di serraggio nella grafica di
simulazione. G65 deve essere programmata separatamente per ogni
dispositivo di serraggio. G65 H.. senza X, Z cancella il dispositivo di
serraggio.
I dispositivi di serraggio sono descritti nella banca dati e vengono
definiti nella sezione di programma DISP. DI SERRAGGIO (H=1..3).
Il punto di riferimento del dispositivo di serraggio determina la
posizione del dispositivo di serraggio nella grafica di simulazione. La
posizione del punto di riferimento dipende dalla forma di serraggio
(vedere figura). Il punto di riferimento del dispositivo di serraggio viene
quotato in riferimento all'origine del pezzo.
Il CNC PILOT "ribalta" i dispositivi di serraggio "H=1..3", se vengono
piazzati a destra del pezzo.
Istruzioni per la rappresentazione e per il punto di riferimento:
„ H=1 – autocentrante di serraggio:
„ viene rappresentato "aperto"
„ punto di riferimento X: centro autocentrante di serraggio
„ punto di riferimento Z: "bordo destro" (considerare la larghezza
delle griffe di serraggio)
„ H=2 – griffa di serraggio ("Q" definisce il punto di riferimento e
serraggio interno/esterno):

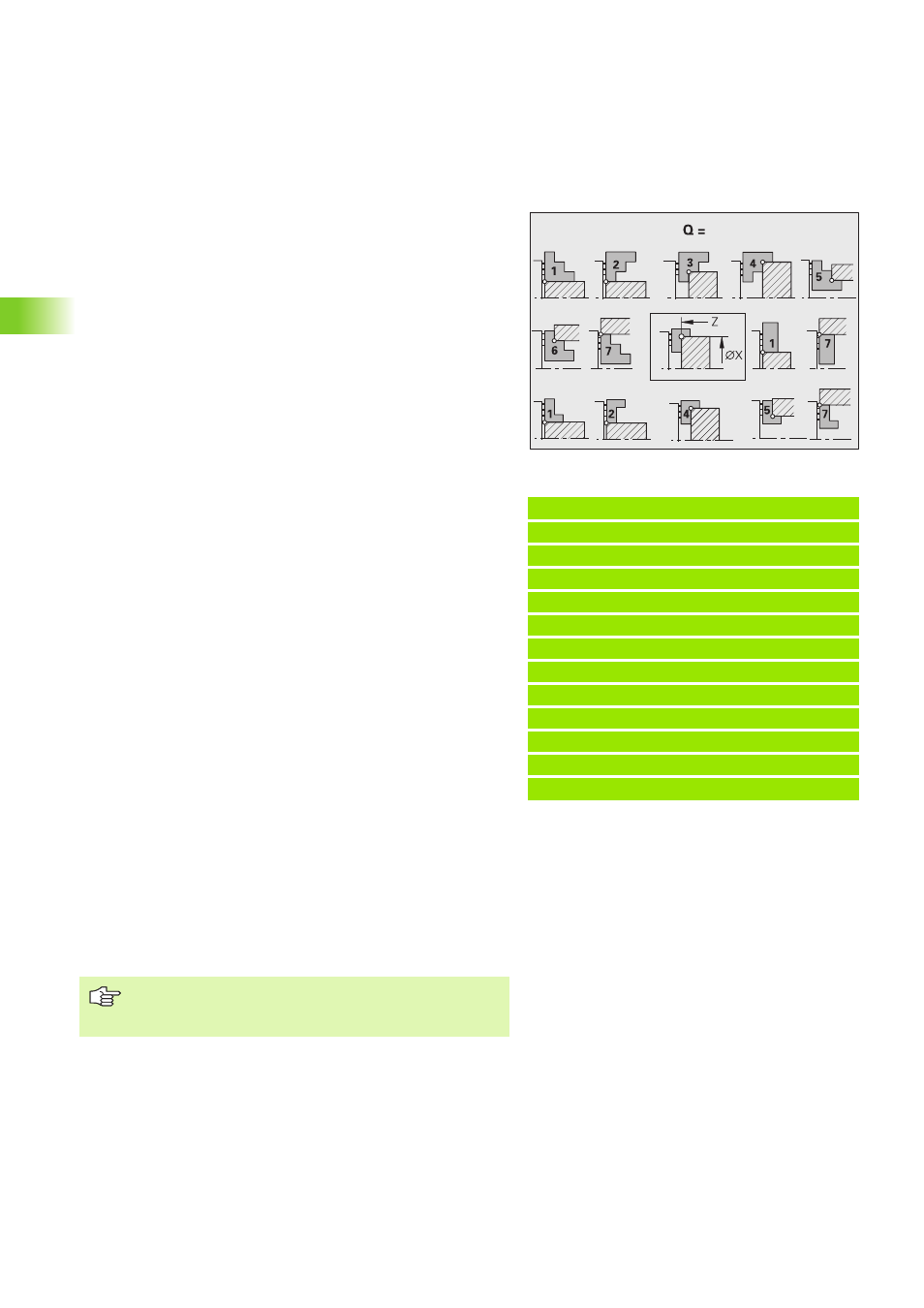

„ posizione del punto di riferimento: vedere "figura G65"
„ serraggio interno: 1, 5, 6, 7
„ serraggio esterno: 2, 3, 4
„ H=3 – serraggio addizionale (punta di centraggio, contropunta ecc.):
„ punto di riferimento in X: centro autocentrante di serraggio
„ punto di riferimento in Z: punta autocentrante di serraggio
Esempio: G65
. . .
DISP. DI SERRAGGIO 1
H1 ID"KH110" [Autocentrante di serraggio]
H2 ID"KBA250-77" [griffa di serraggio]
H4 ID"KSP-601N" [Contropunta]
. . .
BLANK [ PEZZO GREZZO ]
N.. G20 X80 Z200 K0
. . .
MACHINING [ LAVORAZIONE ]
$1 N.. G65 H1 X0 Z-234
$1 N.. G65 H2 X80 Z-200 Q4
. . .
Parametri
H Numero dispositivo di serraggio (H=1..3; riferimento a
DISP. DI SERRAGGIO)
X Punto iniziale – punto di riferimento del dispositivo di
serraggio (quota diametrale)
Z Punto iniziale – punto di riferimento del dispositivo di
serraggio
D Numero mandrino (riferimento: sezione DISP. DI
SERRAGGIO)
Q Forma di serraggio (solo per griffe di serraggio) – (default: Q
da sezione DISP. DI SERRAGGIO)
Programmare nel tornio con più slitte i blocchi G65 con la
"identificativo slitta $..". Altrimenti i dispositivi di serraggio
vengono identificati più volte.
