4.28 Assegnazione, sincr
onizzazione, tr
asf
e
ri
ment
o di pezzi
Programmazione:
„ Programmare G917 e G1 in un solo blocco
„ Programmare G1 .. come indicato di seguito:
„ nel "controllo di troncatura": percorso > 0,5 mm (per consentire un
risultato del controllo)
„ nel controllo di "troncatura senza sfridi": percorso < larghezza
dell'utensile per troncare
„ Risultato nella variabile V300
„ 0: il pezzo non è stato troncato correttamente o non è stato
troncato senza sfridi (è stato riconosciuto un errore di
inseguimento)
„ 1: il pezzo è stato troncato correttamente/senza sfridi (non è stato
riconosciuto alcun errore di inseguimento)
„ G917 genera uno "stop compilatore"
Controllo troncatura mediante monitoraggio
mandrino G991
G991 controlla la troncatura sorvegliando la differenza del numero di
giri dei due mandrini. Innanzitutto i mandrini sono collegati
reciprocamente "ad accoppiamento di forza" attraverso il pezzo. Se il
pezzo è troncato, i mandrini ruotano indipendentemente l'uno
dall'altro. La scostamento dei numeri di giri e il periodo di monitoraggio
sono stabiliti nei MP 808, 858, ... , ma possono essere modificati con
G992.

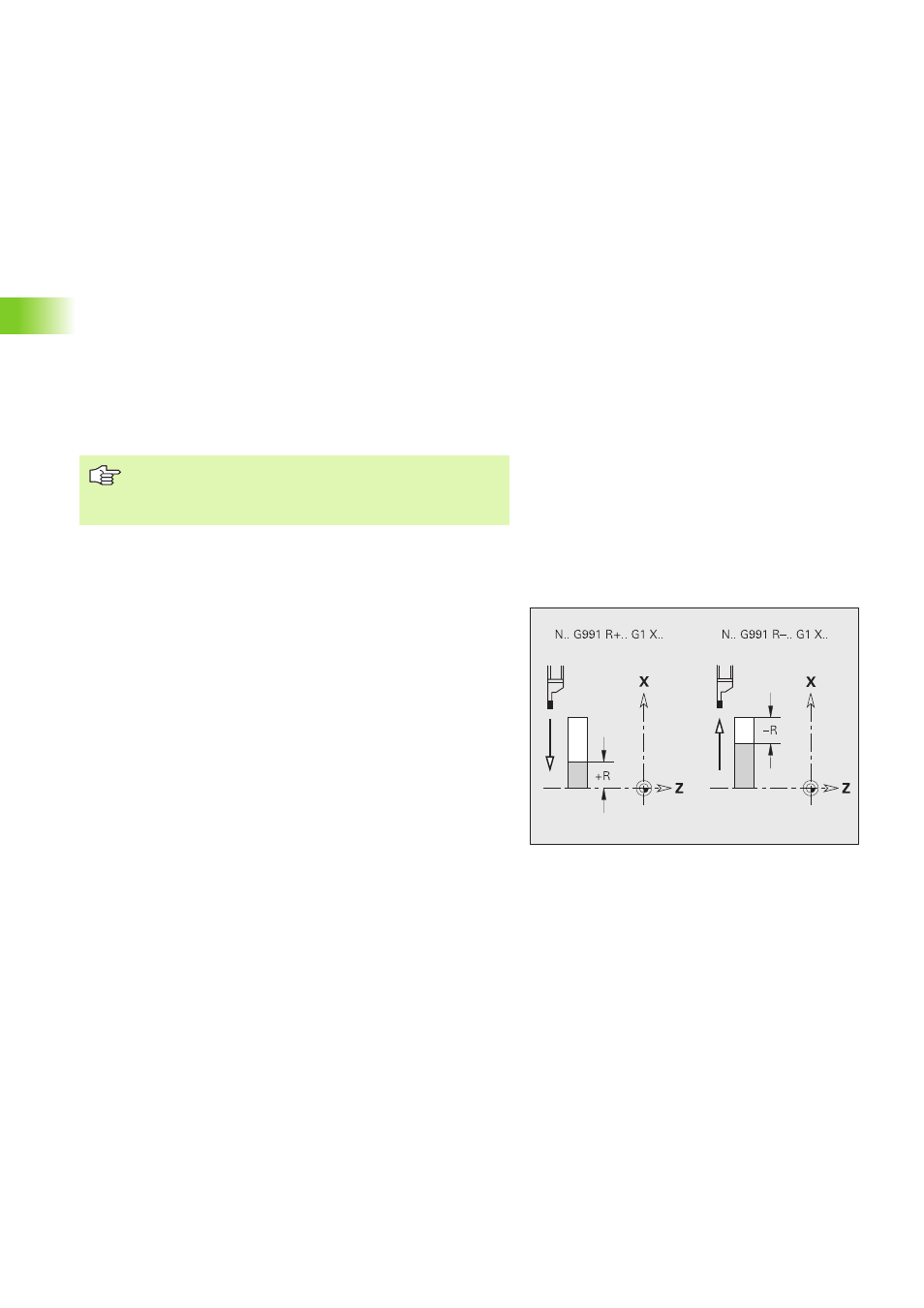

In "R" si definisce il percorso da controllare e si stabilisce se il percorso
di troncatura viene sorvegliato poco prima della separazione o del
percorso di ritorno (vedere figura).
Il CNC PILOT scrive il risultato del controllo di troncatura nella variabile
V300. G991 genera uno "stop compilatore".
A partire dalla versione software 625 952-04
L'errore di inseguimento viene controllato solo dopo la
fase di accelerazione.
Parametri
R Percorso di ritorno (valore raggio)
„ Nessuna immissione: la differenza dei numeri di giri dei
mandrini che ruotano sincroni viene controllata (una
volta).
„ R>0: sorveglianza del "percorso di troncatura residuo"
„ R<0: sorveglianza del "percorso di ritorno" La sorveglianza
inizia all'avvio del "percorso di ritorno" e termina con il
"percorso di ritorno – R".
