258
4.25 La
v
o
ra
zione della superficie fr
ontale/post
er
ior
e

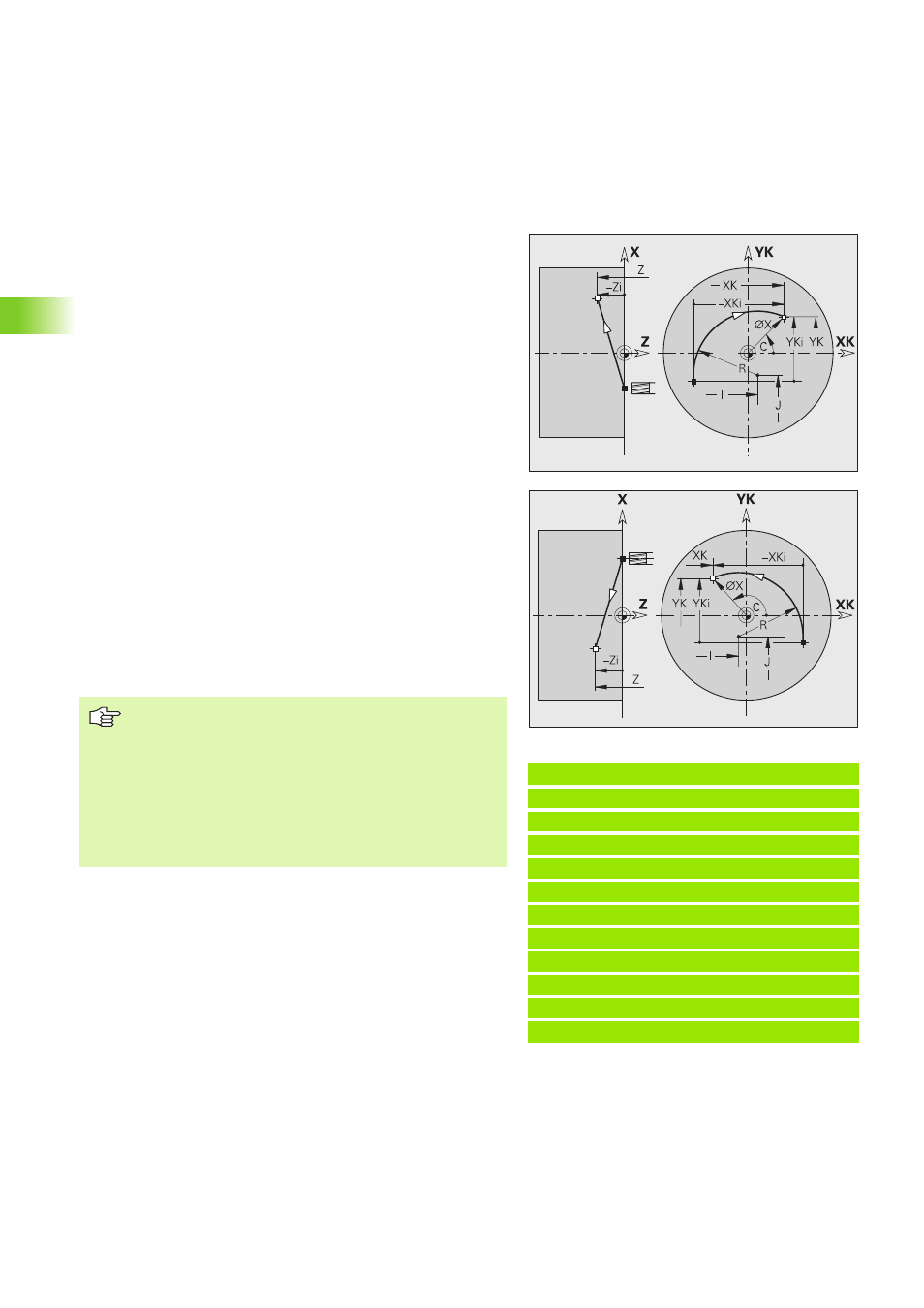

Arco di cerchio superficie frontale/posteriore
G102/G103
L'istruzione G102/G103 trasla con avanzamento circolare al "Punto
finale". Il senso di rotazione risulta dalla grafica di supporto.
Con la programmazione di "H=2 o H=3" si creano scanalature lineari
con fondo circolare. Si definisce il centro del cerchio per:
„ H=2: con I e K
„ H=3: con J e K
Esempio: G102, G103
. . .
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N6 G100 XK20 YK5
N7 G101 XK50
N8 G103 XK5 YK50 R50 [Arco di cerchio]
N9 G101 XK5 YK20
N10 G102 XK20 YK5 R20
N12 M15
. . .
Parametri
X Punto finale (quota diametrale)
C Angolo finale – Direzione angolare: vedere grafica di supporto
XK Punto finale (cartesiano)
YK Punto finale (cartesiano)
R Raggio
I Centro (cartesiano)
K Centro (cartesiano)
Z Punto finale (default: posizione Z attuale)
H Piano del cerchio (piano di lavorazione) – (default: 0)
„ H=0, 1: lavorazione nel piano XY (superficie frontale)
„ H=2: lavorazione nel piano YZ
„ H=3: lavorazione nel piano XZ
K Centro con H=2, 3 (direzione Z)
Programmazione:
„ X, C, XK, YK, Z: assoluto, incrementale o modale
„ I, J, K: assoluto o incrementale
„ Programmare X–C o XK–YK
„ Programmare "Centro" o "Raggio"
„ Con "Raggio" sono possibili solo archi <= 180°
„ Punto finale nell'origine coordinate: programmare XK=0
e YK=0
