6.12 Assegnazione di at
tr
ibuti
Attributo di lavorazione "Fresatura profilo"
L'attributo definisce per la figura, o per il profilo "libero" aperto o
chiuso, attivati la lavorazione "fresatura profilo" e i rispettivi parametri
di lavorazione.
Assegnazione di attributo di lavorazione "Fresatura profilo":
U Selezionare "Attributi > Attributo di lavorazione > Fresatura >
Fresatura profilo" nel menu Pezzo finito
U Attivare il profilo da fresare. TURN PLUS apre la finestra di dialogo
"Fresatura profilo".
U Definire i parametri di fresatura
Parametri
Q Posizione di fresatura
„ Profilo: centro fresa sul profilo
„ Con profili chiusi:
„ Interno (fresatura)
„ Esterno (fresatura)
„ Con profili aperti:
„ A sinistra del profilo (in direzione di lavorazione)
„ A destra del profilo (in direzione di lavorazione)
H Direzione di fresatura
„ 0: discorde:
„ 1: concorde

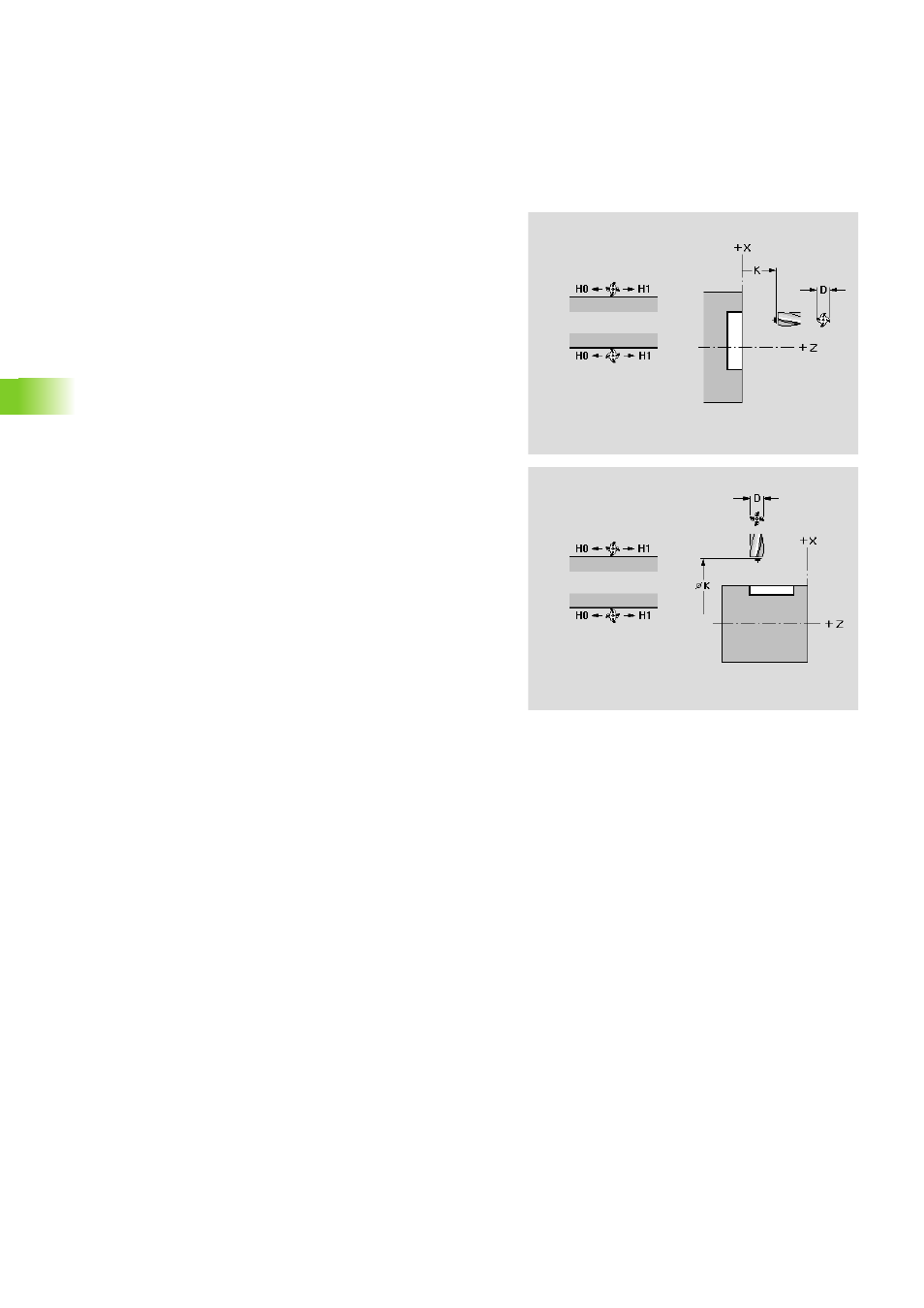

D Diametro fresa per la selezione dell'utensile
K Piano di ritorno. Posizione fresa prima/dopo la lavorazione di
fresatura (superficie cilindrica: diametro).
