628
8.1 Banca dati ut
ensili
„ Tipo di attacco: in caso di portautensili differenti, il tipo di
attacco dell'utensile e del posto attacco deve essere identico
(vedere MP 511, ...).
„ Influisce sulla selezione e sul posto utensile in TURN PLUS.
„ Le funzioni di "Preparazione tabella utensili" controllano se
l'utensile può essere inserito sulla posizione torretta prevista.

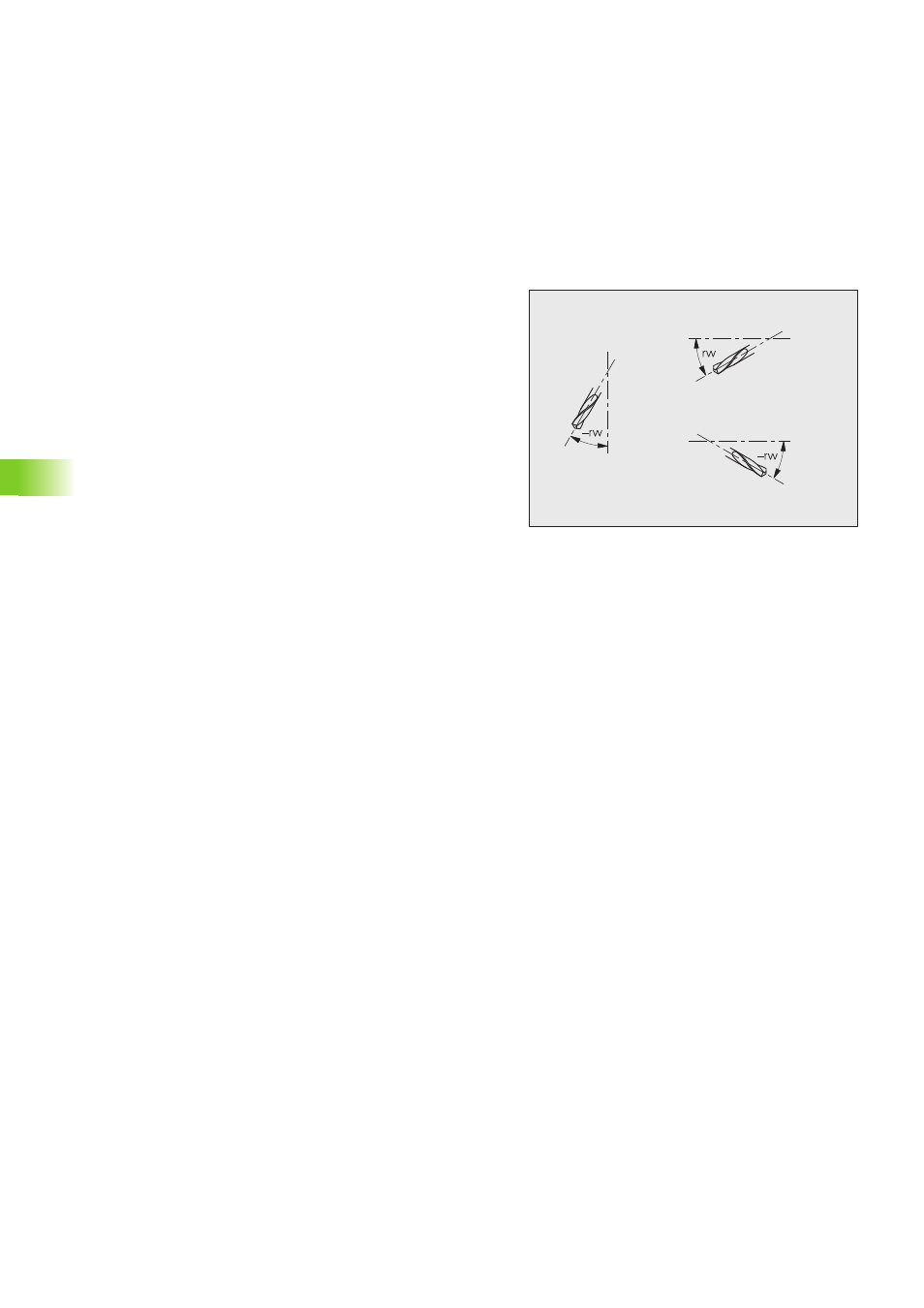

„ Angolo posizione (rw): definisce lo scostamento rispetto alla
direzione principale di lavorazione in senso matematicamente
positivo (–90° < rw < +90°), vedere immagine. TURN PLUS impiega
solo utensili per forare e fresare che lavorano in direzione dell'asse
principale o in direzione ortogonale a questo.
„ Numero di denti: viene utilizzato nell'"avanzamento per dente G93"
„ Lunghezza di sporgenza (ax): con utensili per forare e fresare vale:
„ Utensili assiali: ax = distanza dall'origine utensile allo spigolo
superiore del supporto
„ Utensili radiali: ax = distanza dall'origine utensile allo spigolo
inferiore del supporto (anche se la punta/fresa è inserita in un
mandrino di serraggio)
Supporto utensile, portautensili
Supporto utensile
La rappresentazione dell'utensile nella simulazione e nella grafica di
controllo tiene conto della forma del supporto e della posizione del
portautensili sul supporto. Se non è indicato il tipo di supporto utensile,
il CNC PILOT impiega una rappresentazione semplificata.
Il CNC PILOT determina in base al posto torretta se il supporto deve
essere inserito in un attacco assiale o radiale e se viene impiegato un
adattatore.
Il CNC PILOT prende in considerazione i supporti presentati di seguito
(denominazione dei supporti standard secondo DIN 69 880).
Gruppo di supporti 1
