Tipo di lavorazione filettatura (G31)
La IAG genera il ciclo G31 per la filettatura attivata.
Parametri
B Lunghezza di entrata
„ Nessun inserimento: il CNC PILOT determina la lunghezza
dagli scarichi o gole adiacenti.
„ Nessun inserimento, nessuno scarico/gola: il CNC PILOT
impiega la "lunghezza di entrata filettatura" dal parametro di
lavorazione 7.
P Lunghezza di sovracorsa
„ Nessun inserimento: il CNC PILOT determina la lunghezza
dagli scarichi o gole adiacenti.
„ Nessun inserimento, nessuno scarico/gola: il CNC PILOT
impiega la "lunghezza di uscita filettatura" dal parametro di
lavorazione 7.
C Angolo di partenza, se l'inizio filettatura si trova definito rispetto
a elementi di profilo privi di simmetria di rotazione
I Incremento massimo
V Tipo di accostamento in profondità
„ V=0 (sezione costante): sezione costante del truciolo in tutte
le passate
„ V=1: accostamento in profondità costante
„ V=2 (ripartizione di taglio con resto): se la divisione profondità
di filettatura/accostamento in profondità fornisce un resto,
questo "resto" si applica al primo accostamento in profondità.
L'"ultima passata" viene ripartita in 1/2, 1/4, 1/8 e 1/8.
„ V=3 (metodo EPL): l'accostamento in profondità viene
calcolato dal passo e dal numero di giri.

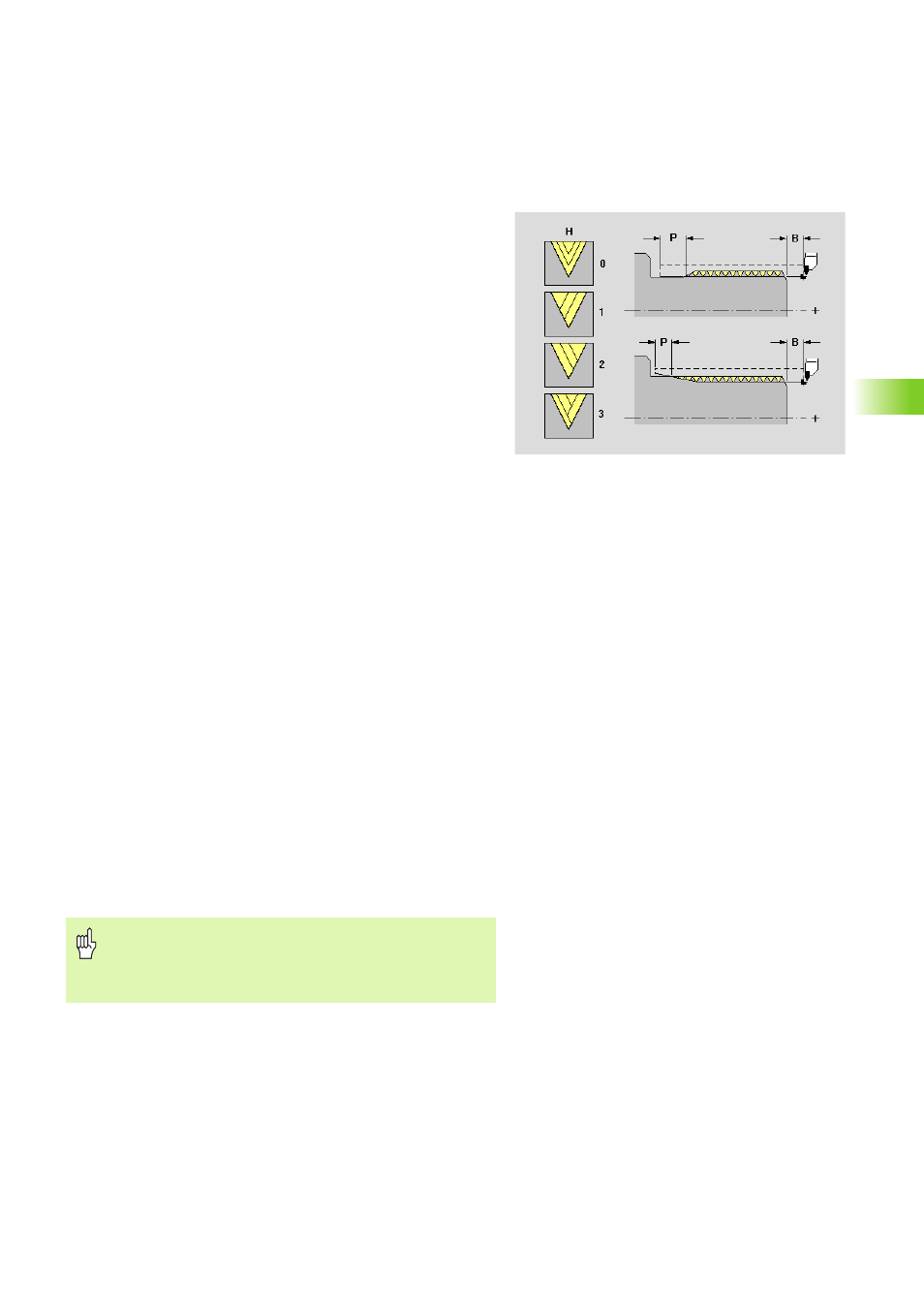

H Tipo di offset dei singoli avanzamenti in profondità per lisciare i
fianchi della filettatura
„ H=0: senza offset
„ H=1: offset da sinistra
„ H=2: offset da destra
„ H=3: offset alternato destra/sinistra
Q Numero delle passate a vuoto dopo l'ultimo taglio (per
abbattere la pressione di taglio alla base del filetto)
Attenzione Pericolo di collisione
Con una "Lunghezza di sovracorsa P" eccessiva esiste il
pericolo di collisioni. La lunghezza di sovracorsa viene
controllata nella simulazione.
