4.3 L'edit
or DIN PLUS
4.3 L'editor DIN PLUS

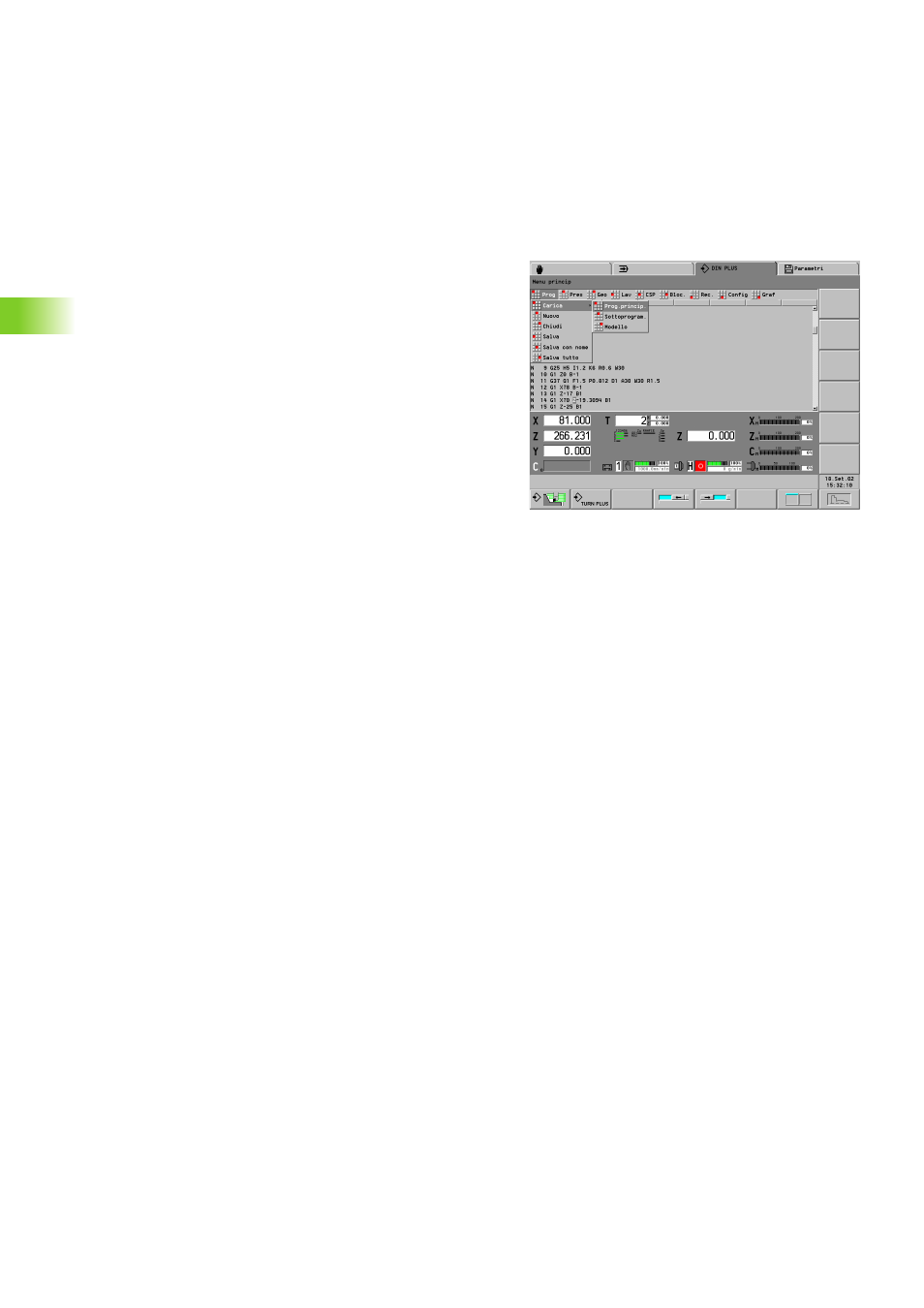

Panoramica "Menu principale"
Il gruppo di menu "Prog" (Gestione programmi) contiene le
seguenti funzioni per programmi NC principali e sottoprogrammi NC:
„ Caricamento di programmi NC esistenti
„ Creazione di nuovi programmi NC
„ Salvataggio di programmi NC nuovi o modificati
Il gruppo di menu "Predisp." (Predisposizione programma NC)
contiene funzioni per l'elaborazione
„ dell'intestazione del programma
„ della configurazione torretta
„ della tabella dispositivi di serraggio
Con l'opzione "Geo(metria)" si passa alla programmazione del profilo
pezzo grezzo o pezzo finito. Selezionare una macro pezzo grezzo o
posizionare il cursore nella sezione BLANK o FINISHED e passare al
menu geometria.
L'opzione "Lavorazione" richiama il sottomenu per la
programmazione della lavorazione del pezzo. Contemporaneamente il
CNC PILOT posiziona il cursore nella sezione MACHINING.
L'opzione "PAb" (identificativo di sezione di programma) richiama un
box di selezione con identificativi di sezione. In questo modo inserire
altri identificativi nel proprio programma NC.
Il gruppo di menu "Menu blocchi" contiene funzioni per
l'elaborazione di blocchi di programma NC.
Il gruppo di menu "Blocco" contiene
„ Funzioni del posizionamento del cursore
„ Funzioni per la numerazione dei blocchi NC
„ Funzioni di ricerca
„ Richiamo dell'"editing libero"
Nel gruppo di menu "Config(urazione)" si impostano:
„ Disinserimento/non disinserimento schermo operatore (grafica di
supporto)
„ Configurazione finestra
„ Dimensione caratteri
„ Inoltre si gestiscono le "impostazioni"
Nel gruppo di menu "Grafica" impostare la "finestra grafica" e
attivare/disattivare la visualizzazione profilo.
