670
1
0
.1 Il modo oper
a
tiv
o
T
rasf
e
ri
ment
o Configurazione dell'interfaccia seriale o
"stampante"
Configurazione dell'interfaccia seriale
U Login come "System Manager"
U Selezionare "Impostazione > Seriale" nel modo operativo

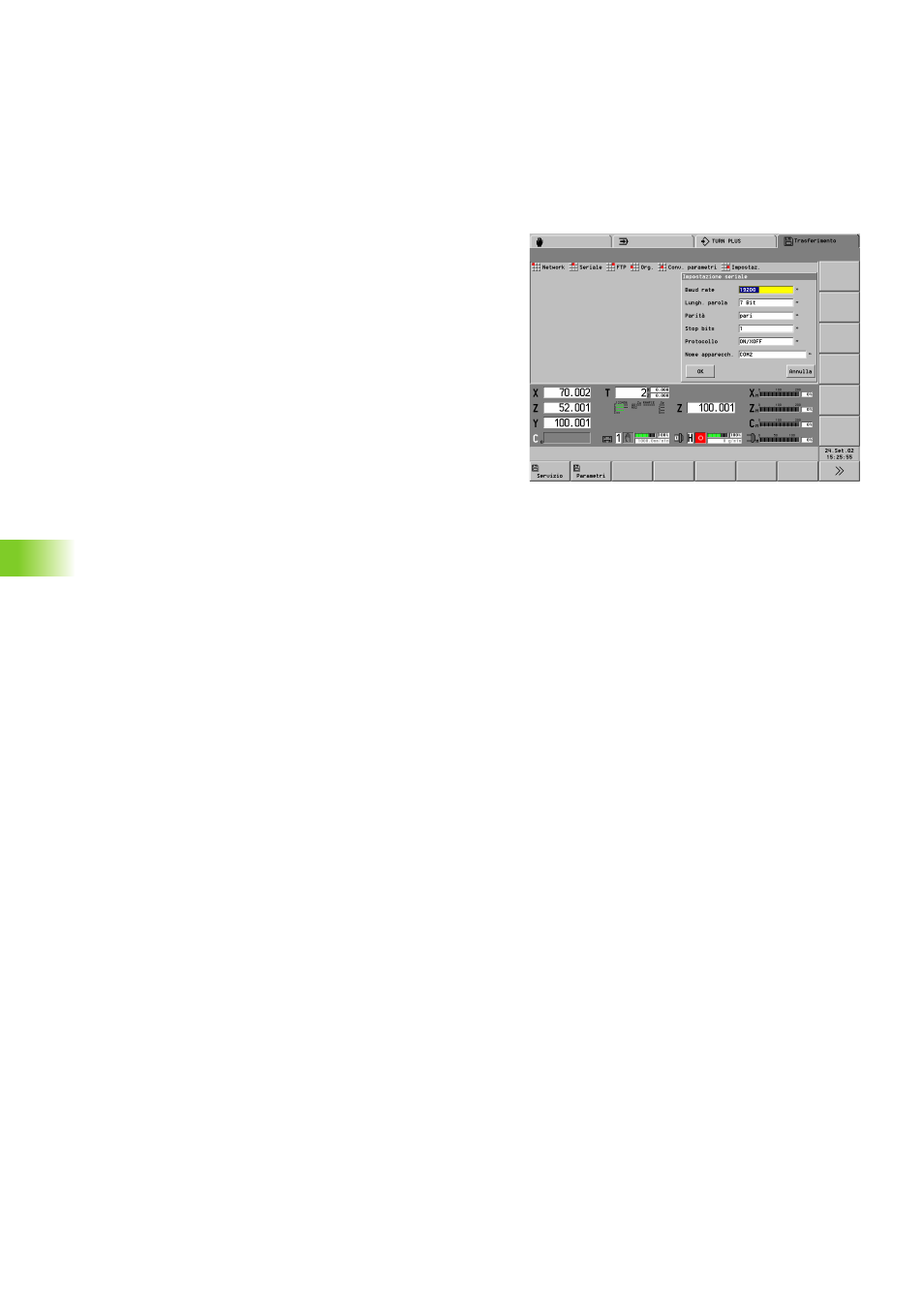

Trasferimento. Il CNC PILOT apre la finestra di dialogo
"Impostazione seriale"
U Immettere i parametri dell'interfaccia seriale.
Impostare i parametri d'interfaccia in corrispondenza con la stazione
remota.
„ Baudrate (in bit per secondo): il baudrate viene impostato in modo
corrispondente alle circostanze locali (lunghezza dei cavi, disturbi,
ecc.). Un baudrate alto ha il vantaggio di un trasferimento veloce dei
dati ma è più soggetto ai disturbi di un baudrate basso.
„ Lunghezza word: scegliere tra 7 o 8 bit per carattere.
„ Parità: impostare parità pari/dispari, il CNC PILOT completa il bit di
parità in modo che venga trasferito sempre un numero pari/dispari
di bit "settati" per carattere. La parità può essere controllata sulla
stazione remota. Impostare "nessuna parità", i caratteri vengono
trasmessi così come sono memorizzati. Il bit di parità viene
trasmesso in aggiunta al numero di bit impostato nella lunghezza
word.
„ Bit di stop: scegliere tra 1, 1 1/2 e 2 bit di stop.
„ Protocollo
„ Hardware (hardware handshake): il ricevente comunica al
trasmettitore tramite i "segnali RTS/CTS" che non è
temporaneamente possibile ricevere alcun dato. L'hardware
handshake presuppone che i segnali RTS/CTS siano cablati nel
cavo di trasmissione.
„ XON/XOFF (software handshake): il ricevente trasmette "XOFF",
quando non può temporaneamente ricevere alcun dato. Con
"XON" segnala che può ricevere altri dati. Il software handshake
non necessita di alcun "segnale RTS/CTS" nel cavo di
trasmissione.
„ ON/XOFF (software handshake): il ricevente trasmette "XON"
all'inizio della trasmissione dati per comunicare che è pronto a
ricevere. Il ricevente trasmette "XOFF", quando non può
temporaneamente ricevere alcun dato. Con "XON" segnala che
può ricevere altri dati. Il software handshake non necessita di
alcun "segnale RTS/CTS" nel cavo di trasmissione.
„ Nome porte: COM1/2 identifica l'interfaccia V.24/RS-232-C
