6.8 Pr
ofili asse C
Superficie frontale o posteriore: scanalatura
lineare
La funzione definisce una scanalatura lineare sulla superficie frontale/
posteriore.

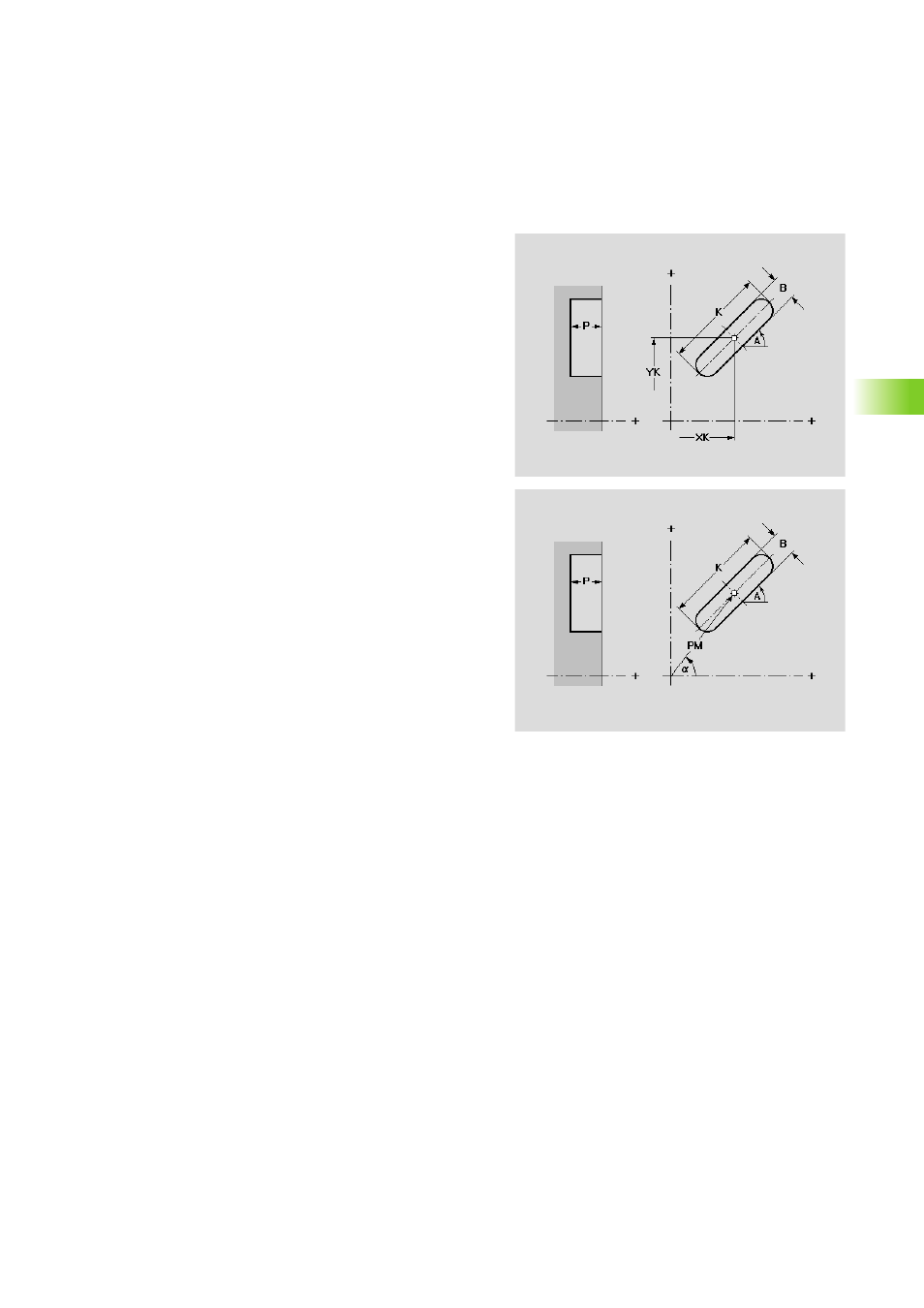

Parametri
XK
Centro in coordinate cartesiane
YK
Centro in coordinate cartesiane
a
Centro in coordinate polari (riferimento angolo: asse XK
positivo)
PM
Centro in coordinate polari
A
Angolo asse longitudinale della scanalatura (riferimento: asse XK)
K
Lunghezza scanalatura
B
Larghezza scanalatura
P
Profondità della figura
