346
4.39 La
v
o
ra
zione completa
Lavorazione completa con contromandrino
G30: il programma Expert attiva il ribaltamento dell'asse Z e la
conversione degli archi di cerchio (G2, G3, ..). La conversione degli
archi di cerchio è necessaria per la tornitura e la lavorazione con l'asse
C.
G121: il programma Expert sposta il profilo e ribalta il sistema di
coordinate (asse Z). Un'ulteriore programmazione dell'istruzione G121
non è di norma necessaria per la lavorazione della superficie posteriore
(2º serraggio).

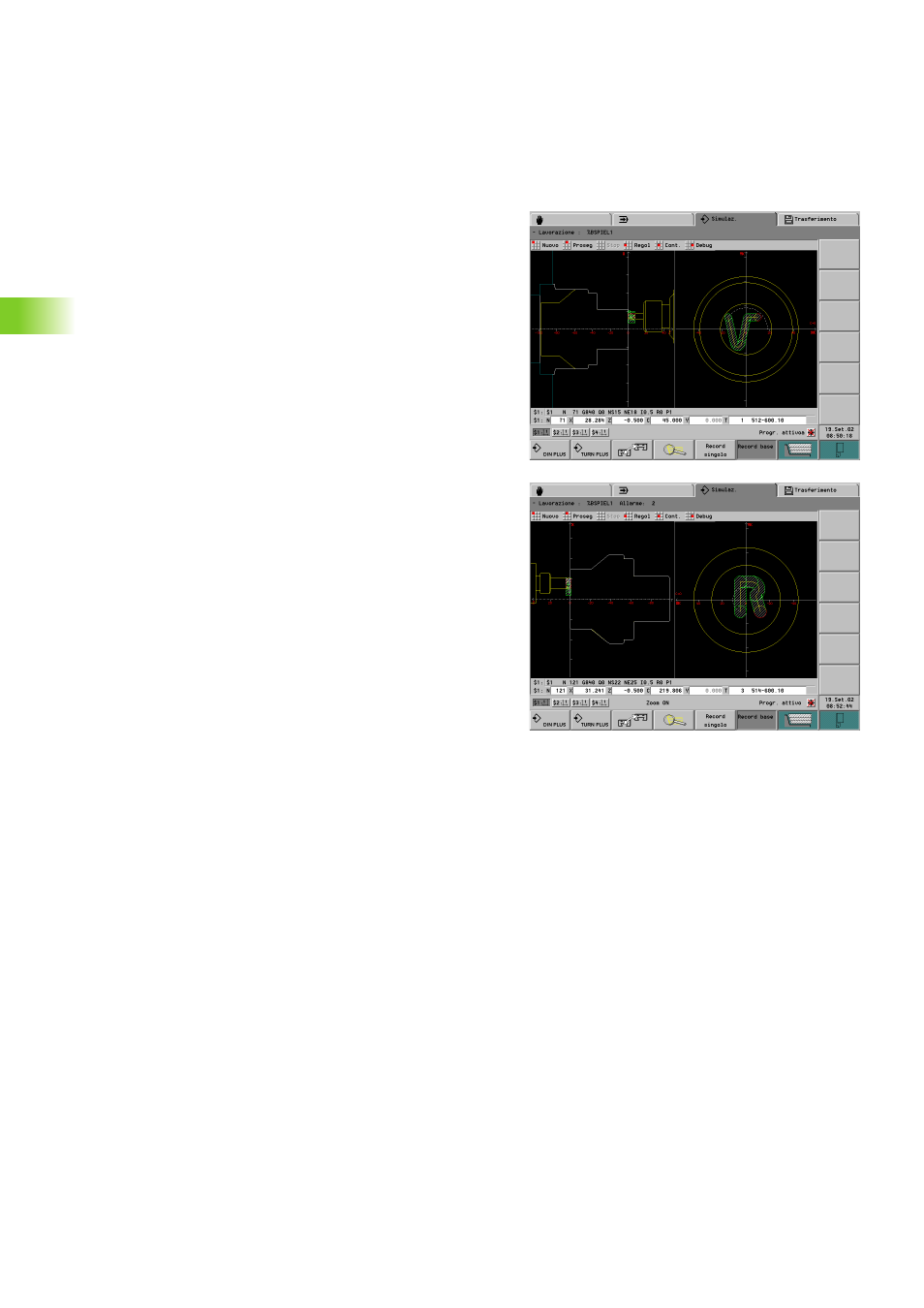

Esempio: il pezzo viene lavorato sulla superficie frontale, mediante il
programma Expert viene trasferito sul contromandrino e quindi
lavorato sulla superficie posteriore (vedere figure).
Il programma Expert ha i seguenti compiti:
„ trasferire il pezzo al contromandrino con sincronia angolare
„ ribaltare i percorsi per l'asse Z
„ attivare elenchi di conversione
„ ribaltare la descrizione del profilo e spostarla per il 2º serraggio
Il ribaltamento/la conversione per la lavorazione della superficie
posteriore (programma Expert) viene disattivata alla fine del
programma con l'istruzione G30.
