442

6.8 Pr

ofili asse C

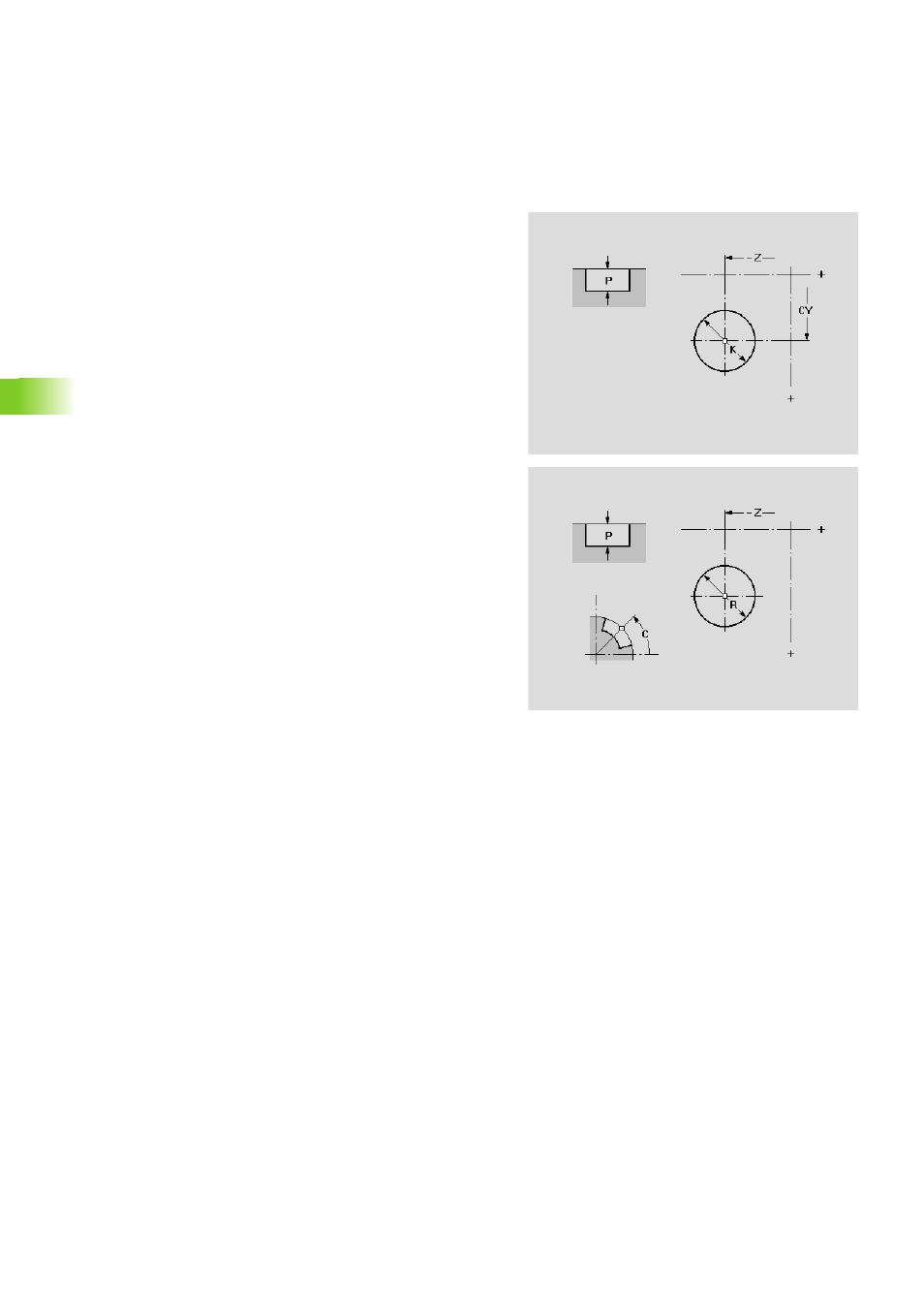

Superficie cilindrica: cerchio (cerchio completo)

La funzione definisce un cerchio completo sulla superficie cilindrica.

Parametri

Z

Centro della figura

CY

Centro della figura – angolo come "quota elemento lineare"

C

Centro della figura – angolo

R

Raggio

K

Diametro del cerchio

P

Profondità della figura
