Impiego come ciclo a 4 assi
„ Diametro uguale: le due slitte partono contemporaneamente.
„ Diametri diversi:
„ La "slitta condotta" parte, se la slitta che conduce ha raggiunto
l'"anticipo B". Questa sincronizzazione avviene a ogni passata.
„ Ogni slitta accosta alla profondità di taglio definita.
„ Con un numero dispari di slitte la "slitta che conduce" esegue
l'ultima passata.
„ Con "velocità di taglio costante" la velocità di taglio dipende dalla
slitta che conduce.
„ L'utensile che conduce attende con il movimento di ritorno
l'utensile successivo.

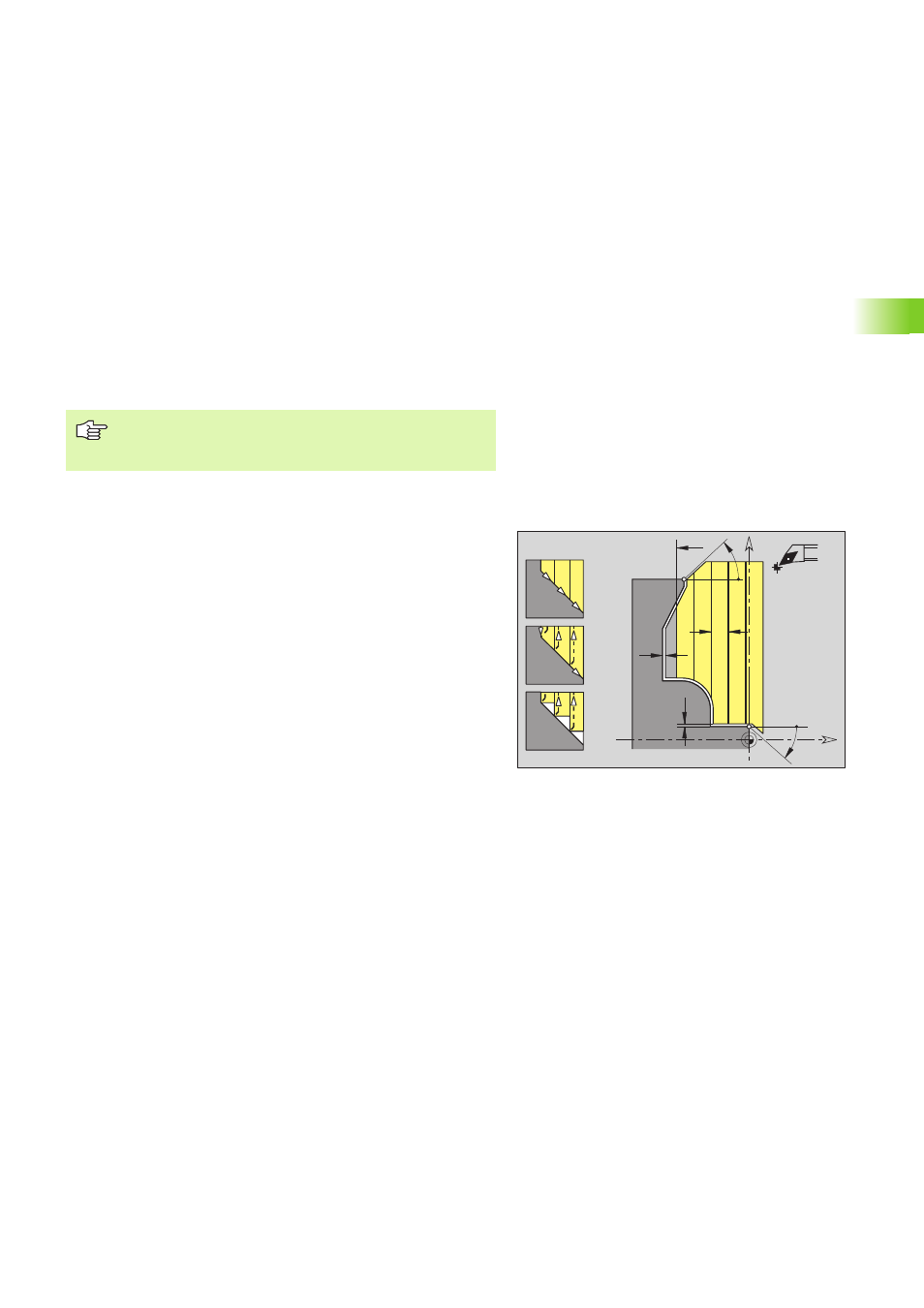

Sgrossatura radiale G820
L'istruzione G820 lavora l'area del profilo descritta da "NS, NE" da "NS
a NE". Se necessario, è possibile suddividere la superficie di
lavorazione in diverse aree (esempio: nel profilo con avallamenti).
Nei cicli con 4 assi prestare attenzione agli utensili identici
(tipo di utensile, raggio del tagliente, angolo del tagliente,
ecc.).
0
2
H
1
X Z
A
–W
P
K
Z
I Ø
Parametri
NS Numero di blocco iniziale (inizio della sezione del profilo)
NE Numero di blocco finale (fine della sezione del profilo)
„ NE non programmato: l'elemento del profilo NS viene
lavorato nella direzione di definizione del profilo.
„ NS=NE programmato: l'elemento del profilo NS viene
lavorato in senso contrario alla direzione di definizione del
profilo.
P Accostamento massimo
I Sovrametallo in direzione X (quota diametrale) – (default: 0)
K Sovrametallo in direzione Z (default: 0)
E Comportamento in entrata
„ E=0: senza lavorazione dei profili discendenti
„ E>0: avanzamento in entrata
„ Nessun inserimento: riduzione avanzamento in funzione
dell'angolo di entrata – al massimo 50%
X Limitazione di taglio in direzione X (quota diametrale) –
(default: nessuna limitazione di taglio)
Z Limitazione di taglio in direzione Z (default: nessuna
limitazione di taglio)
