HEIDENHAIN CNC Pilot 4290 V7.1 - Manuale (Pagina 186)

186
4.1
1
Pr
ofili della superficie cilindr
ica

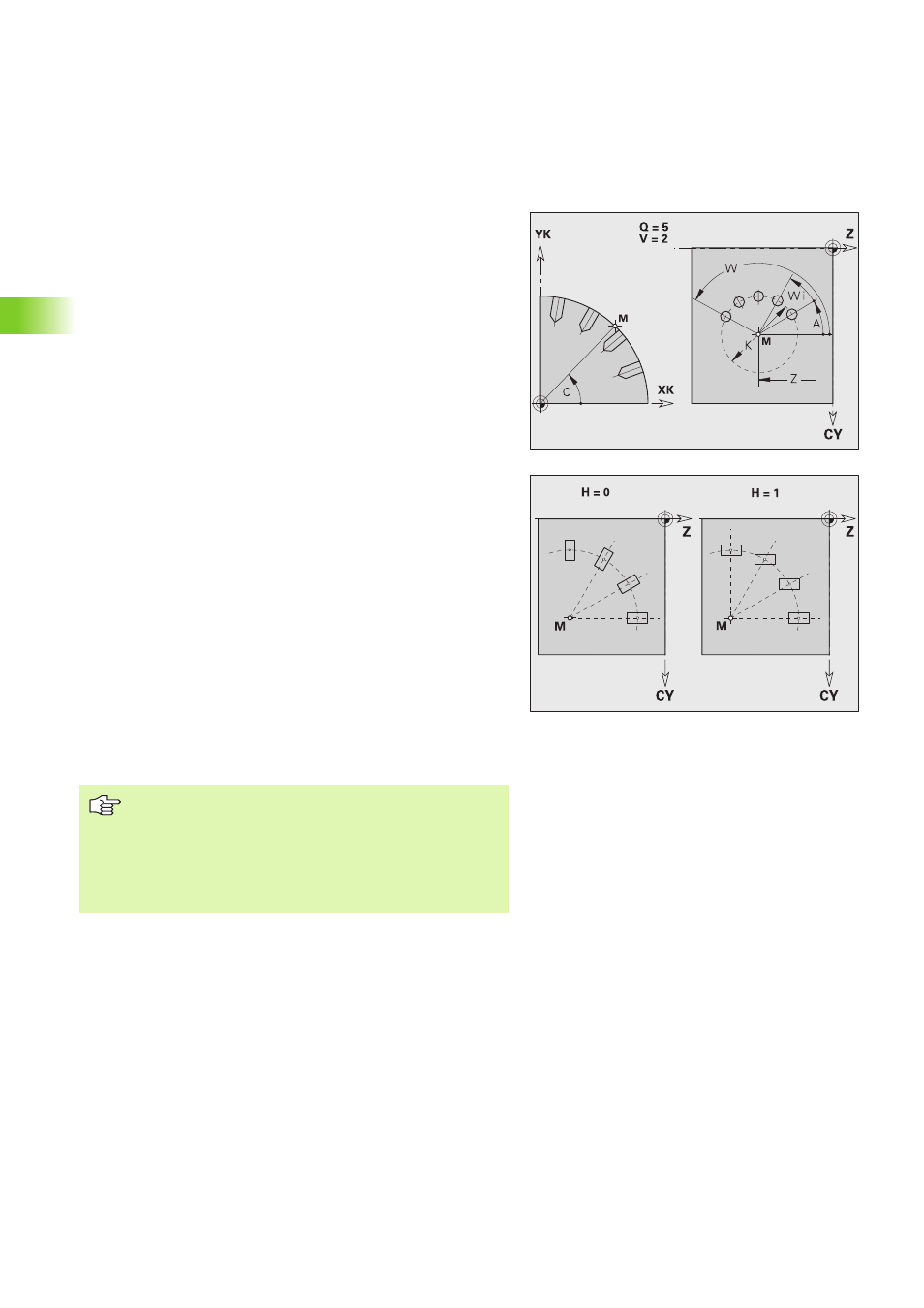

Sagoma circolare superficie cilindrica G412-Geo
L'istruzione G412 definisce una sagoma circolare di fori o di figure sulla
superficie cilindrica. G412 agisce sul foro o la figura definiti nel blocco
successivo (G310..315, G317).
Parametri
Q Numero di figure
K Diametro sagoma
A Angolo iniziale – Posizione prima figura; riferimento: asse Z
(default: 0°)
W Angolo finale – Posizione ultima figura; riferimento: asse Z
(default: 360°)
Wi Angolo tra figure
V Direzione – Orientamento (default: 0)
„ V=0, senza W: ripartizione su cerchio completo
„ V=0, con W: ripartizione su arco di cerchio più lungo
„ V=0, con Wi: il segno di Wi determina la direzione (Wi<0: in
senso orario)
„ V=1, con W: in senso orario
„ V=1, con Wi: in senso orario (il segno di Wi è irrilevante)
„ V=2, con W: in senso antiorario
„ V=2, con Wi: in senso antiorario (il segno di Wi è irrilevante)
Z Centro sagoma
C Centro sagoma (angolo)
H Posizione delle figure (default: 0)
„ H=0: posizione normale, le figure vengono ruotate intorno al
centro del cerchio (rotazione)
„ H=1: posizione originale, la posizione delle figure rimane
immutata rispetto al sistema di coordinate (traslazione)
„ Programmare il foro/la figura nel blocco successivo
senza centro. Eccezione scanalatura circolare: vedere
"Sagoma circolare con scanalature circolari" a
pagina 169.
„ Il ciclo di fresatura (sezione MACHINING) richiama il
foro/la figura nel blocco successivo, non la definizione
della sagoma.
