HEIDENHAIN CNC Pilot 4290 V7.1 - Manuale (Pagina 224)

224
4.20 Cicli di t
o
rn
it
ur
a r
if
e
ri
ti al pr
ofilo

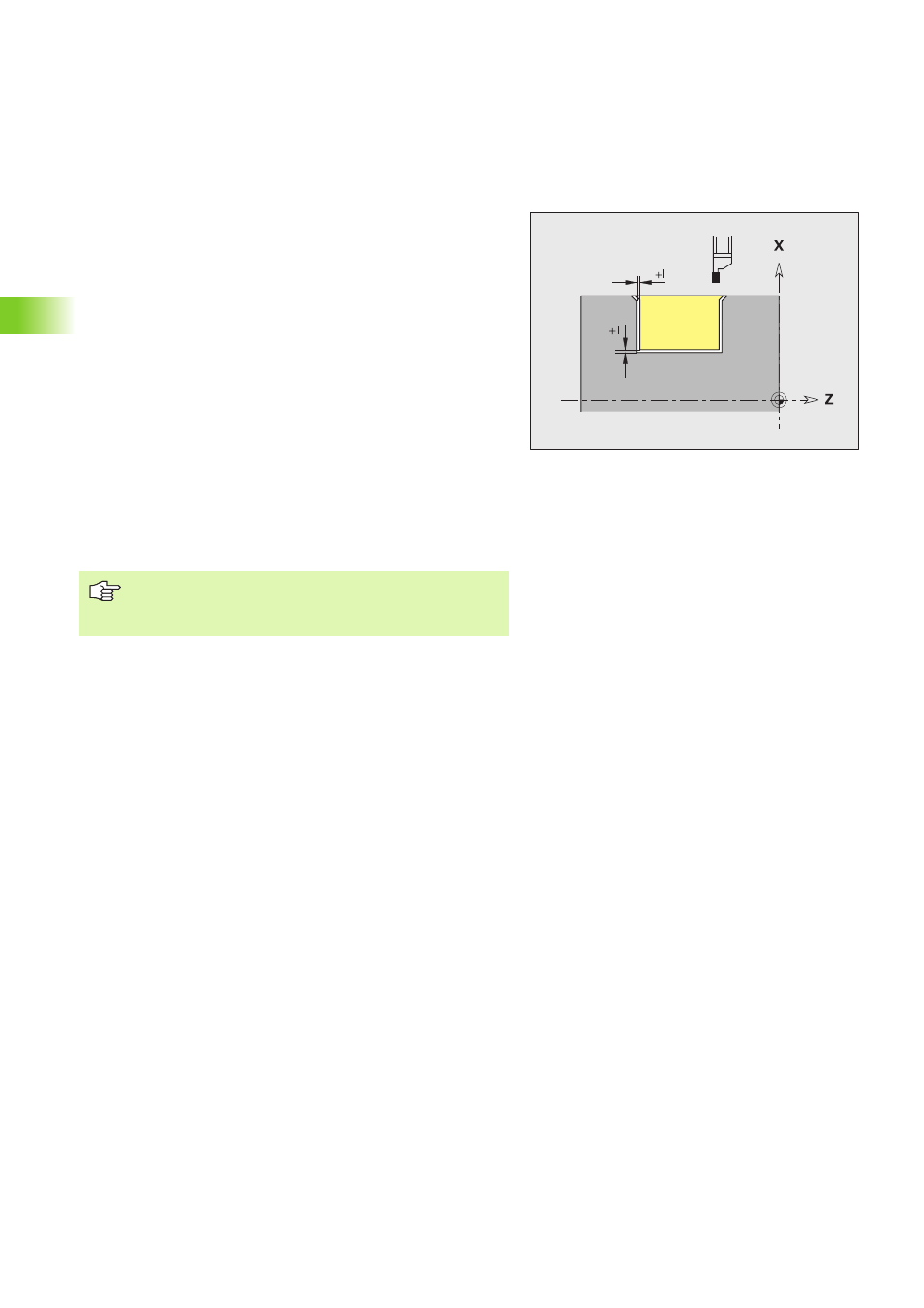

Ciclo gola G866
L'istruzione G866 realizza una gola definita con G22-Geo. In base alla
definizione dell'utensile il CNC PILOT riconosce se è presente una
lavorazione esterna o interna oppure una gola radiale o assiale.
Parametri
NS Numero di blocco (riferimento a G22-Geo)
I Sovrametallo per pretroncatura (default: 0)
„ I=0: la gola viene realizzata in una solo passo
„ I>0: nel primo passo viene eseguita la pretroncatura, nella
seconda la finitura
E Tempo di sosta (default: durata di un giro del mandrino)
„ con I=0: per ogni gola
„ con I>0: solo per finitura
Calcolo della configurazione di taglio:
Offset massimo = SBF * larghezza del tagliente
(SBF: vedere parametro di lavorazione 6)
„ La compensazione del raggio del tagliente viene
eseguita.
„ Non viene considerato un sovrametallo.
Esecuzione del ciclo
1 Calcolo della configurazione di taglio.
2 Accostamento dal punto di partenza per la prima passata.
„ Gola radiale: prima in direzione Z, poi X
„ Gola assiale: prima in direzione X, poi Z
3 Esecuzione gola (come indicato in "I").
4 Ritorno in rapido e accostamento per la successiva passata.
5 Con I=0: sosta per il tempo "E"
6 Ripetizione di 3...4, fino a lavorare la gola.
7 Con I>0: finitura del profilo
