6.12 Assegnazione di at
tr
ibuti
Attributo "Correzione additiva"
Con questo attributo si assegna una correzione additiva al profilo
completo, a un'area del profilo o a singoli elementi di profilo.
Il CNC PILOT gestisce 16 "correzioni additive" indipendenti
dall'utensile. In questo attributo si definisce il "numero della correzione
additiva". Il valore di correzione viene definito mediante parametro.
Assegnazione di "correzione additiva":
U Selezionare "Attributi > Avanzamento/Rugosità > Correzione
additiva" nel menu Pezzo finito
U Attivare il profilo completo, un'area del profilo o singoli elementi di
profilo (vedere "Attivazioni" a pagina 450)
U TURN PLUS apre la finestra di dialogo "Correzione additiva".
U Definire il numero della correzione additiva
Attributo di lavorazione "Misurazione"
L'attributo di lavorazione integra il programma Expert registrato nel
parametro di lavorazione 21 ("UP-MEAS01"). In questo modo si
organizza un taglio di misurazione ad ogni n pezzi.
Assegnazione di attributo di lavorazione "Misurazione":
U Selezionare "Attributi > Attributo di lavorazione > Misurazione" nel
menu Pezzo finito
U Attivare l'elemento di profilo. TURN PLUS apre la finestra di dialogo
"Taglio di misurazione".
U Definire i parametri del programma Expert
Parametri
D9xx Offset, numero della correzione additiva (1..16)
Parametri

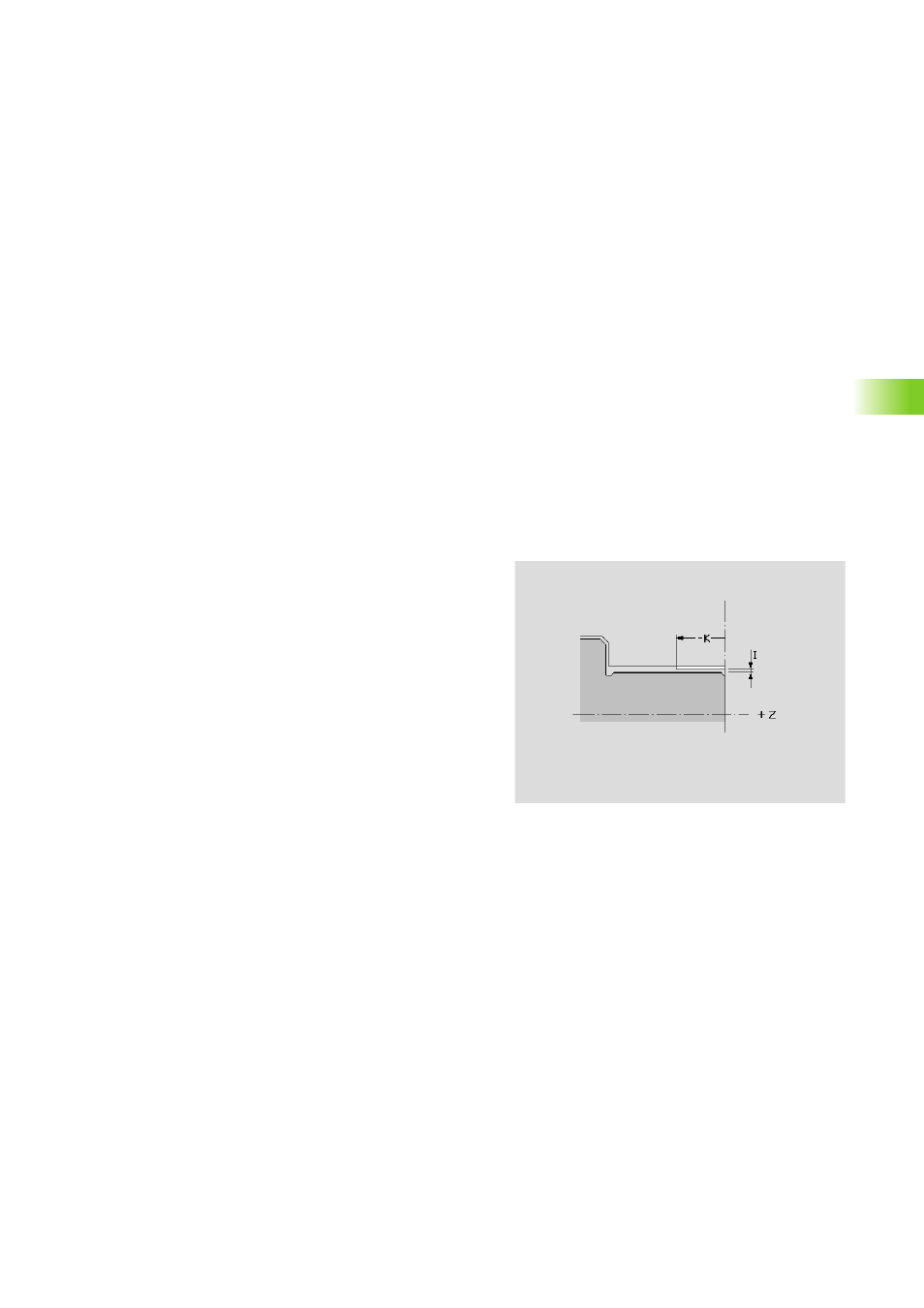

I Sovrametallo per taglio di misurazione
K Lunghezza per taglio di misurazione
Q Contatore di cicli di misurazione, viene misurato ogni n pezzi
