HEIDENHAIN CNC PILOT 4290
431
6.8 Pr
ofili asse C

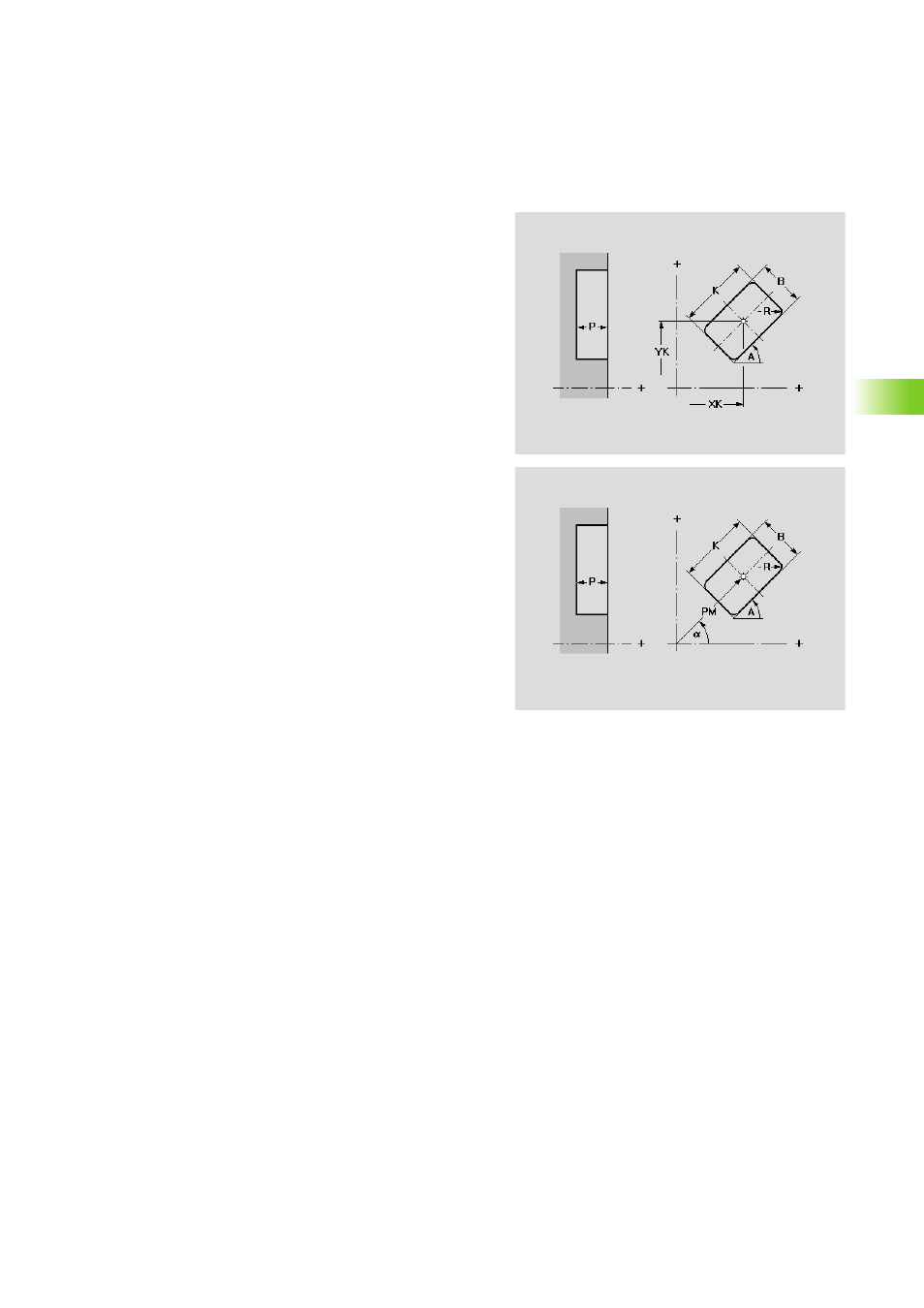

Superficie frontale o posteriore: rettangolo
La funzione definisce un rettangolo sulla superficie frontale/posteriore.
Parametri
XK
Centro in coordinate cartesiane
YK
Centro in coordinate cartesiane
a
Centro in coordinate polari (riferimento angolo: asse XK
positivo)
PM
Centro in coordinate polari
A
Angolo con l'asse longitudinale del rettangolo (riferimento:
asse XK)
K
Lunghezza del rettangolo
B
Larghezza del rettangolo
R
Smusso/Arrotondamento
larghezza smusso
raggio di arrotondamento
P
Profondità della figura
