5.1 Il modo operativo Simulazione

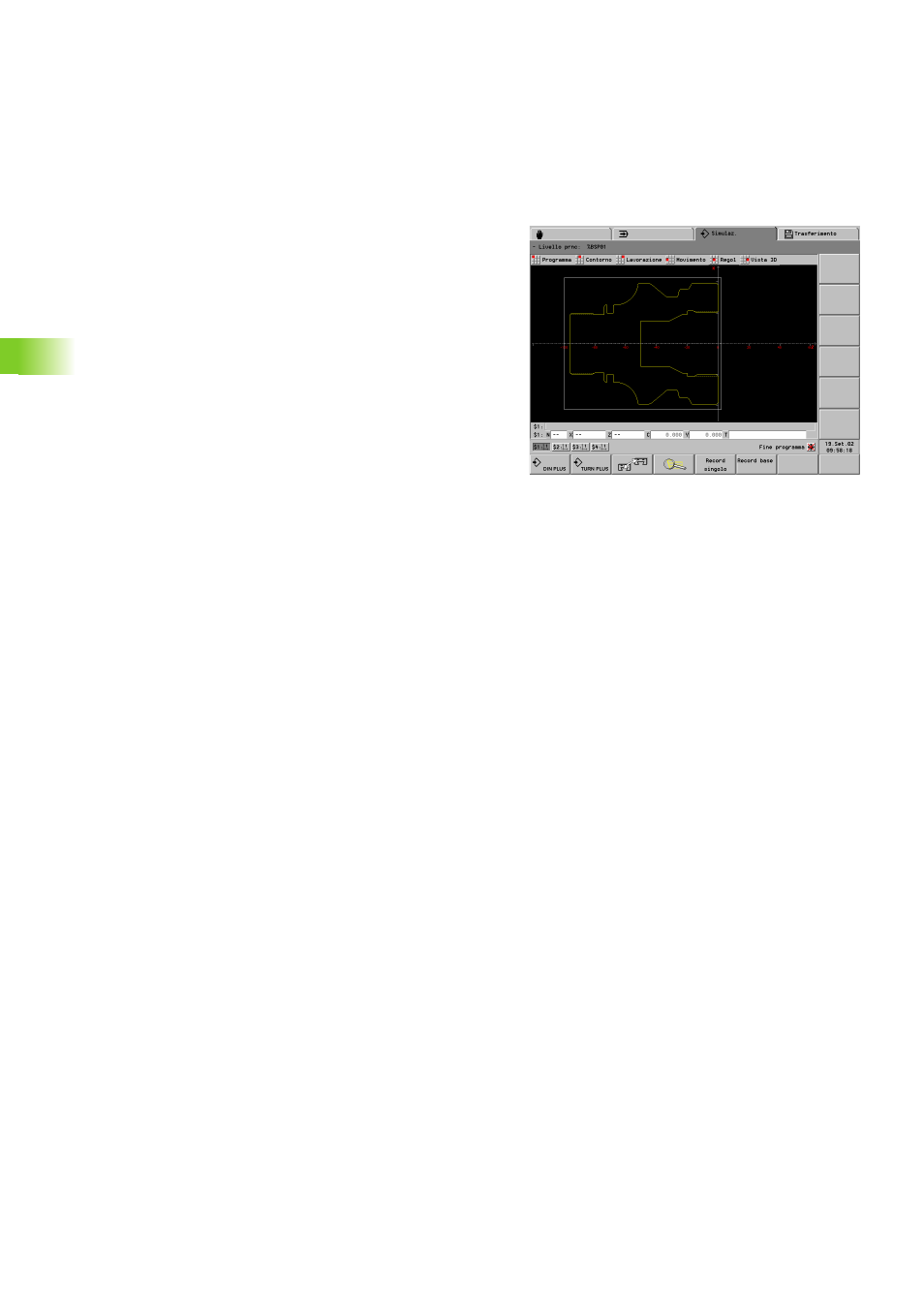

La "simulazione" rappresenta graficamente profili programmati,
spostamenti e processi di truciolatura. Il CNC PILOT rappresenta in
scala corretta spazio di lavoro, utensili e dispositivi di serraggio.
Le lavorazioni con l'asse C vengono controllate nelle finestre
aggiuntive (finestra superficie frontale/cilindrica e vista laterale).
In caso di programmi NC complessi con diramazioni, calcoli di variabili,
eventi esterni, ecc., gli inserimenti e gli eventi vengono simulati e in
questo modo si possono testare tutti i rami del programma.
Il CNC PILOT supporta il test del programma per torni con più slitte e
la lavorazione fino a quattro pezzi in uno spazio di lavoro.
Durante la simulazione il CNC PILOT calcola i tempi attivi e passivi
per ciascun utensile.
L'analisi del punto di sincronia fornisce un supporto nell'analisi e
ottimizzazione di programmi NC per più slitte.
Funzioni del modo operativo Simulazione:
„ Simulazione profilo: rappresentazione di profili programmati
(vedere "Simulazione del profilo" a pagina 374)
„ Simulazione di lavorazione: controllo del processo di truciolatura
(vedere "Simulazione di lavorazione" a pagina 376)
„ Simulazione di movimento: rappresentazione della lavorazione "in
tempo reale" con riproduzione permanente del profilo (vedere
"Simulazione di movimento" a pagina 380)
„ Vista 3D: rappresentazione 3D del profilo di tornitura (vedere "Vista
3D" a pagina 383)
„ Calcolo dei tempi: rappresentazione dei tempi attivi e passivi di
ciascun utensile impiegato (vedere "Calcolo dei tempi" a pagina 388)
„ Analisi del punto di sincronia: rappresentazione della lavorazione
del pezzo con più slitte. In questa viene rappresentato sia lo
svolgimento nel tempo, sia anche la dipendenza delle slitte tra loro
(vedere "Analisi del punto di sincronia" a pagina 388).
„ Funzioni di debugging: visualizzazione e simulazione di variabili ed
eventi (vedere "Funzioni di debugging" a pagina 384)
