Lavorazione completa con un mandrino
G30: di norma non è necessario
G121: il programma Expert ribalta il profilo. Un'ulteriore
programmazione dell'istruzione G121 non è di norma necessaria per la
lavorazione della superficie posteriore (2º serraggio).
Esempio: la lavorazione superficie frontale e superficie posteriore
avviene in un solo programma NC. Il pezzo viene lavorato sulla
superficie frontale, quindi viene girato manualmente.
Successivamente viene lavorata la superficie posteriore.
Il programma Expert ribalta e sposta il profilo per il 2º serraggio.

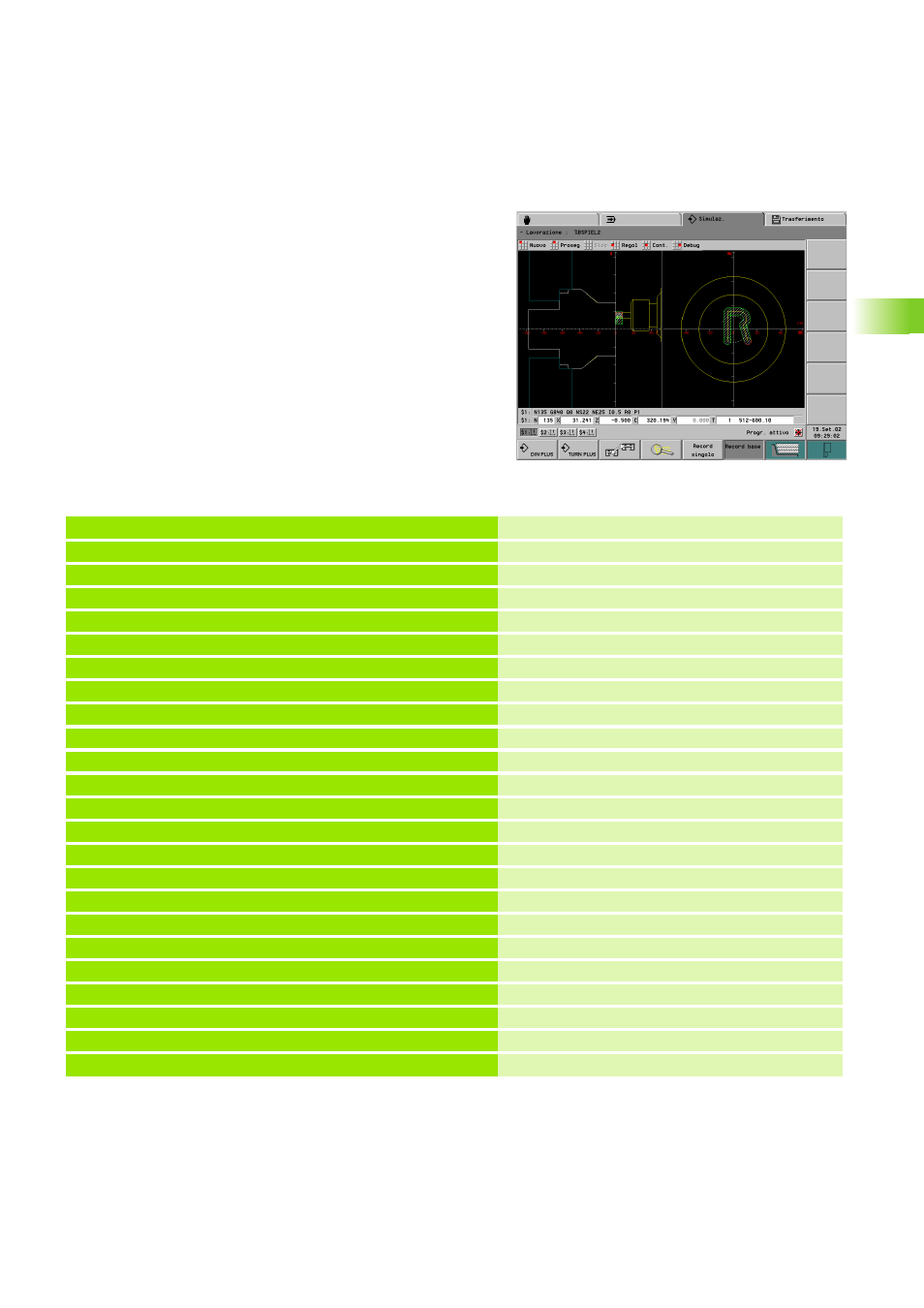

Lavorazione completa su macchina con un mandrino
HEADER [ INTESTAZIONE PROGRAMMA ]
#SLIDE $1 [ SLITTA ]
TURRET 1 [ TORRETTA 1 ]
T1 ID "512-600.10"
T2 ID "111-80-080.1"
T4 ID "121-55-040.1"
DISP. DI SERRAGGIO 1 [SPOSTAMENTO ORIGINE Z233]
H1 ID"3BACK"
H2 ID"KBA250-86" X100 Q4
BLANK [ PEZZO GREZZO ]
N1 G20 X100 Z100 K1
FINISHED [ PEZZO FINITO ]
. . .
FACE_C Z0 [ SUP. FRONT. ]
. . .
REAR_C Z-98 [ SUP. POST. ]
N20 G308 P-1
N21 G100 XK5 YK-10
N22 G101 YK15
N23 G101 XK-5
N24 G103 XK-8 YK3.8038 R6 I-5 B0
