6.7 Elementi di so
vr
apposizione
Sovrapposizione circolare
Il senso di rotazione in cui i profili di sovrapposizione vengono ordinati
corrisponde al senso di rotazione dell'elemento profilo di appoggio.
Softkey "Sovrapposizione circolare"
Angolo della prima posizione di
sovrapposizione
Angolo dell'ultima posizione di
sovrapposizione
Il "punto di riferimento" del profilo di sovrapposizione viene
posizionato sul "punto di sovrapposizione".
Parametri
X Punto di partenza, posizione del primo elemento di
sovrapposizione
Z Punto di partenza, posizione del primo elemento di
sovrapposizione
a Punto di partenza come angolo (riferimento: una linea che
corre parallela all'asse Z attraverso il centro dell'arco attivato)

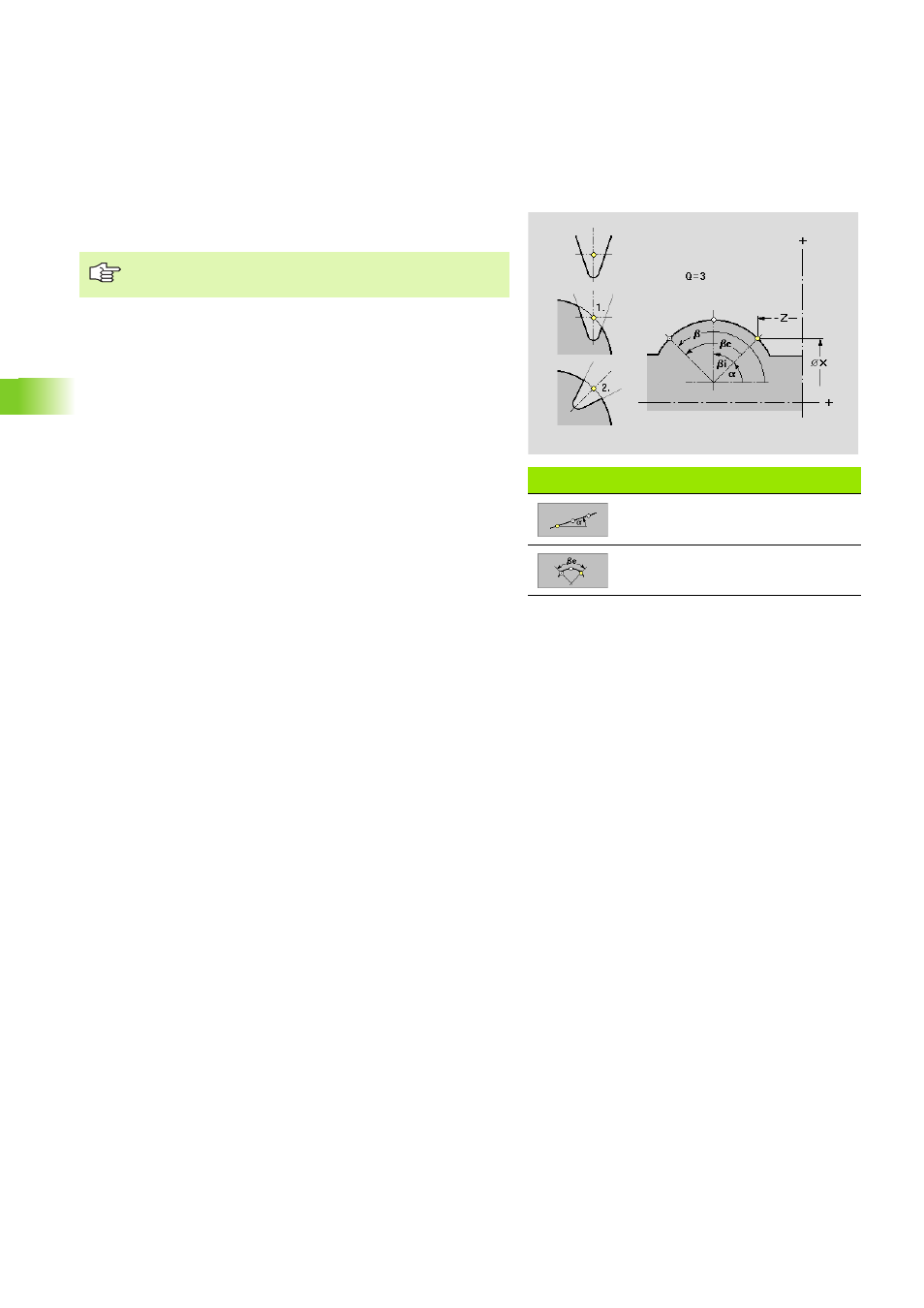

Posizione (vedere la grafica di supporto)
„ 1: posizione originale: inserisce il profilo di sovrapposizione
"originale" nel profilo di appoggio.
„ 2: posizione normale: ruota il profilo di sovrapposizione per
l'angolo di passo dell'elemento profilo di appoggio e poi lo
inserisce nel profilo di appoggio.
Q Numero degli elementi di sovrapposizione
b Punto finale, posizione dell'ultimo elemento di
sovrapposizione (riferimento: una linea che corre parallela
all'asse Z attraverso il centro dell'arco attivato)
be Angolo tra il primo e l'ultimo elemento di sovrapposizione
bi Angolo tra gli elementi di sovrapposizione
