HEIDENHAIN CNC PILOT 4290 231
4.21 Cicli di t
o
rn
it
ur
a semplici
4.21 Cicli di tornitura semplici
Fine ciclo G80
G80 chiude un ciclo di lavorazione.

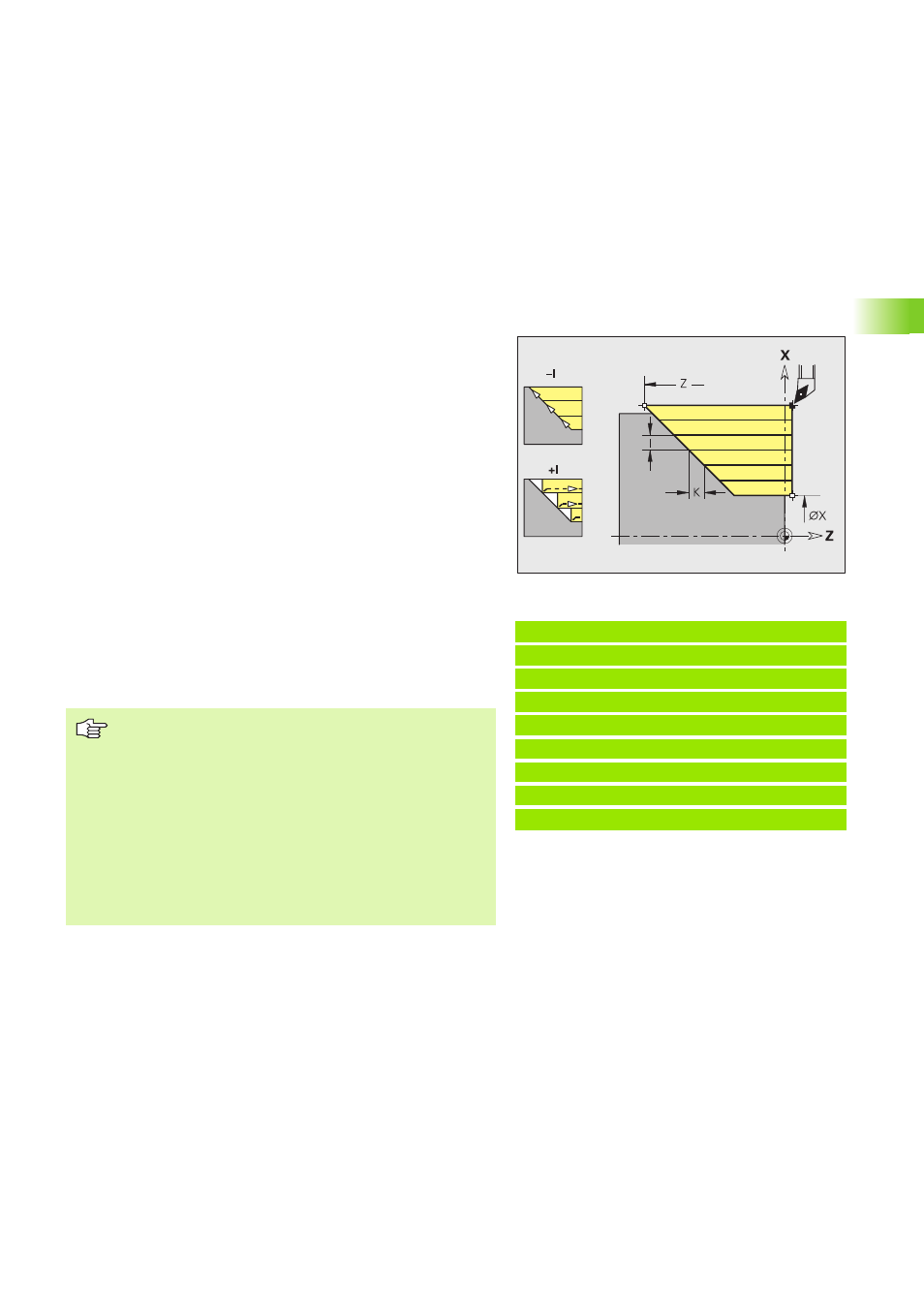

Tornitura assiale semplice G81
L'istruzione G81 sgrossa l'area del profilo definita dalla posizione
utensile attuale e da "X/Z". In presenza di un'inclinazione si definisce
l'angolo con I e K.
Il CNC PILOT riconosce una lavorazione esterna/interna in base alla
posizione del punto di arrivo. La configurazione di taglio viene
calcolata in modo tale da evitare una "passata di rettifica" e affinché
l'accostamento calcolato sia <= "I"
Esempio: G81
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G81 X100 Z-70 I4 K4 Q0
N4 G0 X100 Z2
N5 G81 X80 Z-60 I-4 K2 Q1
N6 G0 X80 Z2
N7 G81 X50 Z-45 I4 Q1
. . .
Parametri
X Punto di arrivo profilo (quota diametrale)
Z Punto di arrivo profilo
I Accostamento massimo in direzione X
„ I<0: con finitura profilo
„ I>0: senza finitura profilo
K Offset in direzione Z (default: 0)
Q Funzione G accostamento (default: 0)
„ 0: accostamento con G0 (rapido)
„ 1: accostamento con G1 (avanzamento)
„ Programmazione X, Z: assoluto, incrementale o
modale
„ La compensazione del raggio del tagliente non viene
eseguita.
„ Distanza di sicurezza dopo ogni passata: 1 mm
„ Un sovrametallo G57
„ viene considerato tenendo conto del segno (quindi
nelle lavorazioni interne non sono possibili i
sovrametalli)
„ rimane attivo alla fine del ciclo
„ Un sovrametallo G58 non viene considerato.
