HEIDENHAIN CNC PILOT 4290

469

6.1

1

Manipolazione di pr

ofili

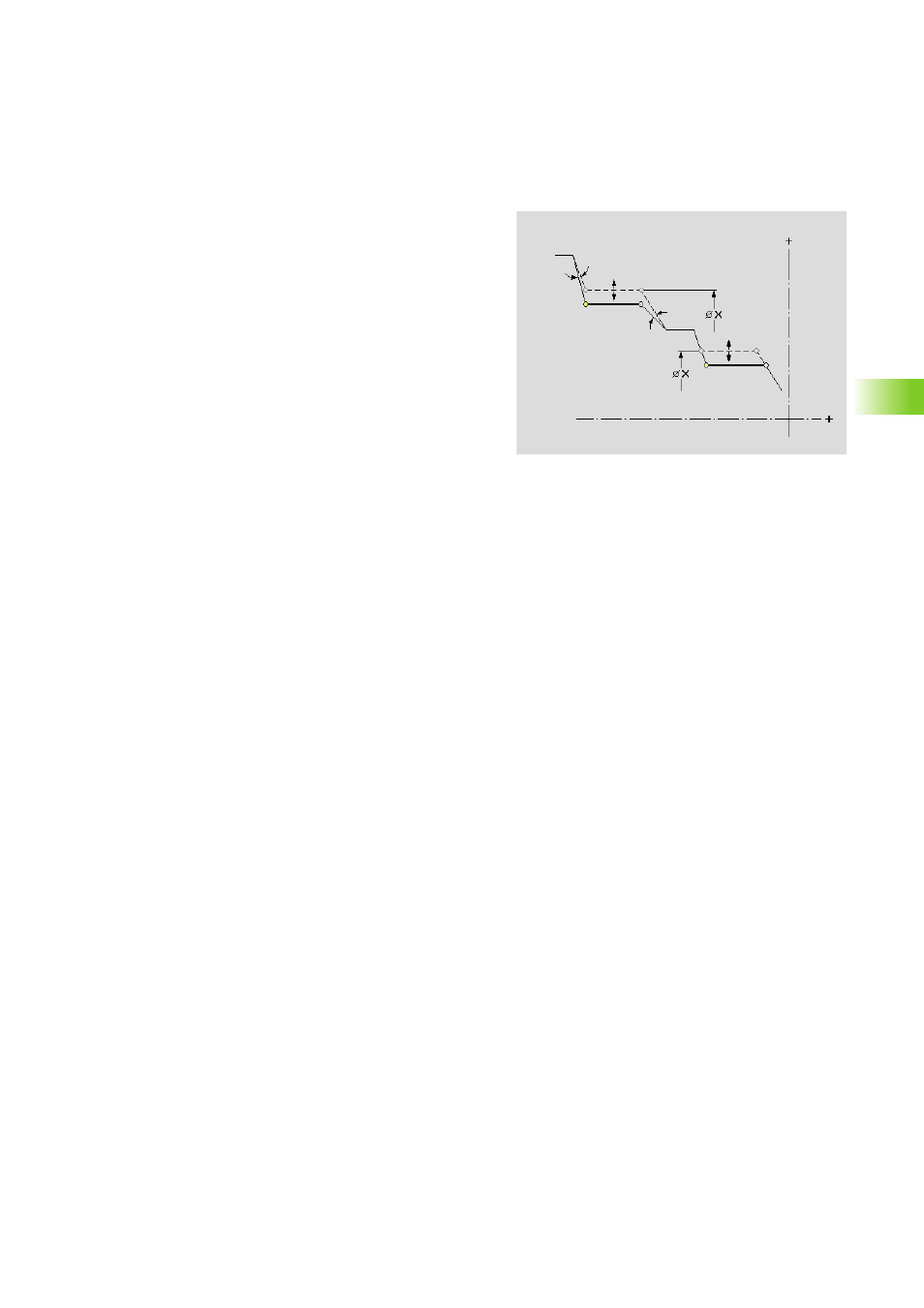

Rifinitura – Diametro di un elemento lineare

Con questa funzione si modifica il diametro di un elemento lineare
orizzontale. TURN PLUS ricalcola l'elemento manipolato e adatta la
posizione dell'elemento precedente/successivo.

Modifica diametro di un elemento lineare:

U

Selezionare "Manipolazione > Rifinitura > Diametro" nel menu Pezzo
finito.

U

Attivare l'elemento da modificare. TURN PLUS apre la finestra di
dialogo "Modifica diametro".

U

Immettere il nuovo diametro e impostare gli adattamenti rispetto
all'elemento precedente/successivo. TURN PLUS integra la
modifica e rappresenta il profilo manipolato. La modifica può essere
confermata (softkey "Conferma") o respinta (tasto ESC).

Trasformazioni – Informazioni generali

Le funzioni di trasformazione vengono impiegate per profili di tornitura,
profili della superficie frontale/posteriore e della superficie cilindrica.

„

Profilo di tornitura: il profilo nella "posizione originale" viene
cancellato e il profilo di tornitura completo viene "trasformato".

„

Profili della superficie frontale/posteriore, superficie cilindrica: si
sceglie se il profilo nella "posizione originale" viene cancellato o
copiato e "trasformato".

Parametri

D

nuovo diametro

Elemento precedente:

„

Con modifica dell'angolo rispetto all'elemento precedente

„

Senza modifica dell'angolo rispetto all'elemento precedente

Elemento successivo:

„

Con modifica dell'angolo rispetto all'elemento successivo

„

Senza modifica dell'angolo rispetto all'elemento successivo
