6.8 Pr
ofili asse C
Superficie frontale o posteriore: sagoma lineare
di fori o di figure

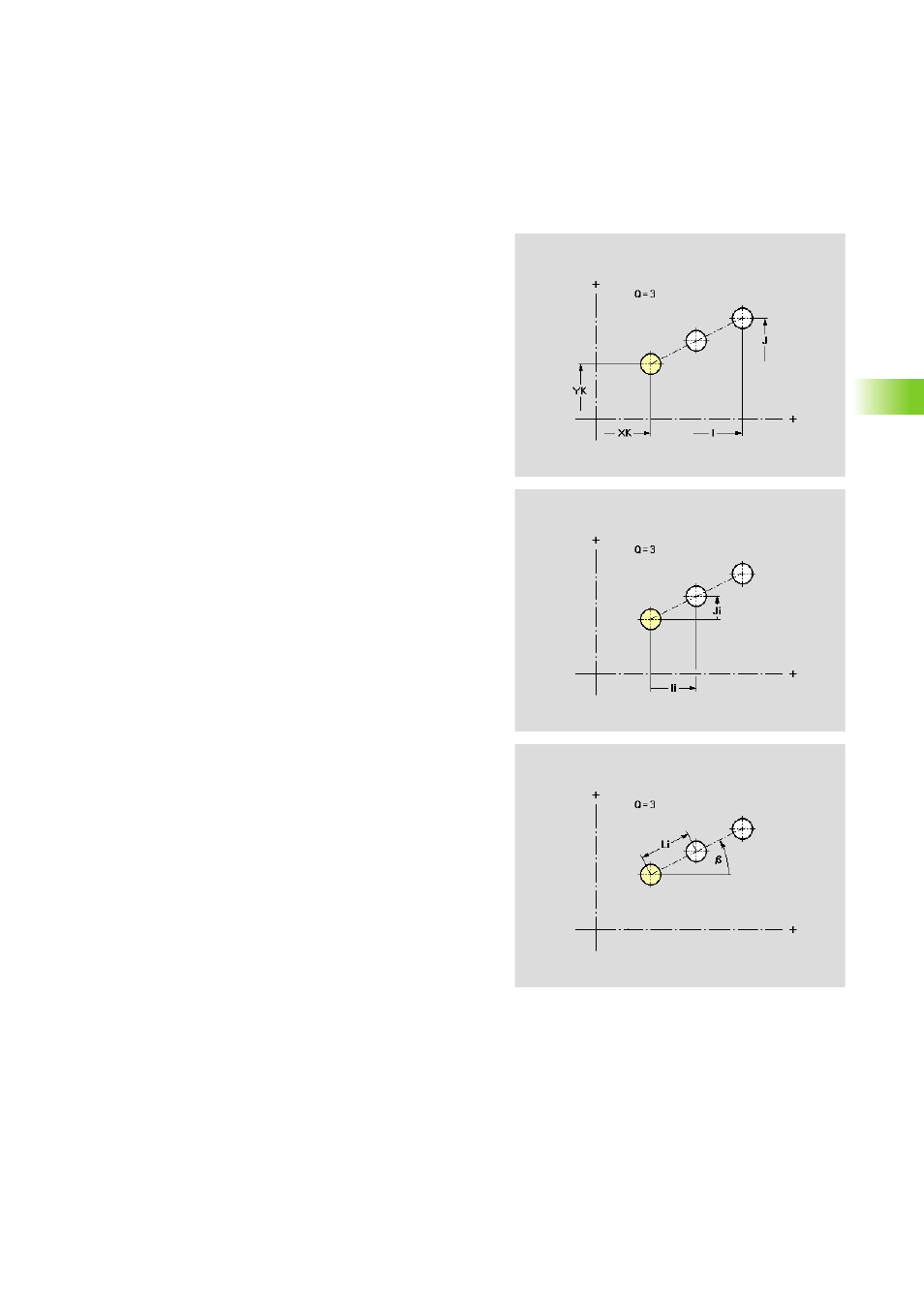

La funzione definisce una sagoma lineare di fori o di figure sulla
superficie frontale/posteriore.
Parametri
XK Punto iniziale sagoma in coordinate cartesiane
YK Punto iniziale sagoma in coordinate cartesiane
a Punto iniziale sagoma in coordinate polari (riferimento angolo:
asse XK positivo)
P Punto iniziale sagoma in coordinate polari
Q Numero di figure (default: 1)
I Punto finale sagoma in coordinate cartesiane
J Punto finale sagoma in coordinate cartesiane
Ii Distanza tra due figure in direzione XK
Ji Distanza tra due figure in direzione YK
b Angolo asse longitudinale della sagoma (riferimento: asse XK)
L Lunghezza totale sagoma
Li Distanza tra due figure (distanza di sagoma)
