4.7 Elementi g
e
ometr
ici del pr
ofilo di t
o
rn
it
ur
a

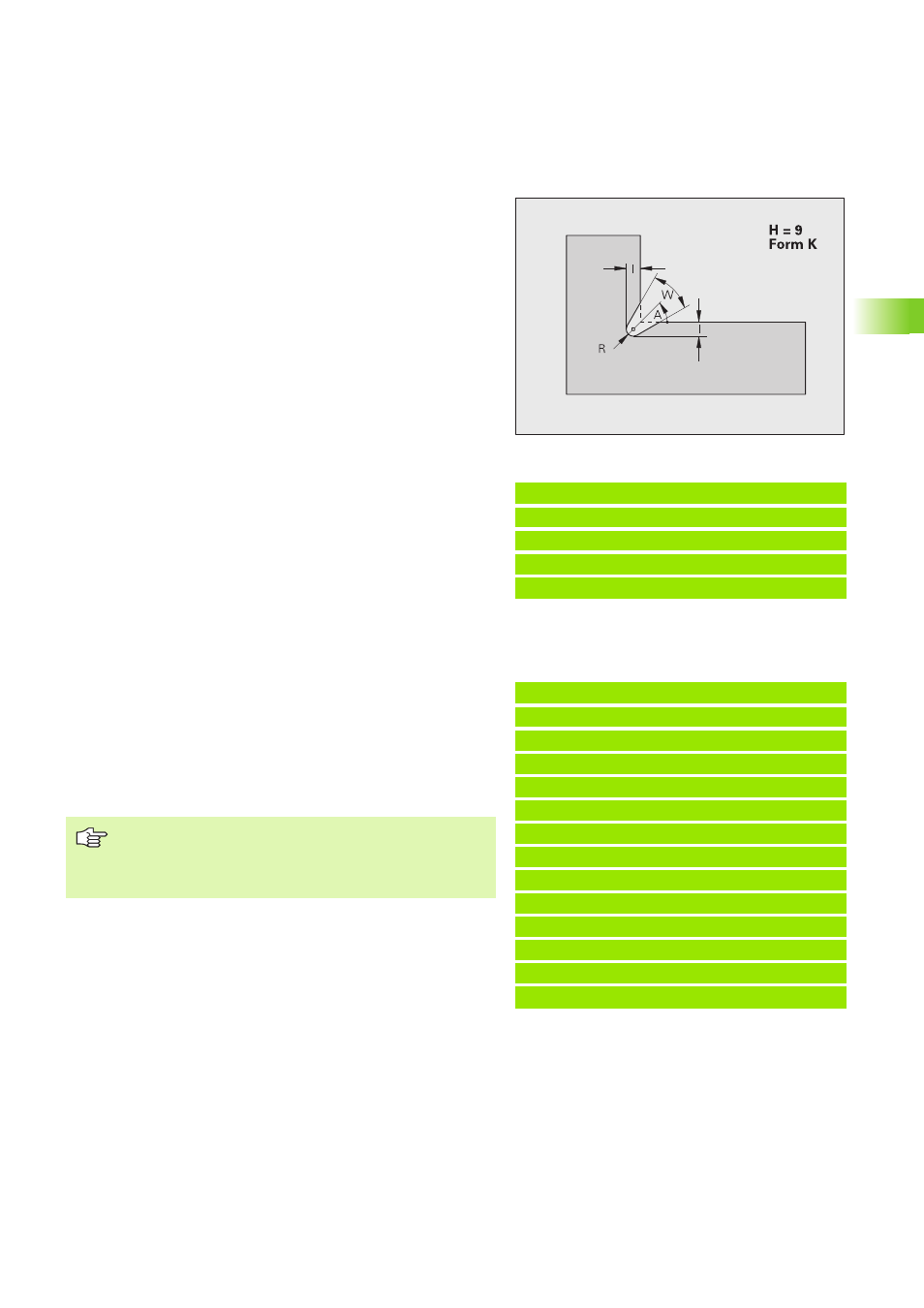

Scarico Forma K (H=9)
Filettatura (standard) G34–Geo
L'istruzione G34 definisce una filettatura esterna o interna semplice o
concatenata (filettatura fine metrica ISO DIN 13 riga 1). Il CNC PILOT
calcola tutti i valori necessari.
Si concatenano le filettature con la programmazione di più blocchi
G01/G34 in successione.
Esempio: Chiamata G25-Geo Forma K
. . .
N.. G1 Z-15 [Elemento assiale]
N.. G25 H9 I1 R0.8 W40 [Forma K]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H Scarico Forma K: H=9
I Profondità scarico
R Raggio scarico – Nessun inserimento: l'elemento circolare non
viene realizzato
W Angolo scarico
A Angolo rispetto all'asse longitudinale (default: 45°)
Esempio: G34
. . .
FINISHED [ PEZZO FINITO ]
N1 G0 X0 Z0
N2 G1 X20 B-2
N3 G1 Z-30
N4 G34 [Metrica ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 B-1.5
N7 G1 Z-40
N8 G34 F1.5 [Filettatura fine metrica ISO]
N9 G25 H7 I1.5 K4
N10 G1 X40
N11 G1 Z-60
. . .
Parametri
F Passo filettatura (default: passo da tabella standard)
„ Prima di G34 o in un blocco NC con G34 si programma
un elemento di profilo lineare come elemento di
riferimento.
„ Lavorare la filettatura con G31.
