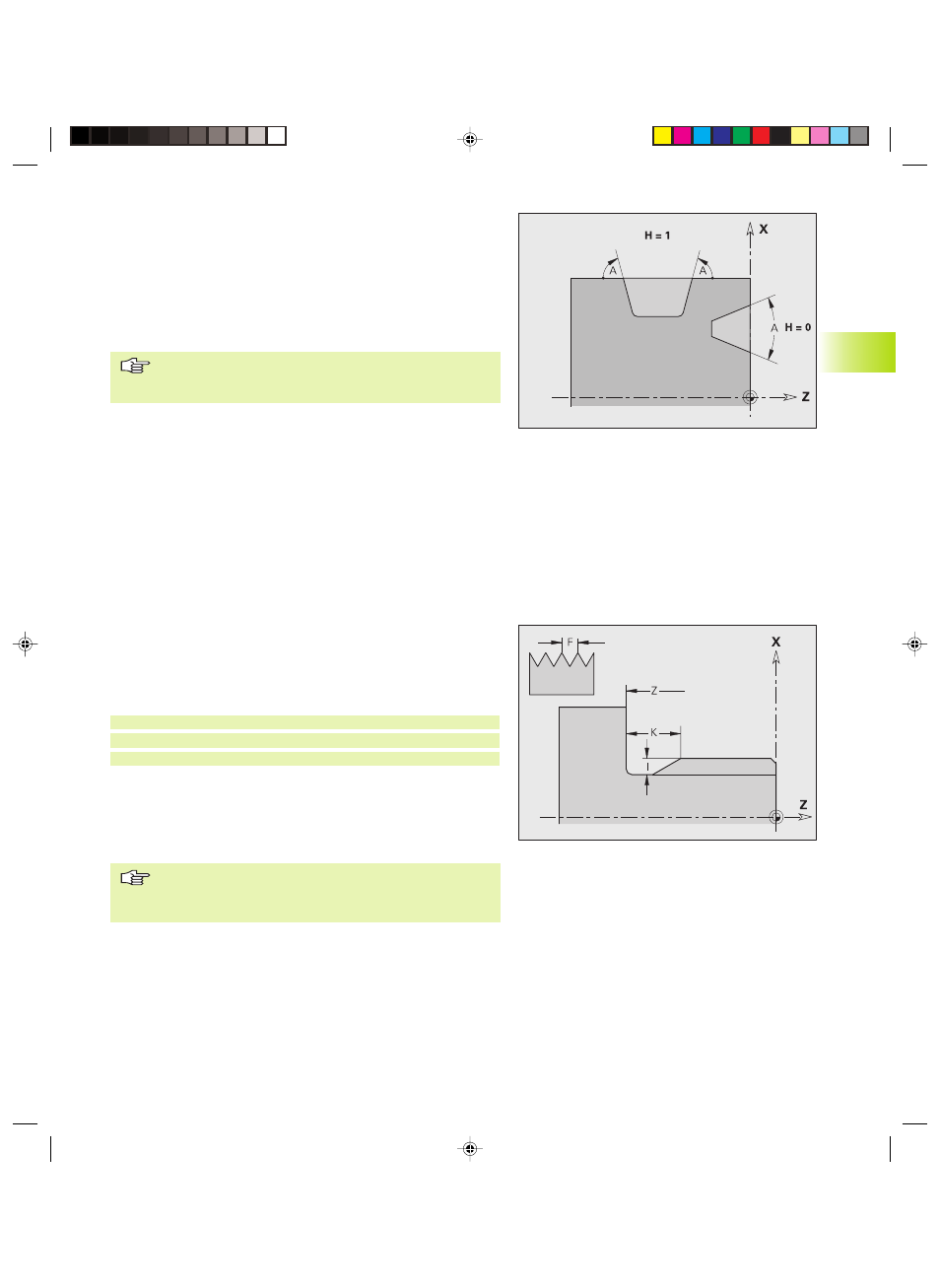

Gola o tornitura automatica
B: Raggio esterno/Smusso spigolo vicino a punto di partenza –
default: 0
■ B>0: raggio raccordo
■ B<0: larghezza smusso
P: Raggio esterno/Smusso spigolo lontano da punto di partenza –
default: 0
■ P>0: raggio raccordo
■ P<0: larghezza smusso
R: Raggio interno (in entrambi gli spigoli della gola) – default: 0
Il CNC PILOT riferisce la profondità della gola all'elemento
di riferimento. Il fondo della gola è parallelo all'elemento di
riferimento.
Filetto con scarico G24-Geo
Elemento base lineare con filetto assiale (filetto esterno o interno;
filetto fine metrico ISO DIN 13 parte 2, serie 1) e scarico filettato (DIN
76) adiacente.
Richiamo della macro profilo:
N..G1 X..Z..B.. /Punto iniziale filetto
N..G24 F..I..K..Z.. /Profilo filetto e scarico
N..G1 X.. /Elemento piano adiacente
Parametri
F:
Passo del filetto
I: Profondità scarico (quota raggio)
K: Larghezza scarico
Z: Punto finale scarico
■ Utilizzare l'istruzione G24 soltanto se il filetto viene
lavorato nella direzione di definizione del profilo.
■ Il filetto viene lavorato con l'istruzione G31.
