4 DIN PLUS 112
Movimento circolare G13
Movimento circolare
G2, G3 – Quota centro incrementale
G12, G13 – Quota centro assoluta
L'utensile si sposta con avanzamento circolare al ”Punto finale”.

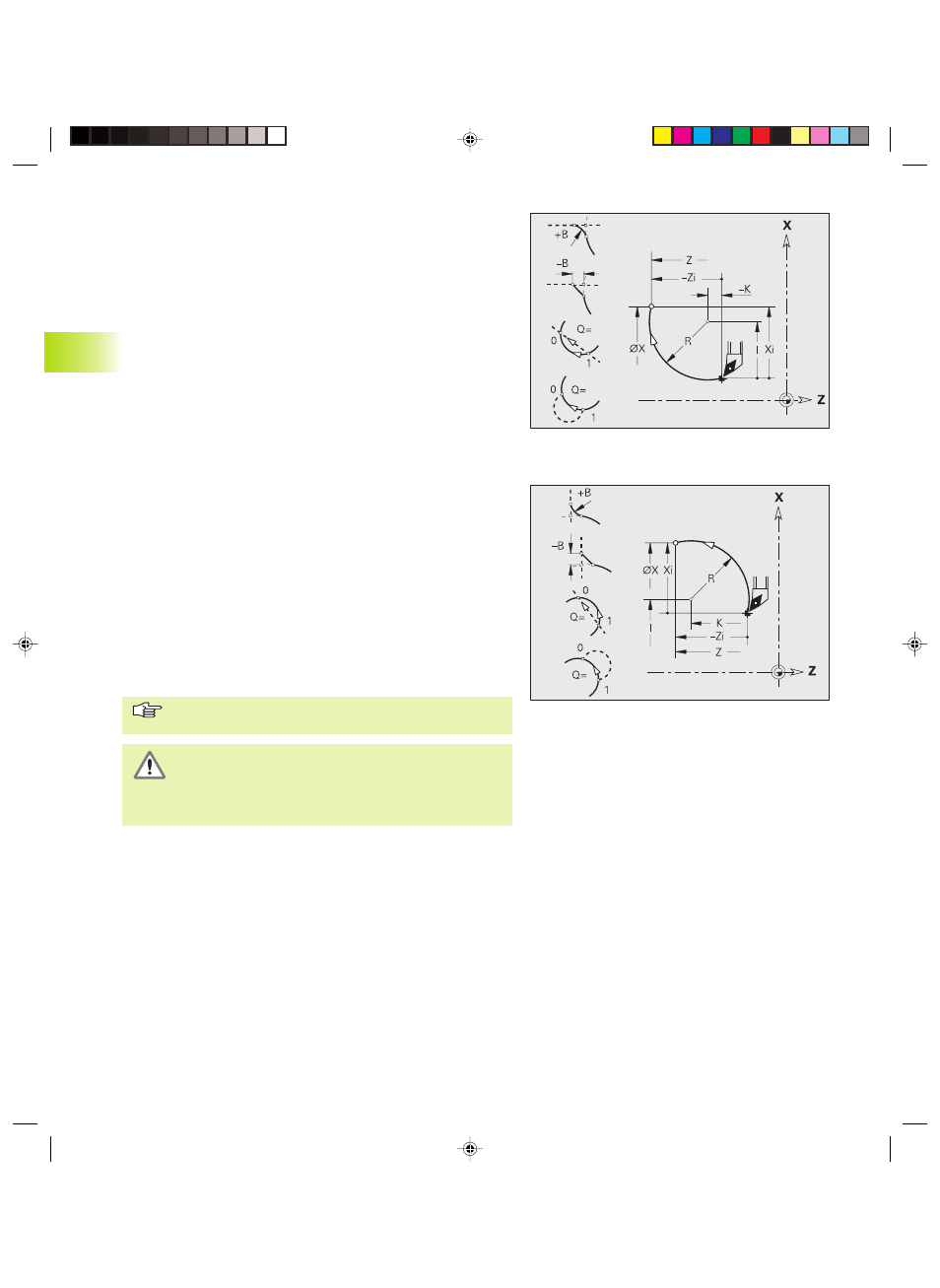

Senso di rotazione: vedi grafica ausiliaria
Parametri
X, Z: Diametro, lunghezza punto finale (X come quota diametro)
R: Raggio (0 < R <= 200 000 mm)
Q: Selezione punto di intersezione – default: Q=0. Punto finale se
l'arco interseca una retta o un arco.
■ Q=0: punto di intersezione lontano
■ Q=1: punto di intersezione vicino
B: Smusso/Arrotondamento – Passaggio al successivo elemento
del profilo. Programmare il punto finale teorico se si indica uno
smusso/arrotondamento.
■ B Nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio del raccordo
■ B<0: larghezza dello smusso
E: Fattore di avanzamento speciale per smusso/arrotondamento
(0 < E <= 1) – default: 1
(Avanzamento speciale = avanzamento attivo * E)
G2, G3 – Centro incrementale:
I, K: Centro (distanza punto di partenza – centro; I come quota
raggio)
G12, G13 – Centro assoluto:
I, K: Centro (I come quota raggio)
Con asse Y: vedi manuale utente ”CNC PILOT 4290 con asse Y”
Programmazione X, Z: assoluta, incrementale, modale
o ”?”
Attenzione Pericolo di collisione!
Se i parametri di indirizzo vengono calcolati con ”variabili
V”, viene eseguita soltanto una verifica limitata.
Assicurarsi che i valori delle variabili forniscano come
risultato un arco.
