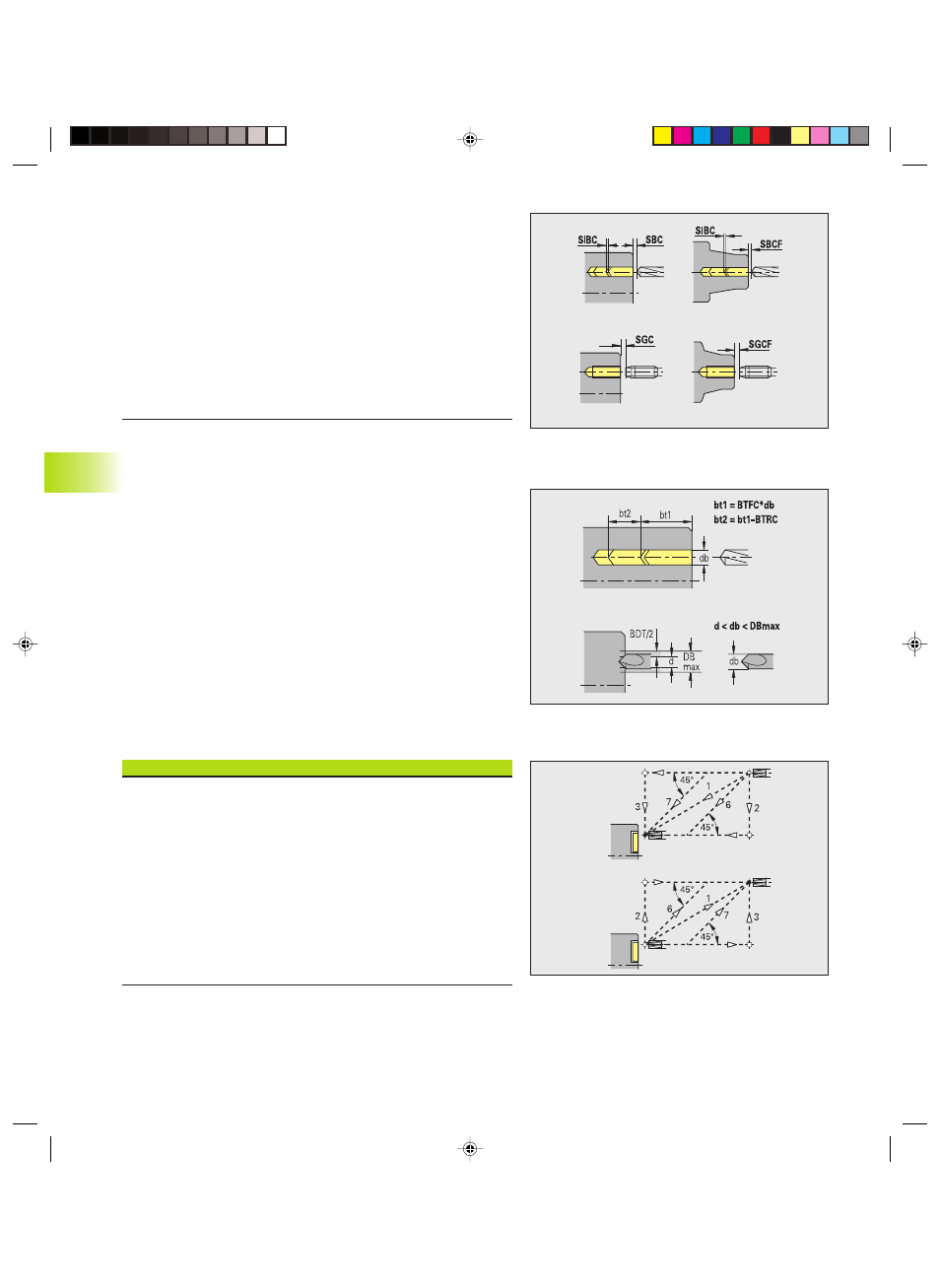

Foratura – Distanze di sicurezza
■ Distanza di sicurezza interna [SIBC] – per foratura profonda
(distanza di ritorno B con G74).
■ Utensili per forare motorizzati [SBC] – distanza di sicurezza su
superficie frontale e cilindrica per utensili motorizzati.
■ Utensili per forare non motorizzati [SBCF] – distanza di
sicurezza su superficie frontale e cilindrica per utensili non
motorizzati.
■ Utensili per maschiare motorizzati [SGC] – distanza di sicurezza
su superficie frontale e cilindrica per utensili motorizzati.
■ Utensili per maschiare non motorizzati [SGCF] – distanza di
sicurezza su superficie frontale e cilindrica per utensili non
motorizzati.
Foratura – Lavorazione
I parametri sono validi per la foratura con il ciclo di foratura profonda
(G74).
■ Fattore profondità foro [BTFC] – 1a profondità foro: bt1 = BTFC *
db (db: diametro punta)
■ Riduzione profondità foro [BTRC] – 2a profondità foro: bt2 = bt1 –
BTRC; le altre fasi di foratura vengono adeguatamente ridotte
■ Tolleranza diametro punta [BDT]– per la selezione di utensili per
forare (centratori, punte da centri, svasatori, punte a più diametri,
alesatori conici).
Diametro foro: DBmax = BDT + d (DBmax: diametro foro massimo)
Selezione utensile: DBmax > DB > d
10 – Fresatura
Fresatura - Avvicinamento e allontanamento
■ Avvicinamento superficie frontale [ANMS]
■ Avvicinamento superficie cilindrica [ANMM]
■ Allontanamento superficie frontale [ABMA]
■ Allontanamento superficie cilindrica [ABMM]
Tipo di avvicinamento/allontanamento:
■ 1: in direzione X e Z contemporaneamente
■ 2: prima in direzione X poi Z
■ 3: prima in direzione Z poi X
■ 6: trascinamento in direzione X prima di Z
■ 7: trascinamento in direzione Z prima di X
I movimenti di avvicinamento e allontanamento vengono eseguiti in
rapido (G0).
