6 TURN PLUS

296

Scanalatura

La troncatura viene eseguita con il programma per esperti
impostato nel parametro di lavorazione 21 – ”UP 100098”. I programmi
per esperti vengono messi a disposizione dal costruttore della
macchina, per questo motivo possono essere presenti differenze
rispetto ai parametri descritti di seguito. Verificare sulla base del
programma per esperti o sulla base del manuale della macchina il
significato dei parametri e il funzionamento di tale programma.

TURN PLUS definisce i parametri per quanto possibile e li riporta
come proposte di valori. Verificare o integrare i valori.

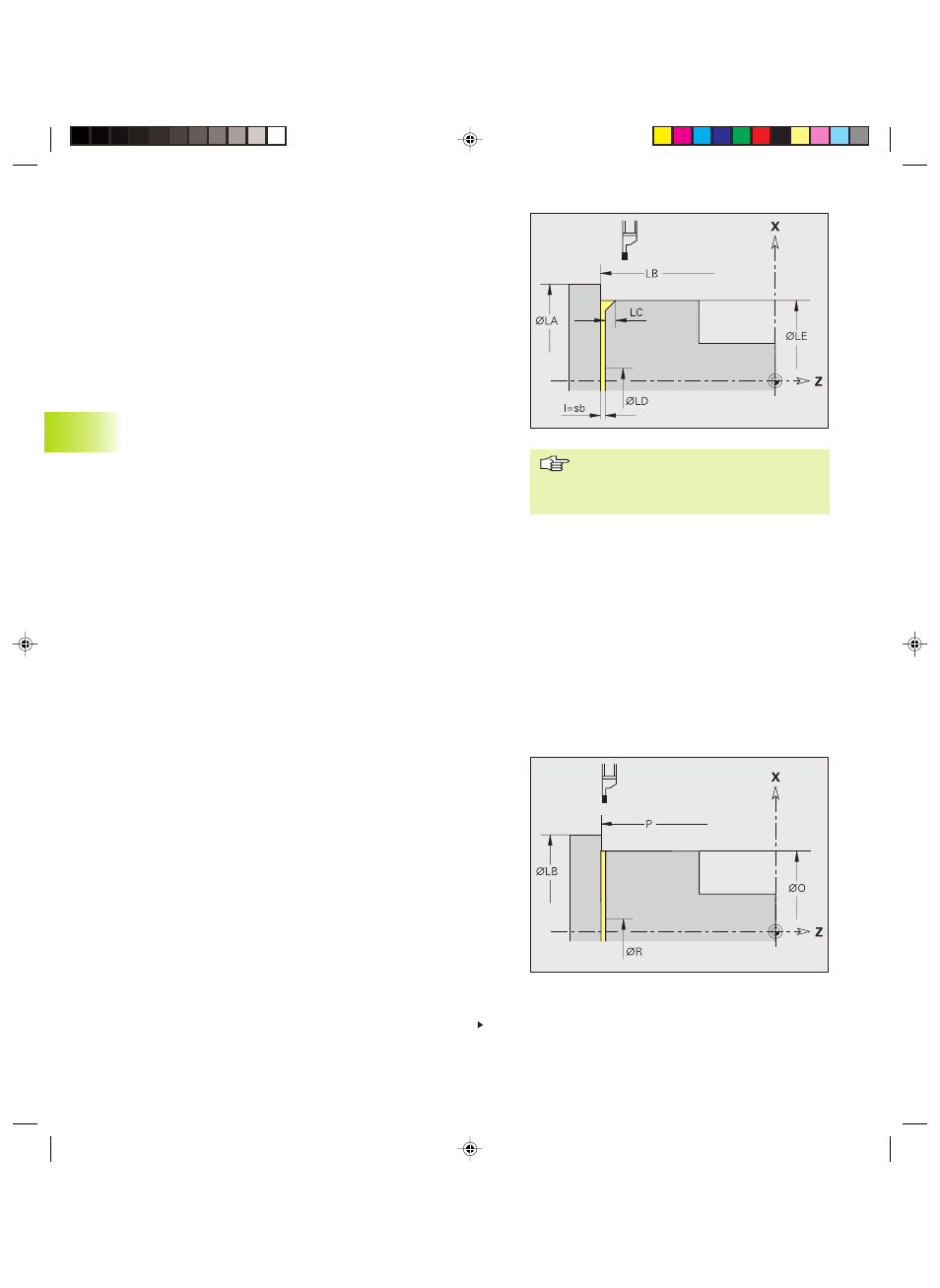

Parametri
Diametro barra (LA):

Punto di partenza in Z (LB): TURN PLUS acquisisce la posizione

determinata nella selezione della zona

Smusso/Raccordo (LC):

< 0: larghezza smusso

> 0: raggio raccordo

Riduzione avanzamento da X (LD): per ”ultima passata”

(l'”Avanzamento ridotto” è definito nel programma per esperti)

Diametro parte finita (LE): per la determinazione della posizione di

smusso/raccordo

Diametro interno (LF): il programma per esperti supera questa

posizione per garantire una scanalatura sicura

= 0: per un ”parte intera”

> 0: per un cilindro cavo

Distanza di sicurezza (LH): dalla posizione di partenza X

Larghezza scalpello (I): non viene di norma elaborata

Selezione zona di lavorazione:
elemento verticale, su cui deve essere
eseguita la scanalatura, e smusso/
arrotondamento.

6.12 Gener

azione int

er

at

tiv

a del piano di la

v

o

ro

(IA

G)

Continua

Parametri ”Scanalatura”

Scanalatura e trasferimento pezzo

TURN PLUS attiva un programma per esperti (da parametro di
lavorazione 21) per la scanalatura e il trasferimento del pezzo. Il
programma per esperti da impiegare dipende dalla voce ”1° serraggio
mandrino .. – 2° serraggio mandrino ..” nell'intestazione programma:

Stesso mandrino (riserraggio manuale): impostazione di ”UP-

ABHAND”

Mandrini diversi (trasferimento del pezzo al contromandrino):

impostazione di ”UP-UMKOMPLA”

I programmi per esperti vengono messi a disposizione dal costruttore
della macchina, per questo motivo possono essere presenti differenze
rispetto ai parametri descritti di seguito. Verificare sulla base del
programma per esperti o sulla base del manuale della macchina il
significato dei parametri e il funzionamento di tale programma.
