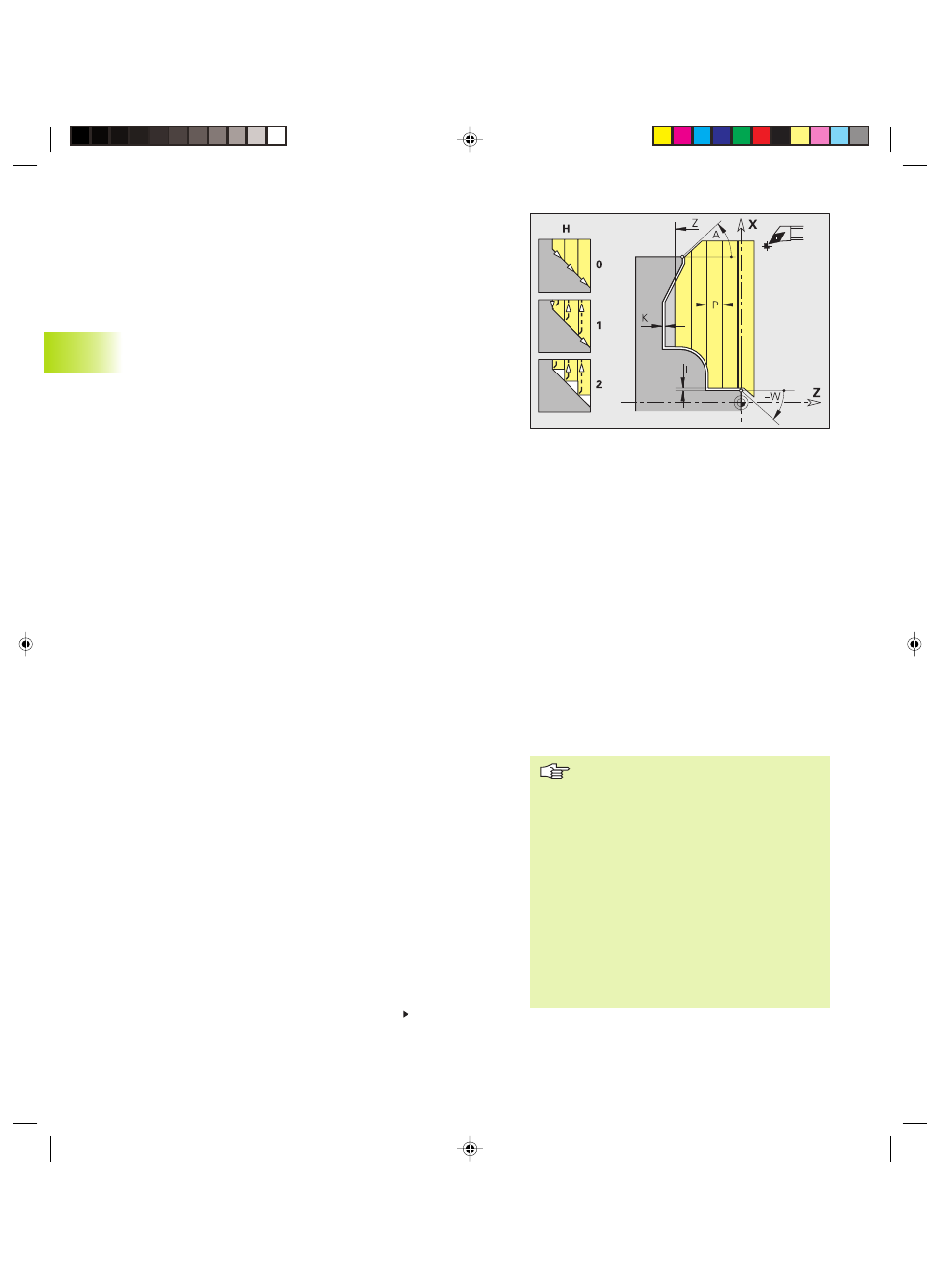

Sgrossatura radiale G820
L'istruzione G820 lavora l'area del profilo descritta da ”NS, NE”. Il
CNC PILOT identifica sulla base della definizione dell'utensile se è
presente una lavorazione esterna o interna. Con ”NS – NE” si
definisce la direzione di lavorazione.
Se il profilo da lavorare è costituito da un solo elemento, vale
quanto segue:
■
Programmato solo NS: lavorazione in direzione della definizione
profilo
■
Programmati NS e NE: lavorazione in direzione opposta a quella
della definizione profilo
Se necessario, è possibile suddividere la superficie di lavorazione in
diverse aree (ad esempio in zone del profilo).
La forma più semplice di programmazione consiste nell'indicazione
di NS, NE e P.
Parametri
NS:
Numero blocco iniziale (inizio della zona del profilo)
NE:
Numero blocco finale (fine della zona del profilo)
P:
Avanzamento massimo
I:
Sovrametallo in direzione X (quota diametro) – default: 0
K:
Sovrametallo in direzione Z – default: 0
E:
Comportamento in entrata
■
E=0: senza lavorazione profili inclinati
■
E>0: avanzamento in entrata
■
Nessuna immissione: riduzione avanzamento in funzione
dell'angolo di entrata, al massimo 50%
X:
Limitazione di taglio in direzione X (quota diametro) – default:
senza limitazione di taglio
Z:
Limitazione di taglio in direzione Z – default: senza limitazione
di taglio
H:
Tipo di allontanamento – default: 0
■
H=0: asportazione dopo ogni passata lungo il profilo
■
H=1: sollevamento a 45°; spianamento profilo dopo l'ultima
passata
■
H=2: sollevamento a 45° – senza spianamento profilo
A:
Angolo di avvicinamento (riferimento: asse Z) – default: 90°/
270° (perpendicolare ad asse Z)
W:
Angolo di allontanamento (riferimento: asse Z) – default: 0°/
180° (parallelo ad asse Z)
Q:
Tipo di allontanamento a fine ciclo – default: 0
■
Q=0: ritorno al punto di partenza (prima in direzione Z poi X)
■
Q=1: posizionamento davanti al profilo finito
■
Q=2: sollevamento a distanza di sicurezza e arresto
V:
Identificativo inizio/fine – default: 0
Lavorazione smusso/arrotondamento:
■
V=0: a inizio e fine
■
V=1: a inizio
■
V=2: a fine
Esecuzione ciclo
1 Calcolo delle aree di lavorazione e della
configurazione di taglio (avanzamento)
2 Avanzamento dal punto di partenza per la prima
passata tenendo conto della distanza di sicurezza
(prima in direzione X, poi Z)
3 Traslazione in avanzamento fino al punto di arrivo
X
4 In funzione di ”H”:
■
H<0: lavorazione lungo il profilo
■
H=1 o 2: sollevamento a 45°
5 Ritorno in rapido e avanzamento per la passata
successiva
6 Ripetizione di 3...5, fino a raggiungere il ”punto di
arrivo Z”
7 Ripetizione, se necessaria, di 2...6, fino a
completare tutte le zone di lavorazione
8 Se H=1: il profilo viene spianato
9 Allontanamento come programmato in ”Q”
Limitazione di taglio: la posizione
utensile prima della chiamata ciclo è
determinante per l'esecuzione di una
limitazione di taglio. Il CNC PILOT lavora il
materiale sul lato della limitazione di
taglio su cui l'utensile si trova prima della
chiamata del ciclo.
Compensazione del raggio del
tagliente: viene eseguita.
Sovrametallo G57: ”ingrandisce” il
profilo (anche profili interni).
Sovrametallo G58:
■
>0: ”ingrandisce” il profilo
■
<0: non viene calcolato
Sovrametalli G57/G58: vengono
cancellati a fine ciclo.
