6 TURN PLUS
234

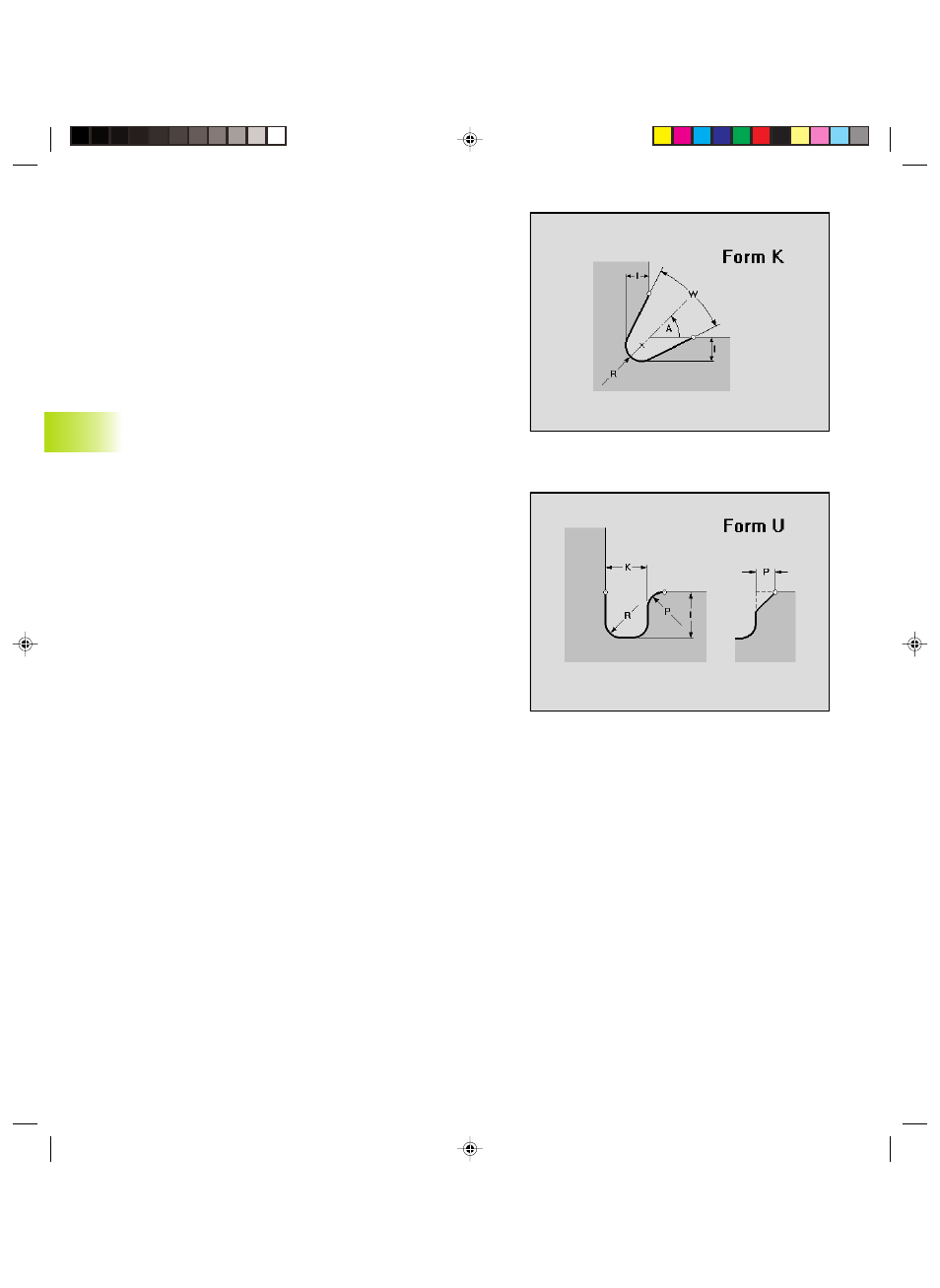

Scarico Forma K
Parametri
I:
Profondità scarico
R:
Raggio scarico
W:
Angolo di apertura
A:
Angolo di avvicinamento (angolo rispetto ad asse
longitudinale) – default: 45°
Scarico Forma U
Parametri
K:
Lunghezza scarico (larghezza scarico)
I:
Profondità scarico (quota raggio)
R:
Raggio interno (in entrambi gli spigoli della gola) – default: 0
P:
Raggio esterno/Smusso
■
No: nessuno smusso/raccordo
■
Smusso: P = larghezza smusso
■
Raccordo: P = raggio raccordo
6.5 Pr
ofilo par
te
finita
