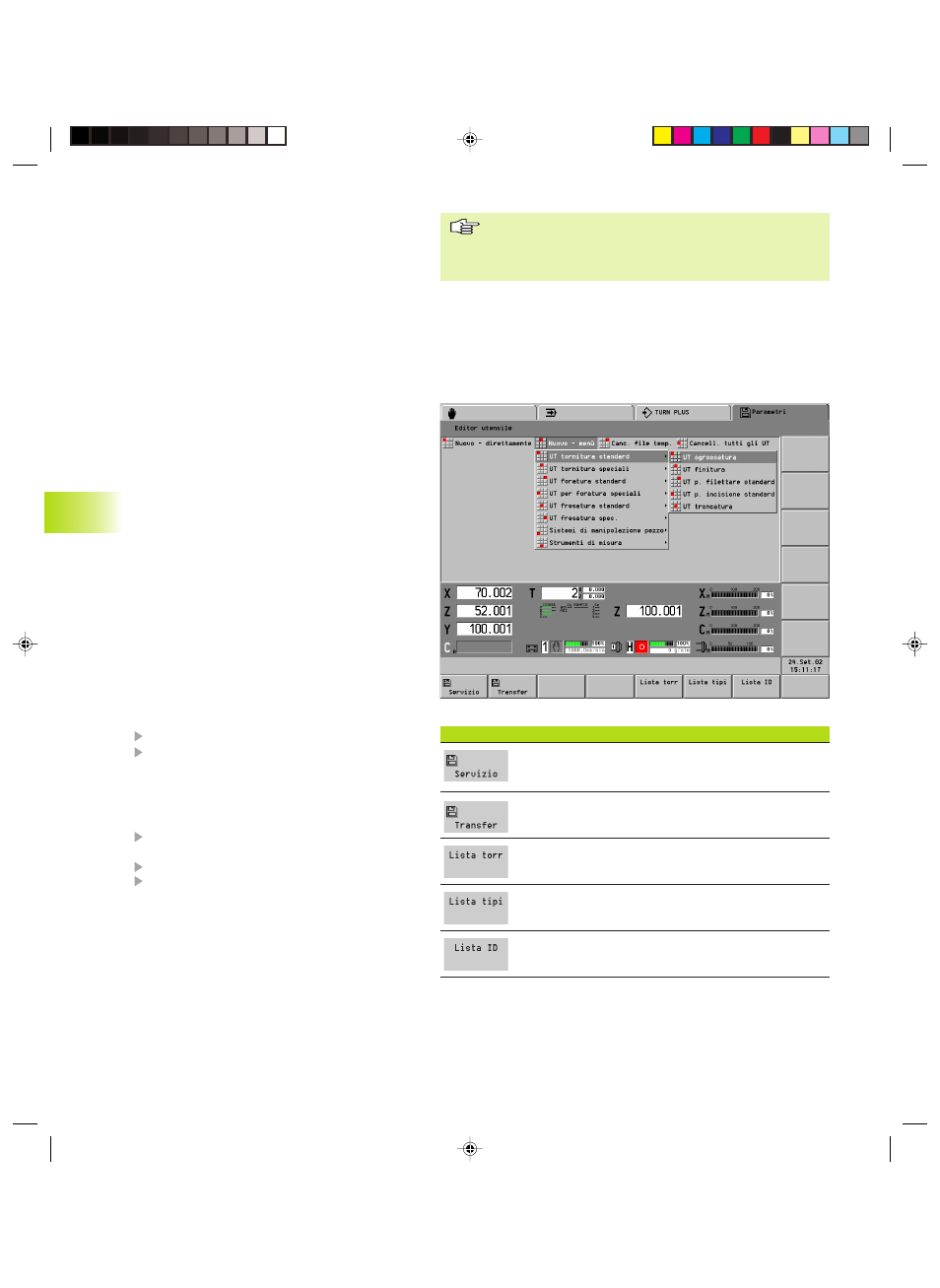

8 Attrezzature 372
8.1 D
ata base ut
ensili
Softkey
Selezione modalità Servizio
Selezione modalità Trasferimento
Utensili impostati del portautensili (torretta)
Voci data base utensili, ordinate per tipo utensile
Voci data base utensili, ordinate per n. ident. utensile
8.1.1 Editor utensile
Selezione: opzione menu ”UT” (modalità Parametri)
Editing dei dati utensile
I dati utensile vengono editati in 3 finestre di
dialogo. I parametri delle prime due finestre di
dialogo dipendono dal tipo di utensile. La terza
finestra di dialogo consente la gestione utensili
multipli e la gestione durata. Se necessario, editare
anche la terza finestra di dialogo.
I parametri utensile comprendono:
■ Dati base
■ Informazioni sulla rappresentazione utensile
(simulazione/grafica di controllo)
■ Informazioni per TURN PLUS (selezione
utensile, generazione automatica del piano di
lavoro).
Se non si utilizza TURN PLUS o si rinuncia alla
rappresentazione utensile, è possibile non
immettere i relativi dati utensile.
■ Opzione menu ”Nuovo - direttamente”
Immettere il ”Tipo UT”
Se il tipo utensile non è noto: premere per
■ Gruppo principale
■ Sottogruppo
■ Direzione di lavorazione
il softkey ”Avanti” e selezionare il tipo/la direzione
di lavorazione
Immettere i dati dell'utensile
■ Gruppo menu ”Nuovo - menu”
Selezionare il tipo di utensile
Immettere i dati dell'utensile
■ Opzione menu ”Canc. file temp.”
Cancella descrizioni utensili che sono state
acquisite ”temporaneamente” tramite
programma NC. Le descrizioni utensile
temporanee iniziano con ”_SIM..” o ”_AUTO..”
(vedi ”
4.6.2 TORRETTA x”).
8.1 Data base utensili
Il CNC PILOT memorizza fino a 999 descrizioni
utensile che si possono gestire con l'apposito
editor.
Scambio e salvataggio di dati
Il CNC PILOT supporta lo scambio di dati e il
salvataggio di dati delle attrezzature (utensili,
elementi di serraggio, dati tecnologici) nonché delle
relative liste di parole fisse (vedi ”
10 Trasferimento
dati”).
Gli utensili per tornire, forare e fresare speciali sono
riservati per utensili che non possono essere assegnati a
nessun altro tipo. Essi non vengono impiegati per cicli
relativi al profilo né da TURN PLUS.
