HEIDENHAIN CNC PILOT 4290 257
6.7 Manipolazione pr
ofili

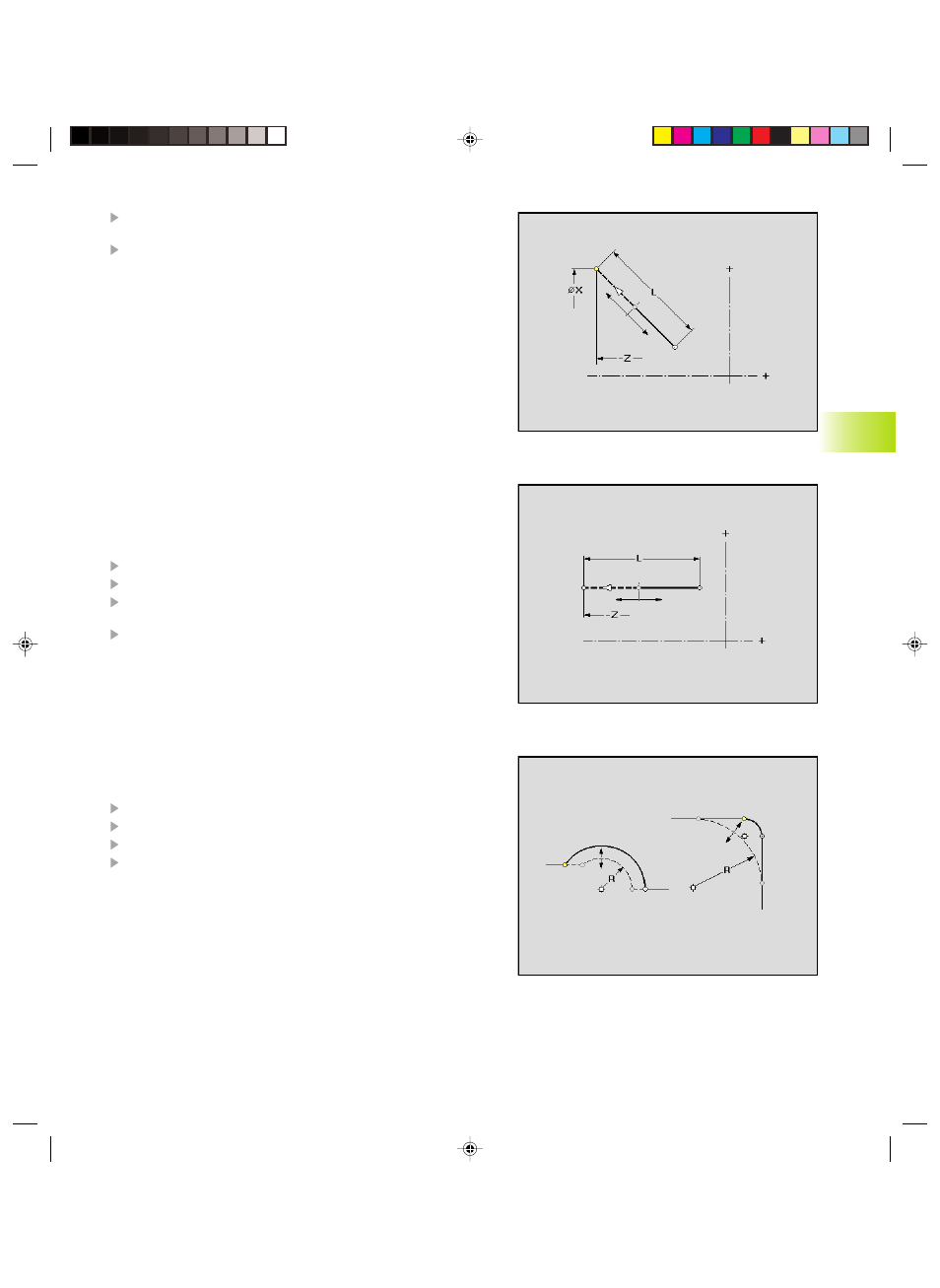

Inserire la nuova lunghezza/posizione finale (finestra di dialogo
”Modifica lunghezza percorso”)
TURN PLUS rappresenta il profilo modificato
■ Softkey ”Conferma” per acquisire la soluzione
■ Tasto ESC per rifiutare la soluzione
Parametri
L/X/Z:
■ Nuova lunghezza
■ Nuova posizione finale
Elemento successivo:
■ con modifica angolo all'elemento successivo
■ senza modifica angolo all'elemento successivo
”Lunghezza profilo”:
modifica della lunghezza del profilo. Selezionare l'elemento da
modificare e un ”elemento di compensazione”, di norma un elemento
del profilo esterno e uno del profilo interno.
Funzionamento
Posizionare il cursore sull'elemento del profilo da modificare
Premere il softkey ”Conferma”
Inserire la nuova lunghezza o la nuova posizione finale (finestra di
dialogo ”Modifica lunghezza percorso”)
TURN PLUS rappresenta il profilo modificato
■ Softkey ”Conferma” per acquisire la soluzione
■ Tasto ESC per rifiutare la soluzione
Parametri
L/X/Z:
■ Nuova lunghezza
■ Nuova posizione finale
”Raggio”:
modifica del raggio di un arco.
Funzionamento
Posizionare il cursore sull'elemento del profilo da modificare
Premere il softkey ”Conferma”
Inserire il nuovo raggio (finestra di dialogo ”Varia raggio”)
TURN PLUS rappresenta il profilo modificato
■ Softkey ”Conferma” per acquisire la soluzione
■ Tasto ESC per rifiutare la soluzione
Parametri
R:
Raggio
