3 HEIDENHAIN CNC PILOT 4290

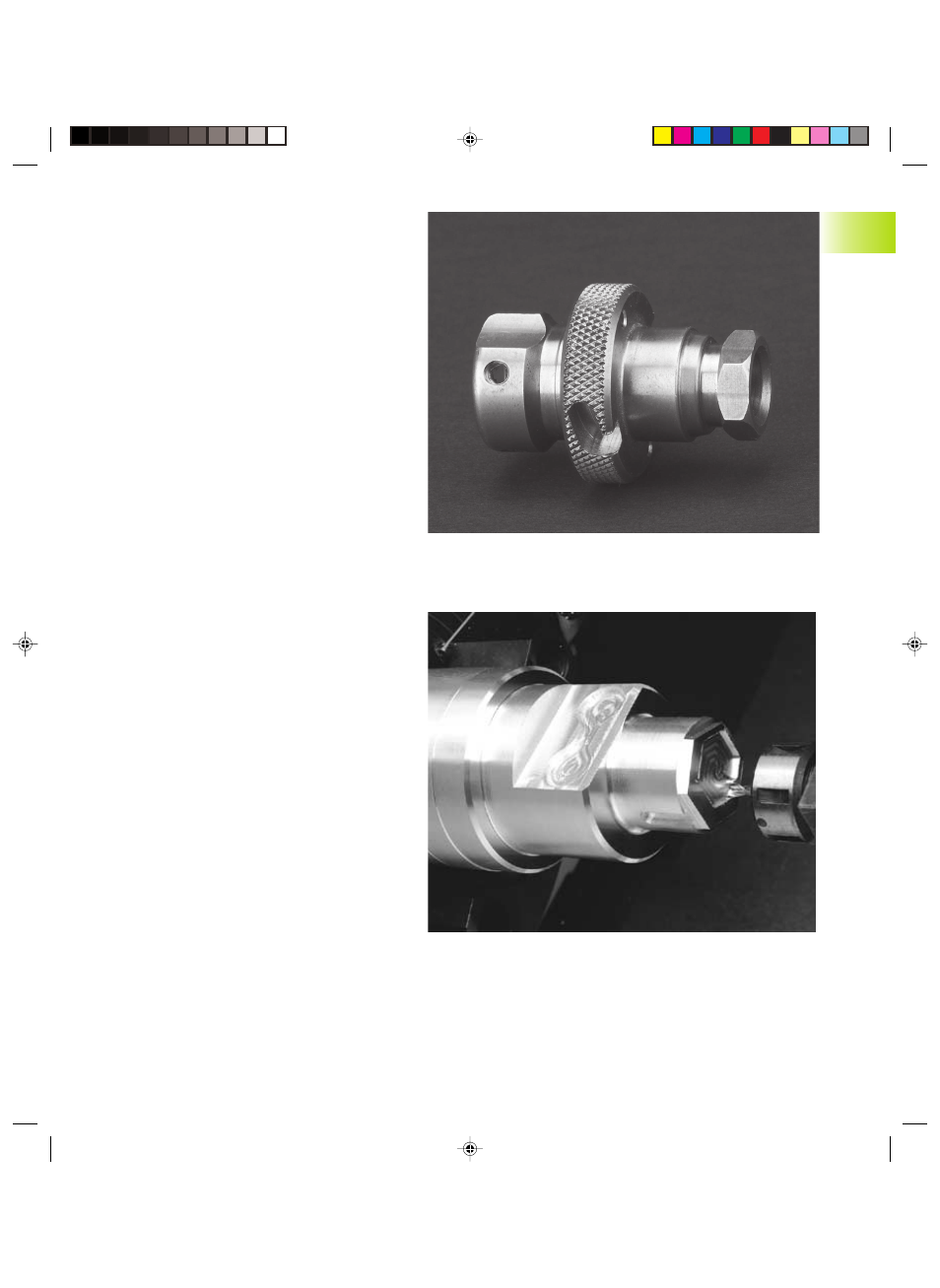

L'asse C
L'asse C consente di eseguire lavorazioni di foratura e
fresatura su lato frontale e posteriore nonché sulla
superficie cilindrica.
Quando si impiega l'asse C, un asse si interpola con il
mandrino in lineare o circolare nel piano di lavorazione
predefinito, mentre il terzo asse si interpola in lineare.
Il CNC PILOT supporta la creazione di programmi NC
con l'asse C in:
■ DIN PLUS
■ Definizione profilo TURN PLUS
■ Generazione piano di lavoro TURN PLUS
L'asse Y
L'asse Y consente di eseguire lavorazioni di foratura e
fresatura su lato frontale e posteriore nonché sulla
superficie cilindrica.
Quando si impiega l'asse Y, due assi si interpolano in
lineare o circolare nel piano di lavorazione predefinito,
mentre il terzo asse si interpola in lineare. Possono
essere ad esempio prodotte scanalature o tasche con
superfici di base piane o bordi di scanalature
perpendicolari. Predefinendo l'angolo del mandrino si
determina la posizione del profilo di fresatura sul
pezzo.
Il CNC PILOT supporta la creazione di programmi NC
con l'asse Y in:
■ DIN PLUS
■ Definizione profilo TURN PLUS
■ Generazione piano di lavoro TURN PLUS
