HEIDENHAIN CNC PILOT 4290 305

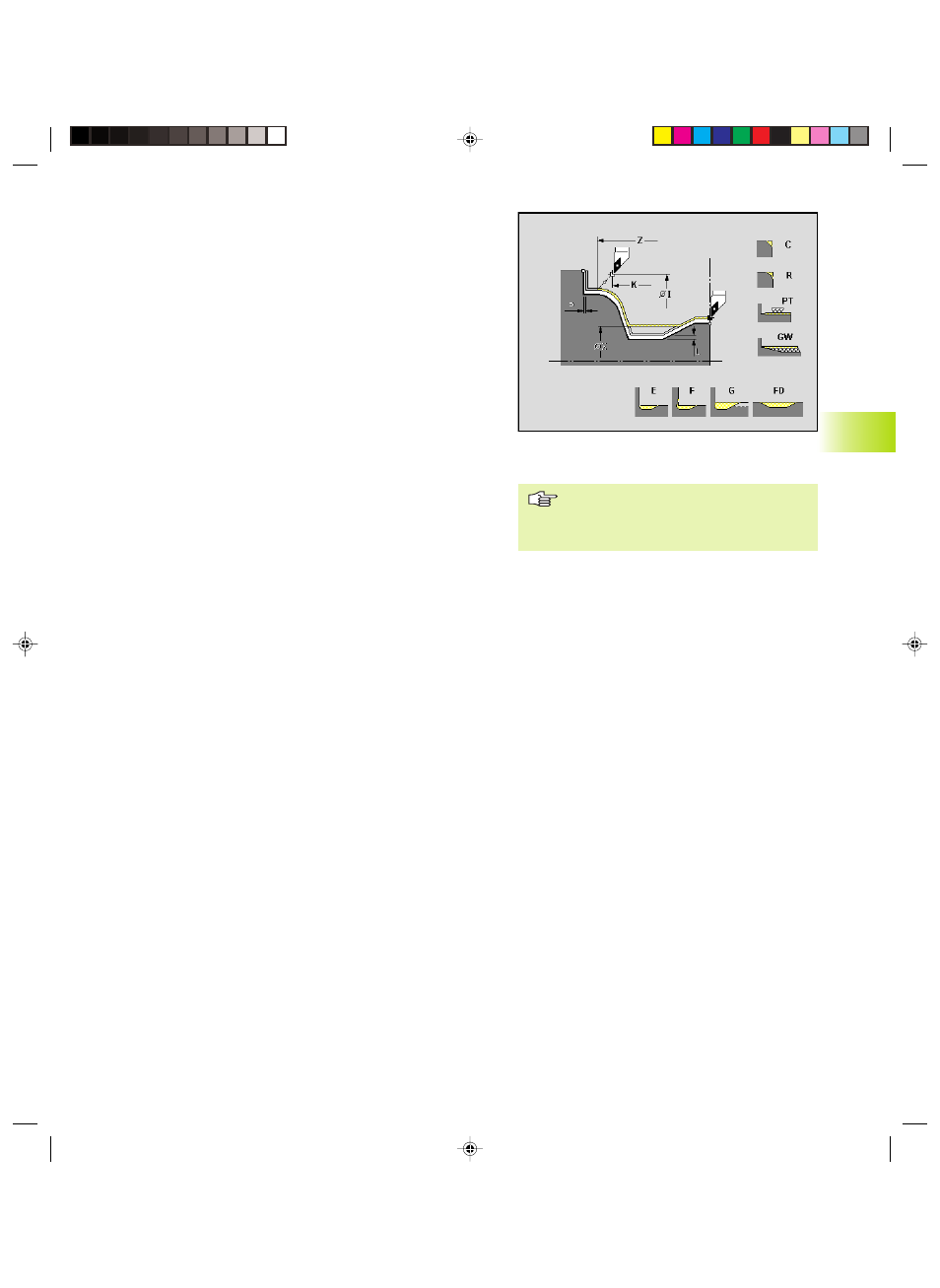

Finitura – Svuotamento (utensile neutro)
(G890 – Q=4)
L'IAG lavora con penetrazione le zone del profilo definite in base
all'”Angolo di copia in dentro” (gole: EKW <= mtw).
Per la generazione automatica TURN PLUS seleziona un ”utensile
neutro per rifinire”.
Opzioni (Parametri)
X, Z:
Limitazione di taglio
Impostare il tipo di sovrametallo: tramite softkey
L, P: Sovrametallo assiale/radiale diverso: genera ”Sovrametallo
G57” prima del ciclo
L: Sovrametallo costante: genera ”Sovrametallo G58” prima del
ciclo
Entrata: lavorazione profili inclinati?
■ Sì
■ No
E: Avanzamento di entrata ridotto per profili inclinati
Allontanamento:
■ Sì: impostare ”Tipo di allontanamento H” tramite softkey
■ No (H=4): l'utensile è fermo sulle coordinate finali
H: Tipo di allontanamento – impostare tramite softkey
I, K: Posizione di allontanamento con H=0, 1 o 2
Lavorazione elemento sagomato con ...: impostare gli elementi
sagomati, smussi ecc. da lavorare tramite softkey
6.12 Gener
azione int
er
at
tiv
a del piano di la
v
o
ro
(IA
G)
La posizione definita in ”Ciclo –
Avvicinamento” viene acquisita come
proposta per la ”Posizione di
allontanamento I,K”
