HEIDENHAIN CNC PILOT 4290 127
4.7 Cicli di t
o
rnit
ur
a

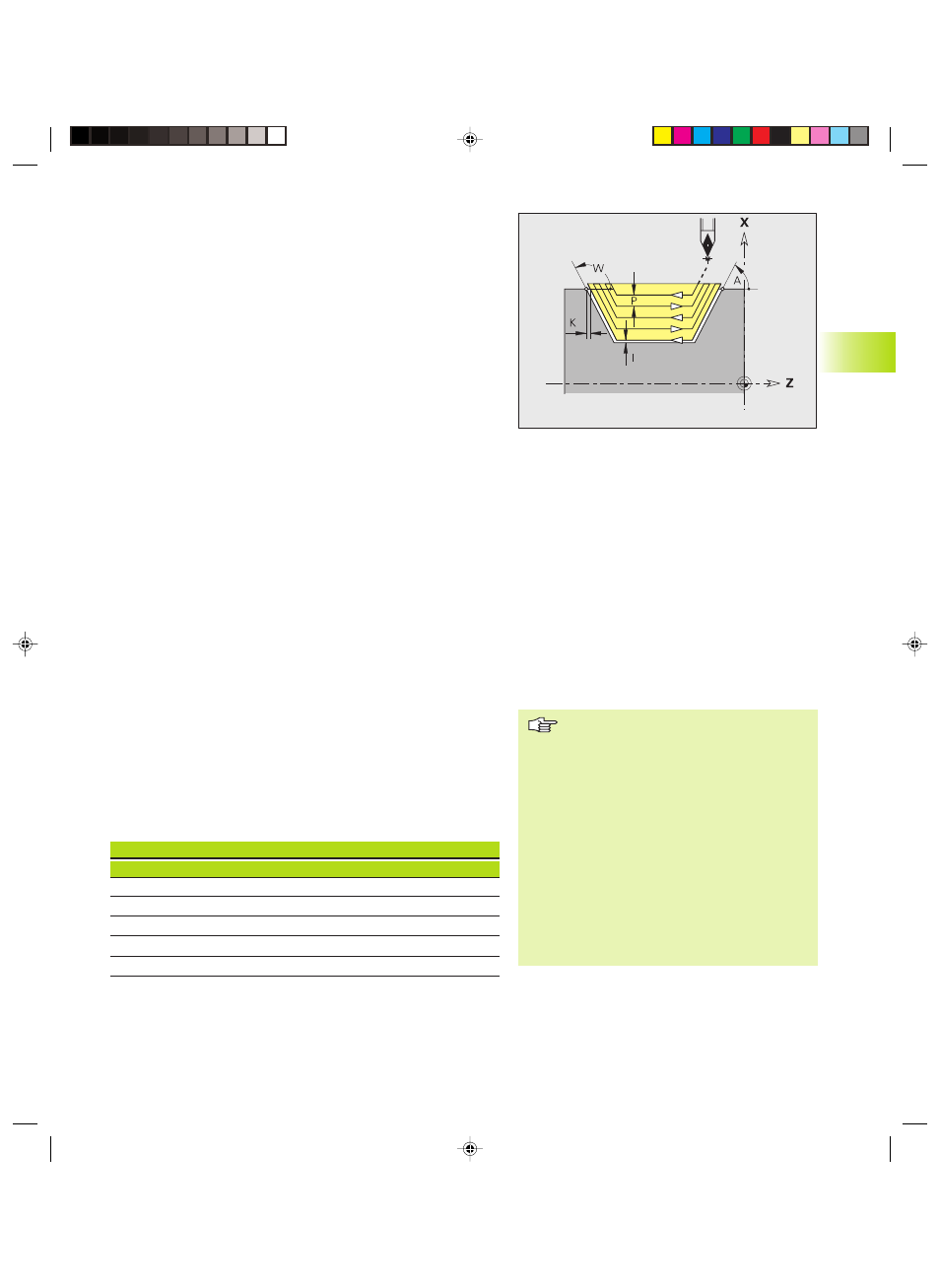

Lavorazione parallela al profilo con utensile neutro
G835
L'istruzione G835 lavora parallelamente al profilo e in entrambe le
direzioni l'area del profilo descritta da ”NS, NE”. Il CNC PILOT
identifica sulla base della definizione dell'utensile se è presente
una lavorazione esterna o interna.
Se necessario, è possibile suddividere la superficie di lavorazione in
diverse aree (ad esempio in zone del profilo).
La forma più semplice di programmazione consiste nell'indicazione
di NS, NE e P.
Parametri
NS:
Numero blocco iniziale (inizio della zona del profilo)
NE: Numero blocco finale (fine della zona del profilo)
P: Avanzamento massimo
I: Sovrametallo in direzione X (quota diametro) – default: 0
K: Sovrametallo in direzione Z – default: 0
X: Limitazione di taglio in direzione X (quota diametro) – default:
senza limitazione di taglio
Z: Limitazione di taglio in direzione Z – default: senza limitazione
di taglio
A: Angolo di avvicinamento (riferimento: asse Z) – default: 0°/
180° (parallelo ad asse Z)
W: Angolo di allontanamento (riferimento: asse Z) – default: 90°/
270° (perpendicolare ad asse Z)
Q: Tipo di allontanamento a fine ciclo – default: 0
■ Q=0: ritorno al punto di partenza (prima in direzione X poi Z)
■ Q=1: posizionamento davanti al profilo finito
■ Q=2: sollevamento a distanza di sicurezza e arresto
V: Identificativo inizio/fine – default: 0
Lavorazione smusso/arrotondamento:
■ V=0: a inizio e fine
■ V=1: a inizio
■ V=2: a fine
■ V=3: senza lavorazione
■ V=4: lavorazione smusso/arrotondamento – non elemento
base (premessa: sezione del profilo con un elemento)
D: Disattivazione elementi (interagisce su lavorazione di scarichi,
torniture automatiche: vedi tabella) – default: 0
D G22 G23 G23 G25 G25 G25
= H0 H1 H4 H5/6 H7..9
0 • • • • • •
1 • • • – – –
2 • • – • • •
3 • • – – – –
4 • • – • • –
”•”: Disattivazione elementi
Limitazione di taglio: la posizione
utensile prima della chiamata ciclo è
determinante per l'esecuzione di una
limitazione di taglio. Il CNC PILOT lavora il
materiale sul lato della limitazione di
taglio su cui l'utensile si trova prima della
chiamata del ciclo.
Compensazione del raggio del
tagliente: viene eseguita.
Sovrametallo G57: ”ingrandisce” il
profilo (anche profili interni).
Sovrametallo G58:
■ >0: ”ingrandisce” il profilo
■ <0: non viene calcolato
Sovrametalli G57/G58: vengono
cancellati a fine ciclo.
Esecuzione ciclo
1 Calcolo delle aree di lavorazione e della
configurazione di taglio (avanzamento)
2 Avanzamento dal punto di partenza per la prima
passata tenendo conto della distanza di sicurezza
3 Esecuzione della passata di sgrossatura
4 Avanzamento per la successiva passata ed
esecuzione passata di sgrossatura in direzione
opposta
5 Ripetizione di 3...4 fino a completare la zona di
lavorazione
6 Ripetizione, se necessaria, di 2...5, fino a
completare tutte le zone di lavorazione
7 Allontanamento come programmato in ”Q”
