HEIDENHAIN CNC PILOT 4290 207

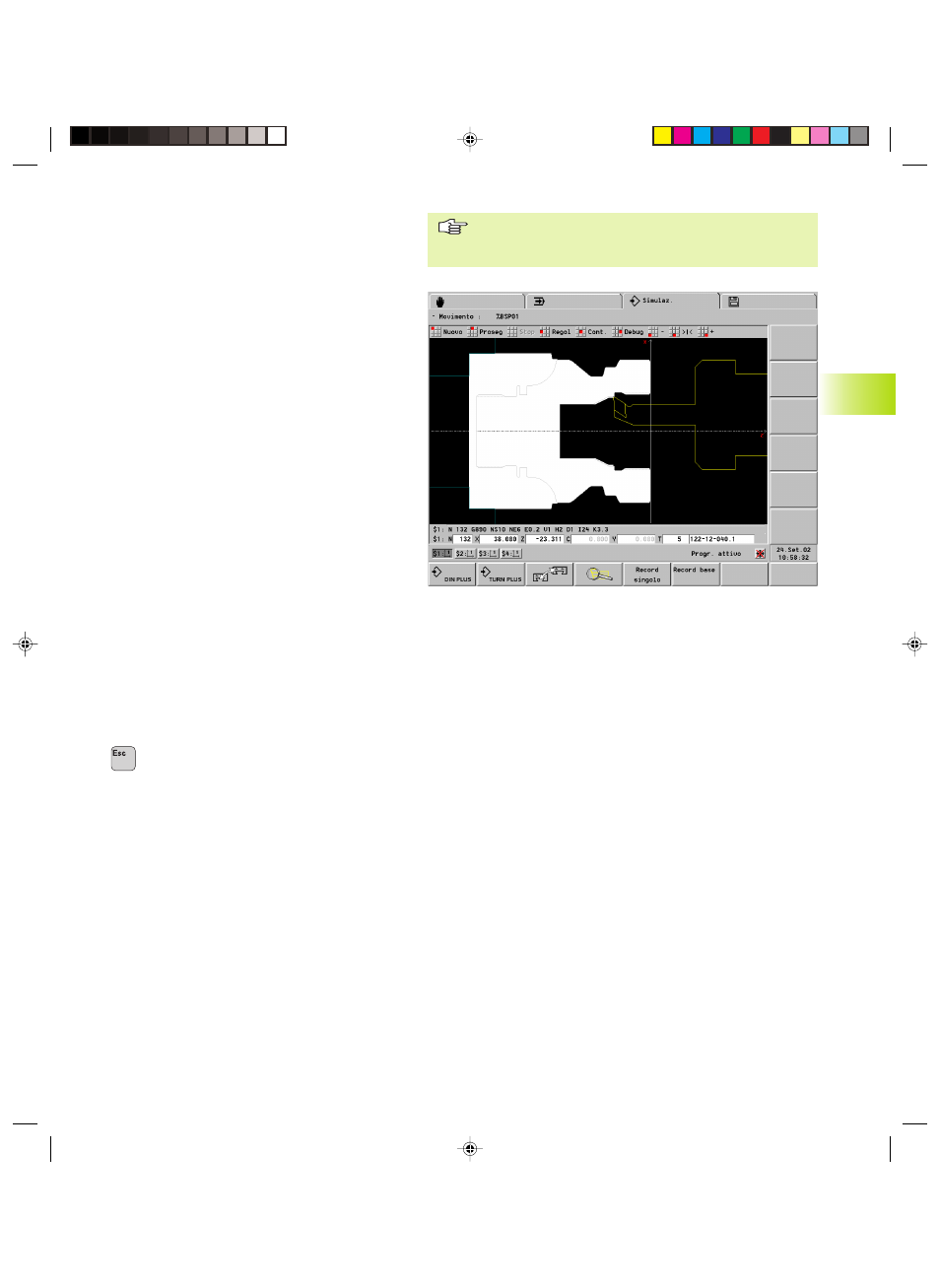

5.5 Simulazione di movimento
La simulazione di movimento rappresenta la parte
grezza come ”superficie piena” e la ”lavora” nel
corso della simulazione (grafica solida). Gli utensili si
spostano nella velocità di avanzamento programmata
(”in tempo reale”).
La Simulazione di movimento può essere arrestata in
qualsiasi momento, anche all'interno di un blocco NC.
La visualizzazione sotto la finestra di simulazione
indica la posizione di destinazione del percorso
attuale.
Se oltre alla finestra con vista ruotata sono attive
anche altre finestre di simulazione, la visualizzazione
delle finestre supplementari viene eseguita come
”Grafica a tracce”.
Monitoraggio zone di sicurezza e finecorsa
Oltre all'impostazione nella simulazione il
monitoraggio zone di sicurezza è attivo nel parametro
macchina 205, ... (”Monitoraggio On/Off”). Le quote
della zona di sicurezza si impostano in
Predisposizione (modalità Comando manuale). Le
quote vengono gestite nei parametri macchina 1116, ...
.
Monitoraggio finecorsa visivo
In funzione dell'impostazione ”Visualizzazione
finecorsa per slitta x” (finestra di dialogo ”Impostazioni
slitta”) la simulazione di movimento visualizza le
posizioni dei finecorsa software relativamente alla
punta dell'utensile (rettangolo rosso). Questo
consente di semplificare il controllo per percorsi di
traslazione in prossimità dei limiti della zona di lavoro.
Il monitoraggio visivo dei finecorsa non dipende dal
monitoraggio delle zone di sicurezza e dei
finecorsa.ng.
Ritorno al menu principale
Opzioni menu per il controllo della simulazione
■ Nuovo: simula nuovamente la lavorazione
(considerando le modifiche apportate al programma)
■ Proseg: simula il successivo blocco sorgente NC
o blocco base
■ Stop: arresta la simulazione. È possibile
modificare le impostazioni o ”riprodurre il profilo”.
Gruppo menu ”Impost. (Impostazioni)” – ...”:
■ ”... – Finestra”:
”... – Selez.profilo”:
”... – Riga di stato”:
vedi ”
5.2 Menu principale”
■ ”... – Slitta”: vedi ” 5.2 Menu principale”.
Nella simulazione di movimento è possibile attivare
anche la ”Visualizzazione finecorsa per slitta x”.
5.5 Simulazione di movimento
■ ”... – Allarmi”: vedi ” 5.1.2 Note operative”
■ ”... – Tempi”: vedi ” 5.9 Calcolo dei tempi”
■ ”... – Zona di sicurezza – ...”: vedi ” 5.4 Simulazione di lavorazione”
Gruppo menu ”Debug”
Se si utilizzano variabili per la lavorazione del pezzo, è possibile
visualizzare e modificare le variabili con le ”Funzioni Debug” (vedi ”
5.8
Controllo esecuzione programma NC”).
Gruppo menu ”Profilo”:
■ ”Profilo – Quotare”: vedi ” 5.3.2 Quotatura”
■ ”Profilo – Vista 3D”: vedi ” 5.7 Vista 3D”
Interazione sulla velocità di traslazione (tramite menu)
■ ”–”: rallenta la velocità di traslazione.
■ ”>|<”: velocità di traslazione ”in tempo reale”.
■ ”+”: accelera la velocità di traslazione.
La simulazione visualizza le quote dei finecorsa relativamente
alla punta dell'utensile. Le quote dei finecorsa vengono
quindi riposizionate in caso di cambio utensile.
