HEIDENHAIN CNC PILOT 4290 389

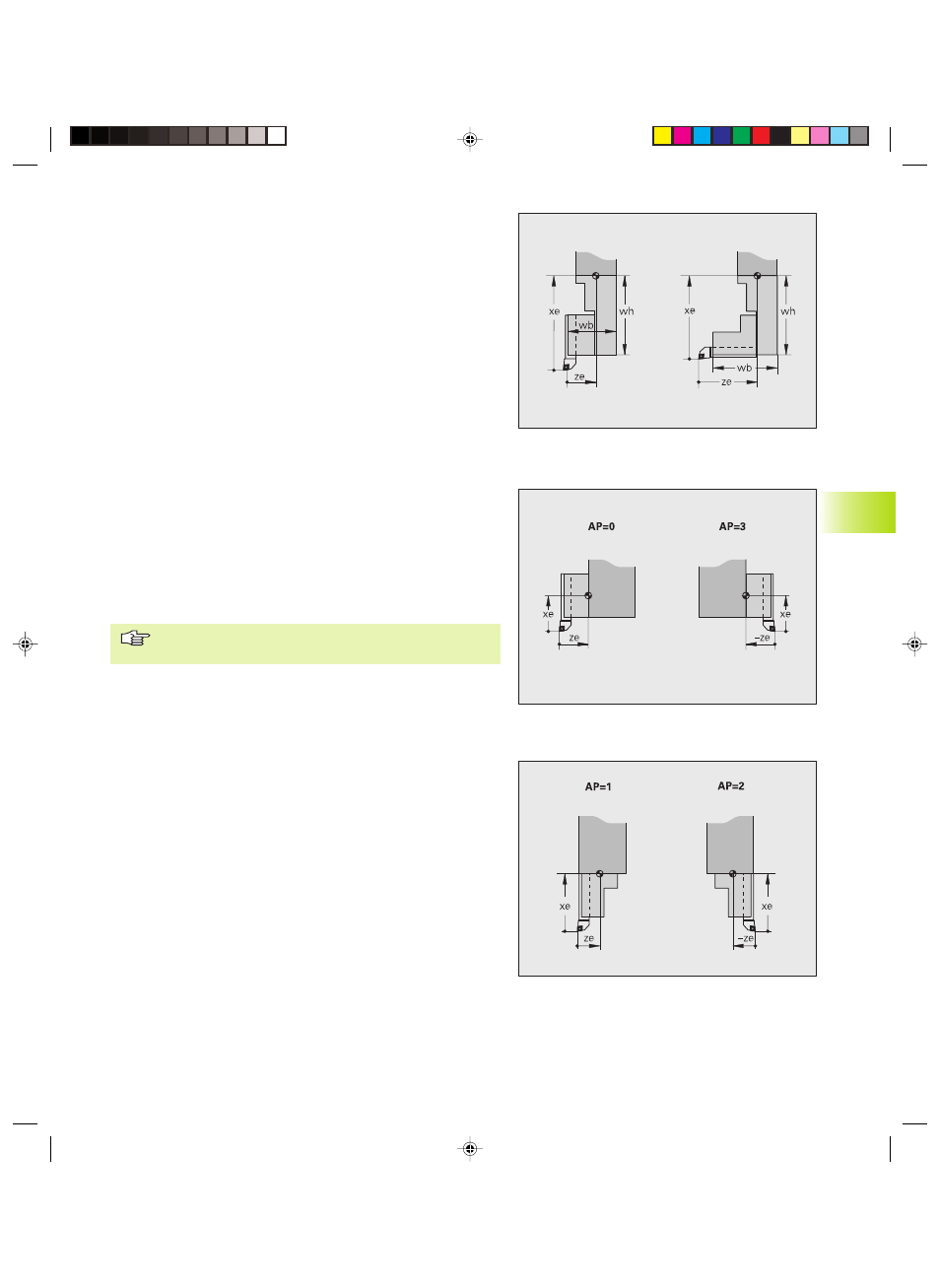

Posizione di attacco
La posizione di attacco viene definita dal costruttore della macchina
(vedi parametro macchina 511, ...). Il CNC PILOT definisce la posizione
di attacco in base al posto torretta.
■ Attacco assiale – Lato sinistro torretta (AP=0)
■ Attacco radiale – Lato sinistro torretta (AP=1)
■ Attacco radiale – Lato destro torretta (AP=2)
■ Attacco assiale – Lato destro torretta (AP=3)
Se l'attacco radiale si trova al centro del disco della
torretta, si impiega ”AP=1”.
8.1 D
ata base ut
ensili
Adattatore
In caso di impiego di un adattatore le quote Altezza utensile (wh) e
Larghezza utensile (wb) definiscono l'altezza/la larghezza di adattatore
e supporto.
