6 TURN PLUS

322

6.15 Configurazione

TURN PLUS

adegua le dimensioni al rapporto altezza/

larghezza dello schermo.

incrementa le dimensioni della finestra in

modo tale da rappresentare
completamente il pezzo.

Immissione valori X: per forme standard
per la descrizione della parte grezza i valori
X sono sempre validi come valori diametro.
Le coordinate X/XE per profili per la
lavorazione con asse C/Y sono sempre
validi come valori raggio.

Configurazione finestra (opzione menu ”Viste”):
Viste che TURN PLUS deve rappresentare oltre alla vista principale

(piano XZ), (superficie frontale, sviluppo superficie cilindrica
ecc.).

Rappresentazione speculare vista principale?

Sì: rappresentazione completa del profilo

No: rappresentazione profilo sopra l'asse di rotazione

Coordinate:
impostazione del sistema di coordinate e della posizione del punto
zero pezzo per

Vista principale

Superficie frontale

Lato posteriore

Superficie cilindrica

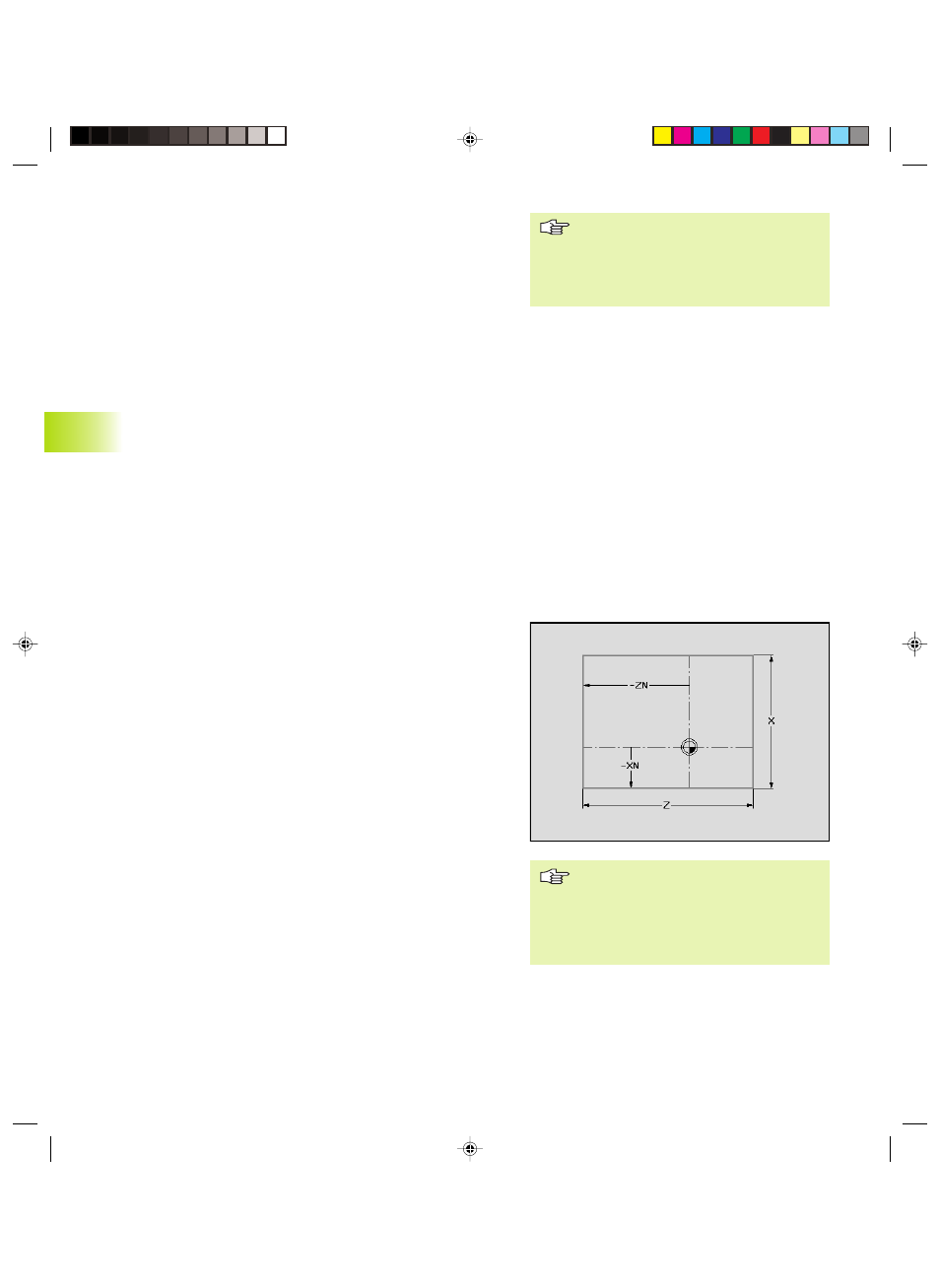

Parametri (ad es. Vista principale)
Delta X, Z: definisce i sovrametalli della finestra Grafica di controllo

min XN, ZN: definisce la posizione del punto zero pezzo

6.15 Configurazione

Con le funzioni della ”Configurazione” è possibile modificare e gestire
le diverse varianti di visualizzazione e immissione.

Impostazioni:
Comportamento di zoom:

dinamico: adegua la rappresentazione del profilo alle

dimensioni della finestra

statico: adegua la rappresentazione del profilo alla

grandezza della finestra al momento del caricamento del
profilo e mantiene tale impostazione

Identificazione piano (denominazione degli assi coordinate)

con visualizzazione

senza visualizzazione

Reticolo a punti (sullo sfondo)

con visualizzazione

senza visualizzazione

Immissione valori X (per elementi base e sagomati del profilo)

Diametro: le immissioni sono valide come valori diametro

Raggio: le immissioni sono valide come valori raggio

Con quadro di comando (per illustrare i parametri di immissione)

Sì: con visualizzazione quadri di comando

No: senza visualizzazione quadri di comando
