5 Simulazione grafica 196
5.1 La modalità oper
ativ
a Simulazione
Softkey
Selezione modalità DIN PLUS
Selezione modalità TURN PLUS
Selezione slitta successiva
Attivazione zoom
Impostazione Esecuzione blocco singolo
Impostazione Esecuzione blocco base
Richiamo successiva ”selezione”
Il parametro del controllo 1 (”Impostazioni”) è determinante
se le visualizzazioni sono con ”sistema metrico” o in
”pollici”. L'impostazione nell'”Intestazione programma” non
influisce sul funzionamento e sulla visualizzazione in
modalità Simulazione.
2
3
1
5 6
4
Funzioni della Simulazione
La modalità ”Simulazione” rappresenta graficamente i
profili, i percorsi di traslazione e le passate di
lavorazione programmati. Il CNC PILOT considera
zona di lavoro, utensili ed elementi di serraggio in
base alla scala.
Le lavorazioni con l'asse C o Y si controllano nelle
finestre supplementari (finestra superficie frontale/
cilindrica e vista laterale).
Per complessi programmi NC con salti ad altri
programmi, calcoli di variabili, eventi esterni, ecc. si
simulano i dati immessi e gli eventi testando così tutti
i passaggi.
Durante la simulazione il CNC PILOT calcola i tempi
attivi e passivi per ogni utensile.
Per torni con diverse slitte l'analisi del punto
sincrono supporta l'ottimizzazione del programma
NC.
Fino a quattro pezzi nell'area di lavoro
Il CNC PILOT supporta il test programma per torni con
diverse slitte in un'area di lavoro. È possibile simulare
contemporaneamente la lavorazione di un massimo di
4 pezzi.
La modalità operativa Simulazione si suddivide in:
■ Simulazione profilo: rappresentazione dei profili
programmati
■ Simulazione di lavorazione: controllo delle
passate di lavorazione
■ Simulazione di movimento: rappresentazione
della lavorazione ”in tempo reale” con riproduzione
permanente del profilo
5.1 La modalità operativa
Simulazione

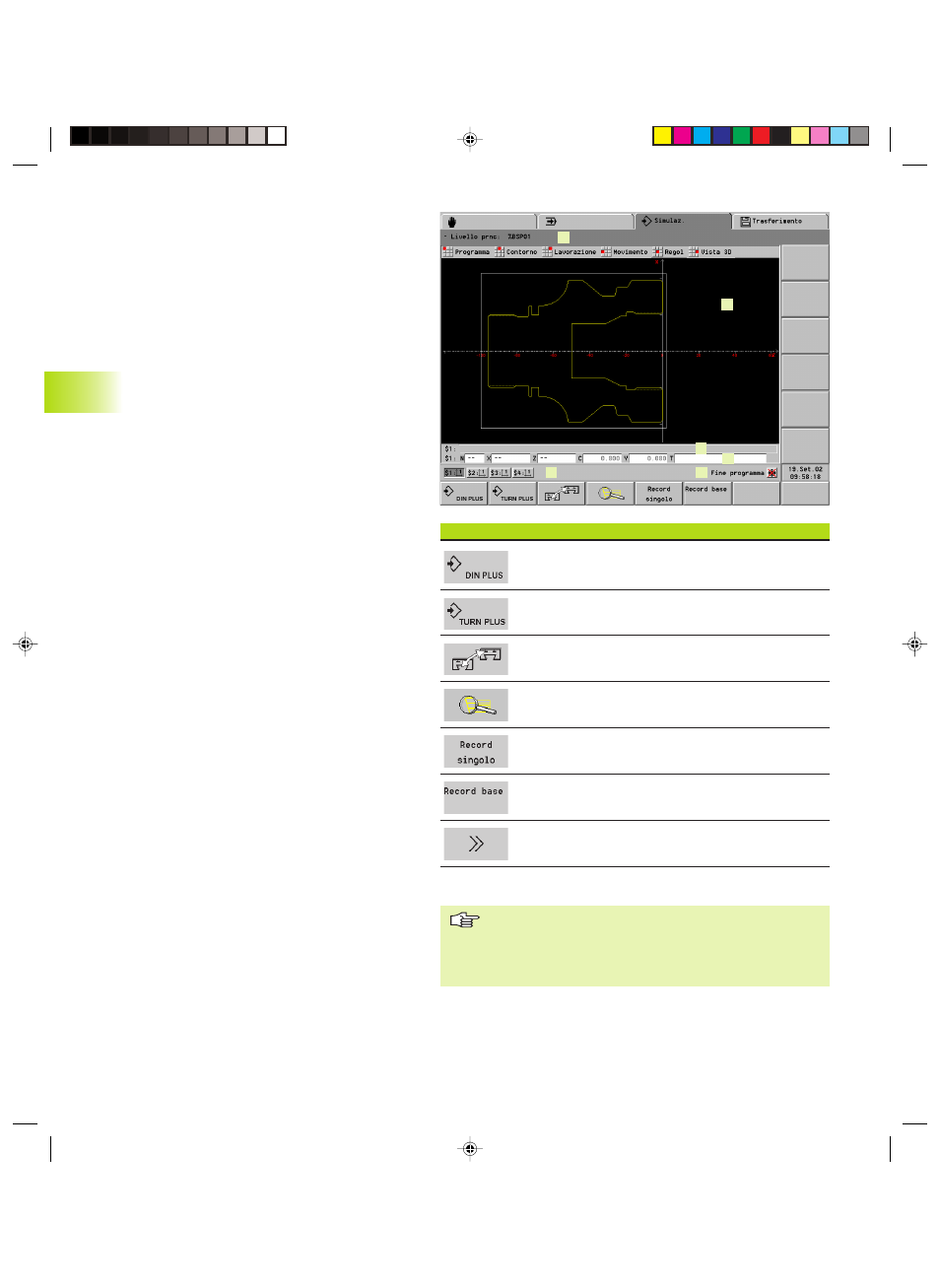

Videata di simulazione
1 Riga di informazioni: sottomodalità della
simulazione, programma NC simulato
2 Finestra di simulazione: la lavorazione viene
rappresentata in un massimo di due finestre
3 Blocco NC programmato (blocco sorgente NC) – in
alternativa visualizzazione di variabili
4 Visualizzazioni: numero blocco NC, valori di
posizione, informazioni utensile – in alternativa
valori di taglio
5 Sistemi di coordinate delle slitte
6 Stato della simulazione, stato dello spostamento
punto zero
