9 Servizio e diagnosi 408
Le visualizzazioni cicliche coprono una parte della finestra
della macchina. La funzione si chiude con ”Visualizzazione -
Stop visualizzazioni cicliche”.
9.4 Diagnosi
9.4 Diagnosi

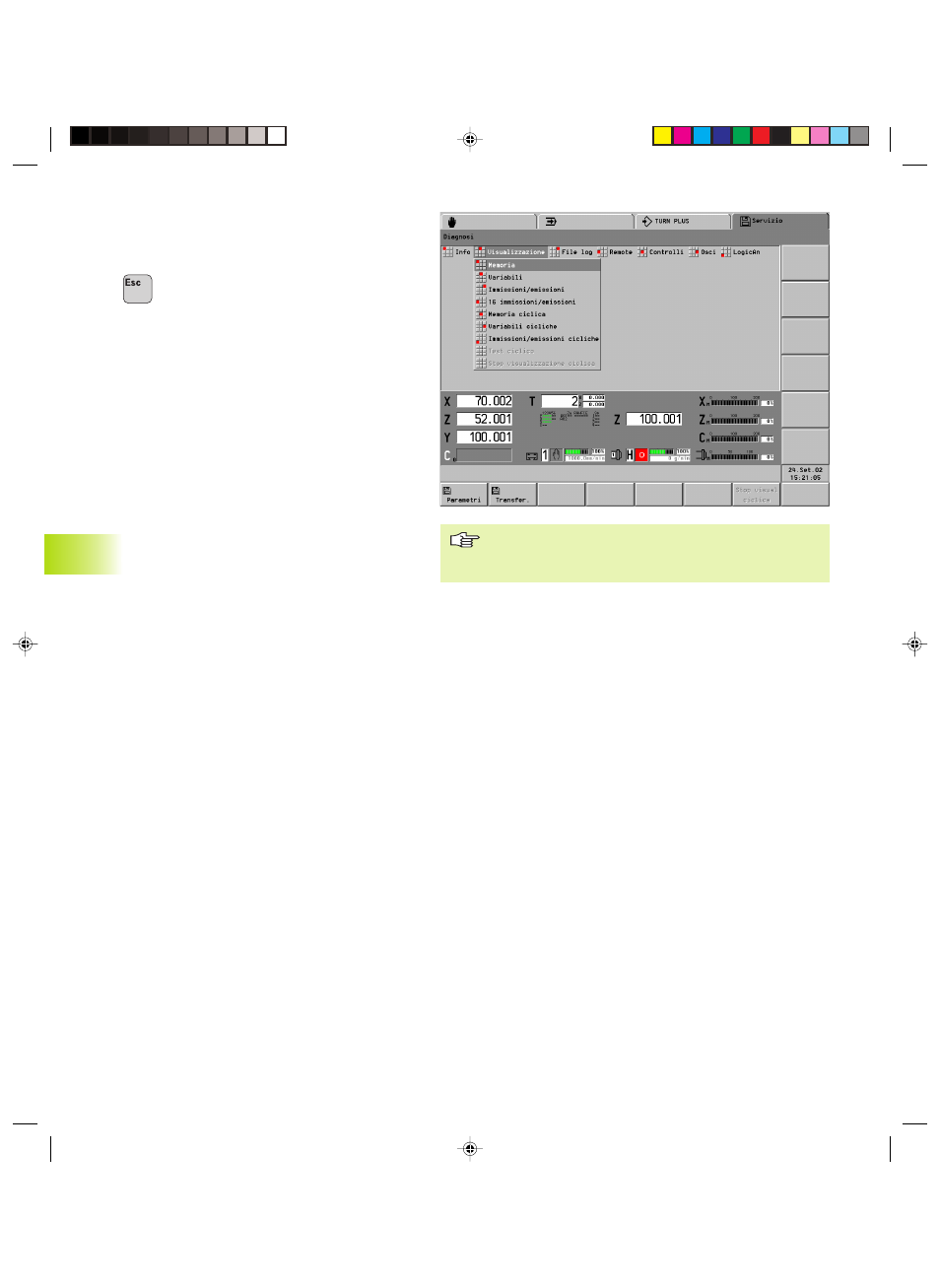

Richiamo: opzione menu ”Diag (Diagnosi)” in
modalità ”Servizio”
Ritorno a ”Servizio”
In ”Diagnosi” sono disponibili funzioni informative, di
test e controllo che fungono da supporto per la ricerca
errori.
Opzione menu ”Info”
Vengono visualizzate informazioni sui moduli software
impiegati.
Gruppo menu ”Visualizzazione”
■ Memoria: opzione riservata al personale di
assistenza
■ Variabili visualizza l'attuale contenuto di ca. 500
variabili V (vedi anche ”
4.15.2 Variabili V”).
■ ”---”: la variabile non è inizializzata
■ ”???”: la variabile non è disponibile
■ Ingressi/Uscite: visualizza lo stato attuale di tutti
gli ingressi/di tutte le uscite (interfaccia CNC PILOT
– tornio).
■ 16 ingressi/uscite: nella finestra di dialogo
”Selezione I/O per visualizzazione” si selezionano
fino a 16 ingressi/uscite. Dopo aver chiuso la
finestra il CNC PILOT visualizza lo stato attuale di
questi ingressi/uscite. Viene immediatamente
visualizzata qualsiasi modifica di stato.
Uscita da funzione Visualizzazione: tasto ”ESC”
■ Memoria ciclica – è riservata al personale di
assistenza
■ Variabili cicliche: consente di selezionare una
variabile V. Il CNC PILOT visualizza il valore attuale.
Ogni variazione di valore viene immediatamente
visualizzata.
■ Ingressi/Uscite cicliche: consente di selezionare
una posizione I/O. Il CNC PILOT visualizza lo stato
attuale. Viene immediatamente visualizzata
qualsiasi modifica di stato.
B_4290BH9.pm6 21.02.2005, 08:04 408
