6 TURN PLUS
232

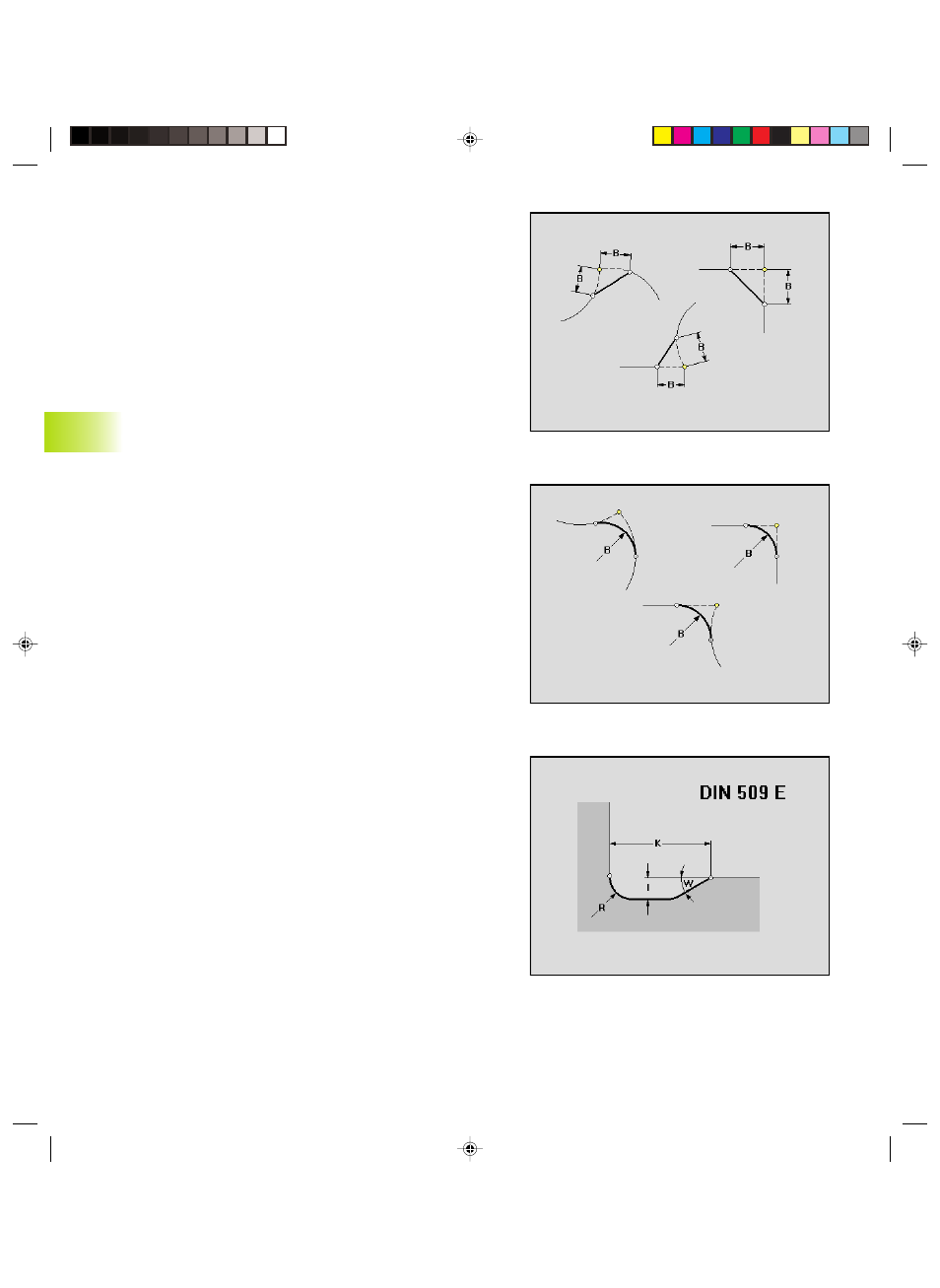

Scarico Forma E
Parametri
K:
Lunghezza scarico
I:
Profondità scarico (quota raggio)
R:
Raggio scarico (in entrambi gli spigoli dello scarico)
W:
Angolo di imbocco (angolo scarico)
TURN PLUS propone i parametri dello scarico in funzione del diametro
(vedi ”
11.1.2
Parametri Scarico DIN 509 E”).
6.5.2 Elementi sagomati
Smusso
Parametri
B:
Larghezza smusso
6.5 Pr
ofilo par
te
finita
Raccordo
Parametri
B:
Raggio raccordo
